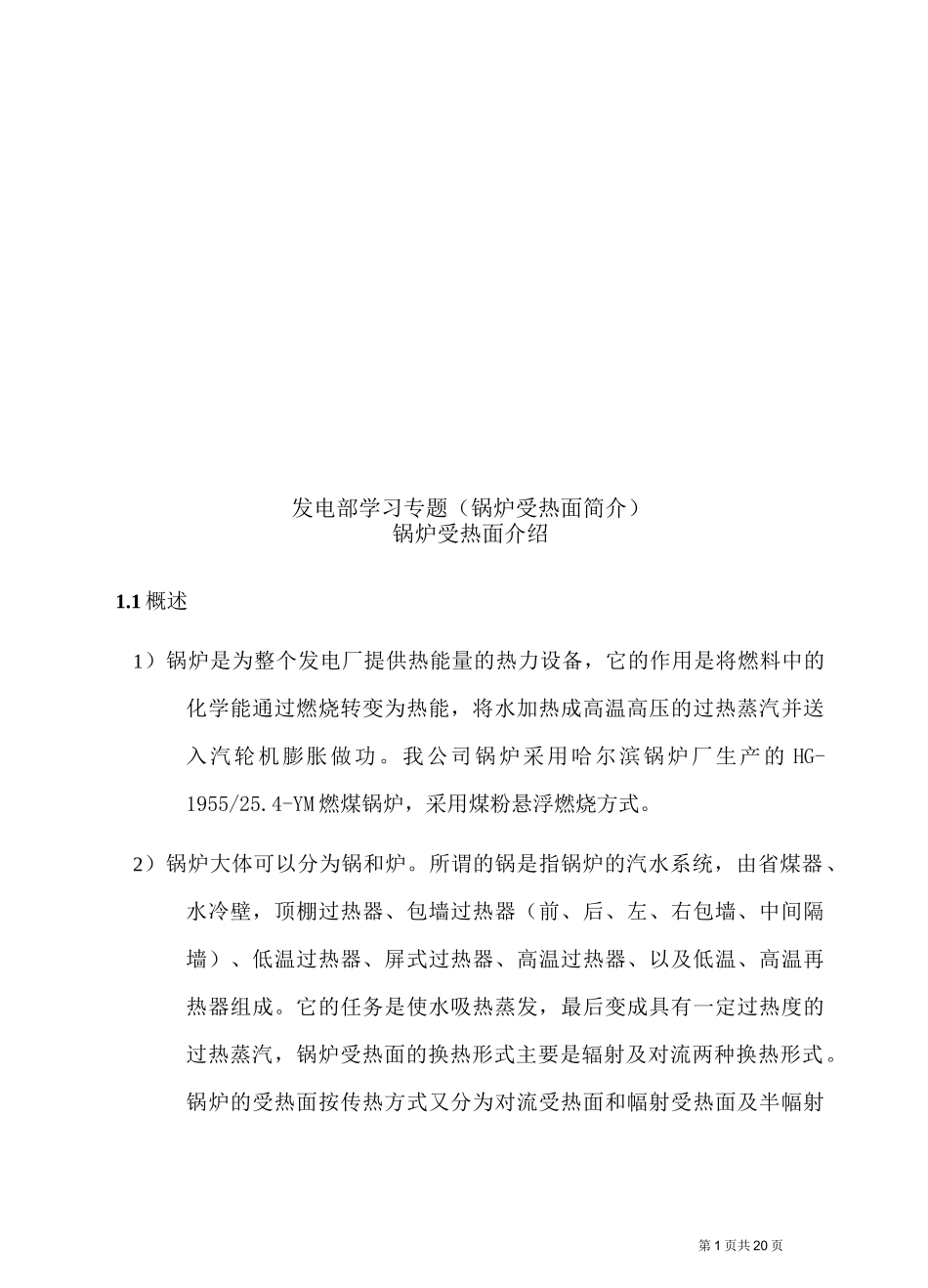

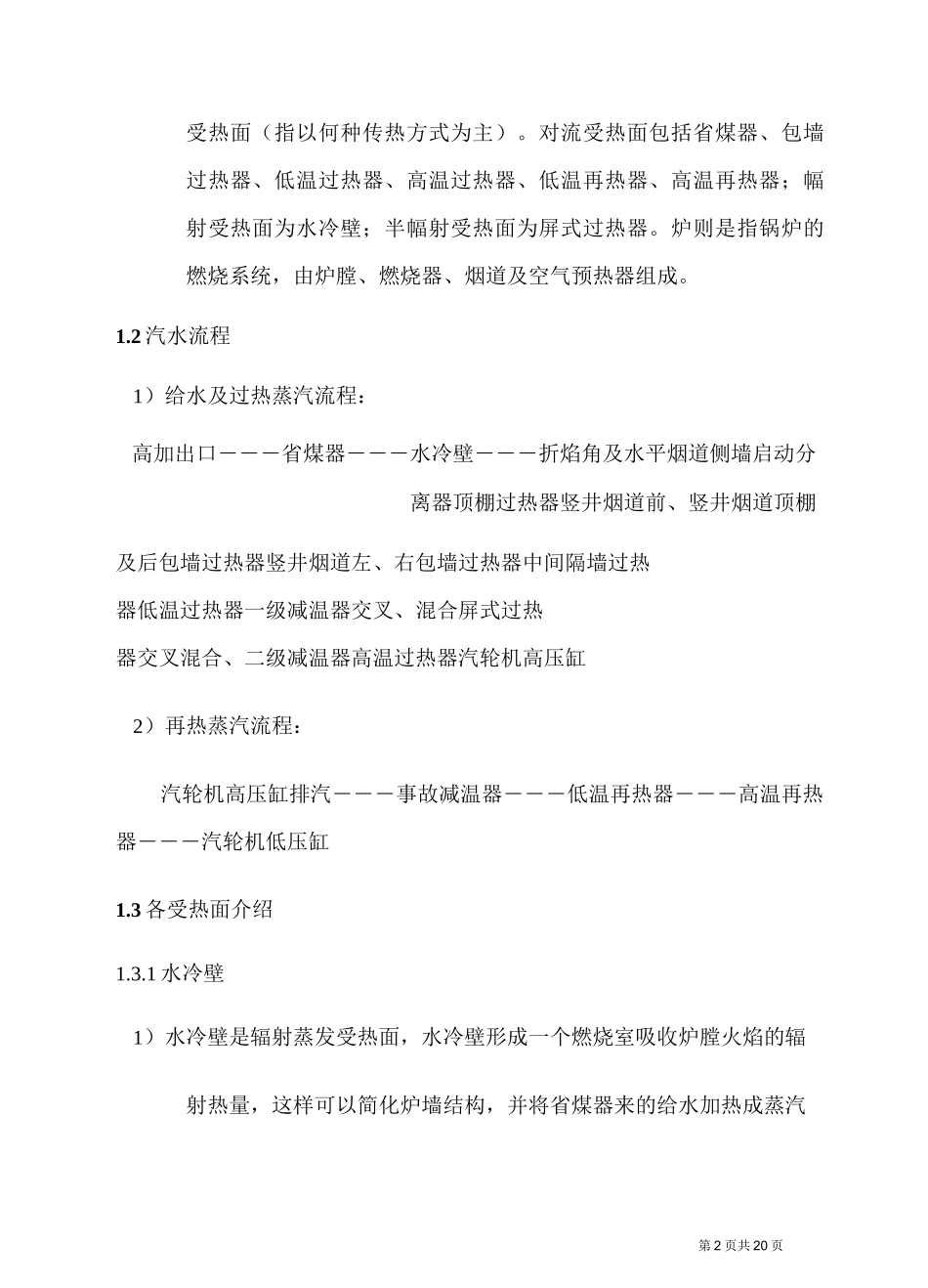

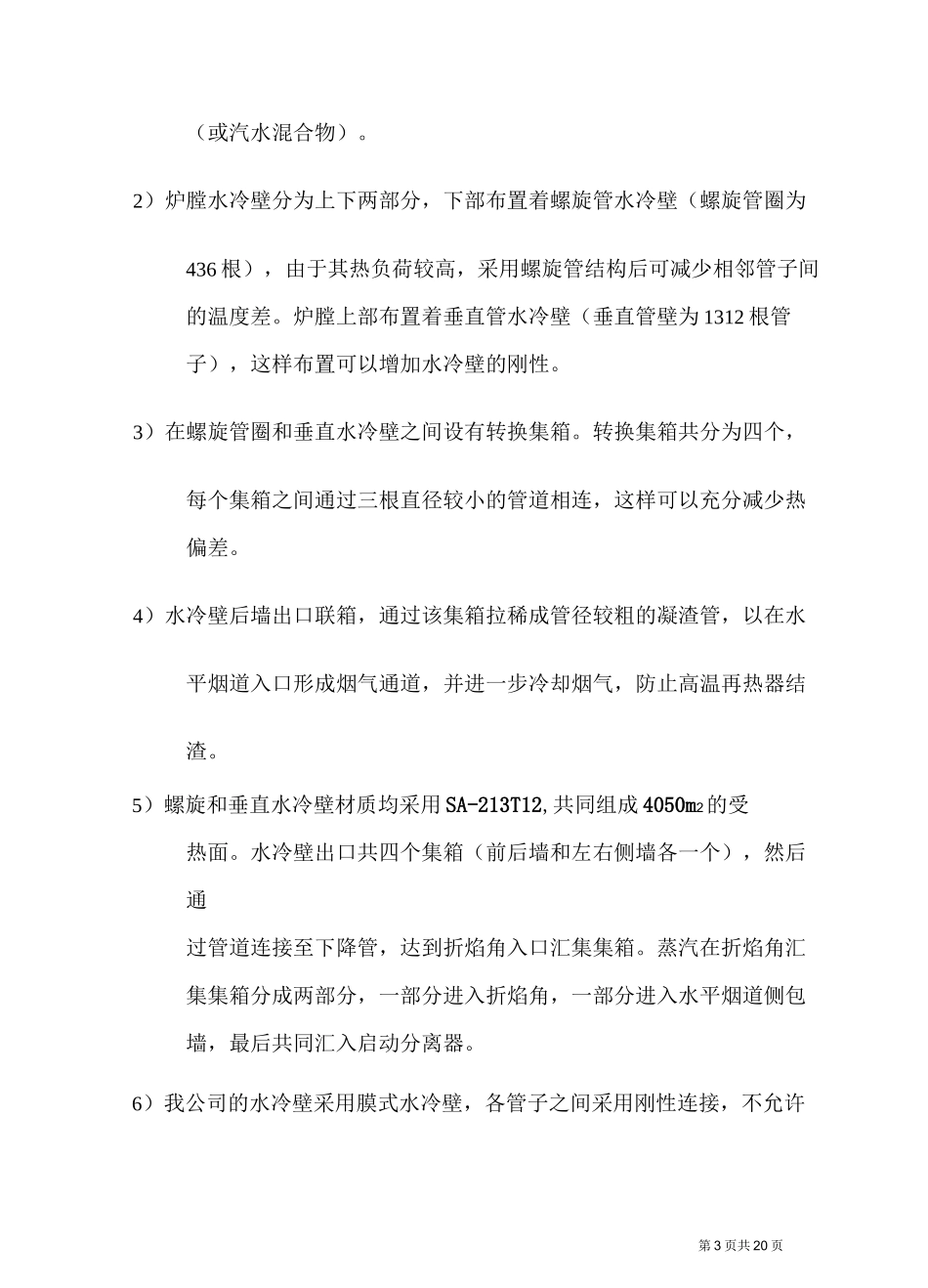

第 1 页共 20 页发电部学习专题(锅炉受热面简介)锅炉受热面介绍1.1 概述1)锅炉是为整个发电厂提供热能量的热力设备,它的作用是将燃料中的化学能通过燃烧转变为热能,将水加热成高温高压的过热蒸汽并送入汽轮机膨胀做功。我公司锅炉采用哈尔滨锅炉厂生产的 HG-1955/25.4-YM 燃煤锅炉,采用煤粉悬浮燃烧方式。2)锅炉大体可以分为锅和炉。所谓的锅是指锅炉的汽水系统,由省煤器、水冷壁,顶棚过热器、包墙过热器(前、后、左、右包墙、中间隔墙)、低温过热器、屏式过热器、高温过热器、以及低温、高温再热器组成。它的任务是使水吸热蒸发,最后变成具有一定过热度的过热蒸汽,锅炉受热面的换热形式主要是辐射及对流两种换热形式。锅炉的受热面按传热方式又分为对流受热面和幅射受热面及半幅射第 2 页共 20 页受热面(指以何种传热方式为主)。对流受热面包括省煤器、包墙过热器、低温过热器、高温过热器、低温再热器、高温再热器;幅射受热面为水冷壁;半幅射受热面为屏式过热器。炉则是指锅炉的燃烧系统,由炉膛、燃烧器、烟道及空气预热器组成。1.2 汽水流程1)给水及过热蒸汽流程:高加出口―――省煤器―――水冷壁―――折焰角及水平烟道侧墙启动分离器顶棚过热器竖井烟道前、竖井烟道顶棚及后包墙过热器竖井烟道左、右包墙过热器中间隔墙过热器低温过热器一级减温器交叉、混合屏式过热器交叉混合、二级减温器高温过热器汽轮机高压缸2)再热蒸汽流程:汽轮机高压缸排汽―――事故减温器―――低温再热器―――高温再热器―――汽轮机低压缸1.3 各受热面介绍1.3.1 水冷壁1)水冷壁是辐射蒸发受热面,水冷壁形成一个燃烧室吸收炉膛火焰的辐射热量,这样可以简化炉墙结构,并将省煤器来的给水加热成蒸汽第 3 页共 20 页(或汽水混合物)。2)炉膛水冷壁分为上下两部分,下部布置着螺旋管水冷壁(螺旋管圈为436 根),由于其热负荷较高,采用螺旋管结构后可减少相邻管子间的温度差。炉膛上部布置着垂直管水冷壁(垂直管壁为 1312 根管子),这样布置可以增加水冷壁的刚性。3)在螺旋管圈和垂直水冷壁之间设有转换集箱。转换集箱共分为四个,每个集箱之间通过三根直径较小的管道相连,这样可以充分减少热偏差。4)水冷壁后墙出口联箱,通过该集箱拉稀成管径较粗的凝渣管,以在水平烟道入口形成烟气通道,并进一步冷却烟气,防止高温再热器结渣。5)螺旋和垂直水冷壁材质均采用 SA-213T12,共同组成 4050m2的受热面。水冷...
