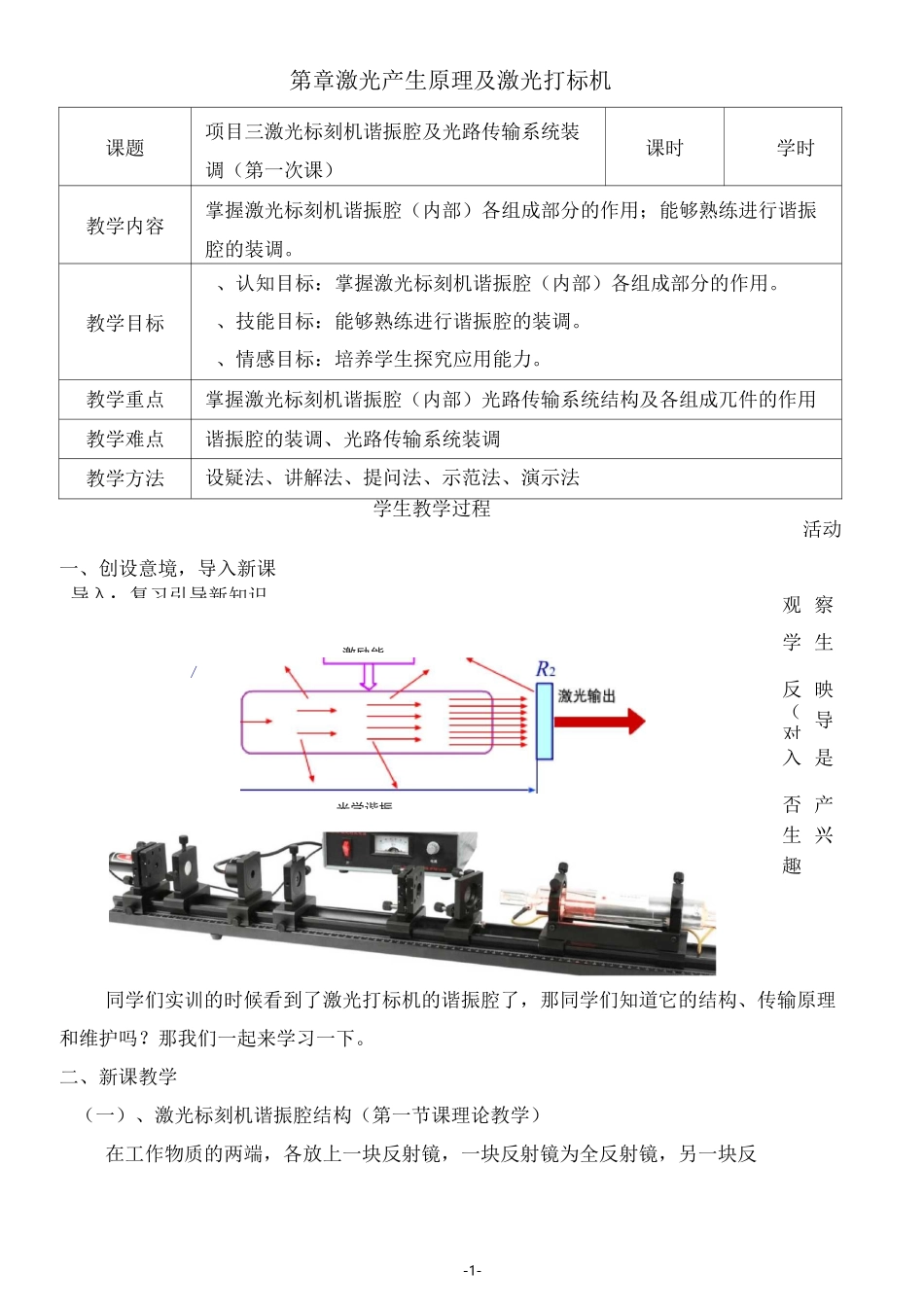

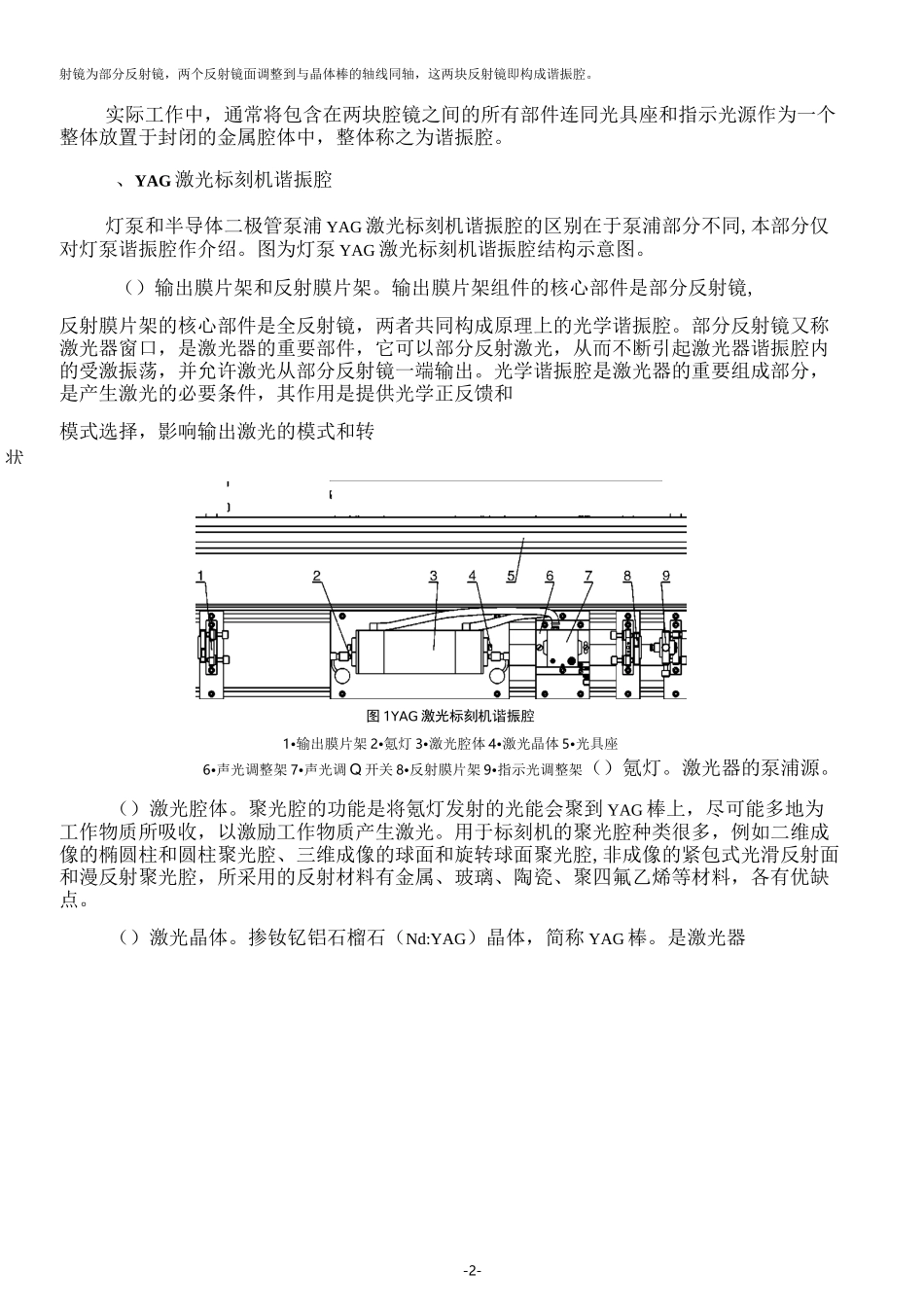

-1-导入:复习引导新知识。/观 察学 生反 映(对 导入 是否 产生 兴趣)第章激光产生原理及激光打标机课题项目三激光标刻机谐振腔及光路传输系统装调(第一次课)课时学时教学内容掌握激光标刻机谐振腔(内部)各组成部分的作用;能够熟练进行谐振腔的装调。教学目标、认知目标:掌握激光标刻机谐振腔(内部)各组成部分的作用。、技能目标:能够熟练进行谐振腔的装调。、情感目标:培养学生探究应用能力。教学重点掌握激光标刻机谐振腔(内部)光路传输系统结构及各组成兀件的作用教学难点谐振腔的装调、光路传输系统装调教学方法设疑法、讲解法、提问法、示范法、演示法学生教学过程活动一、创设意境,导入新课同学们实训的时候看到了激光打标机的谐振腔了,那同学们知道它的结构、传输原理和维护吗?那我们一起来学习一下。二、新课教学(一)、激光标刻机谐振腔结构(第一节课理论教学)在工作物质的两端,各放上一块反射镜,一块反射镜为全反射镜,另一块反激励能光学谐振-2-自〔BEh4状射镜为部分反射镜,两个反射镜面调整到与晶体棒的轴线同轴,这两块反射镜即构成谐振腔。实际工作中,通常将包含在两块腔镜之间的所有部件连同光具座和指示光源作为一个整体放置于封闭的金属腔体中,整体称之为谐振腔。、YAG 激光标刻机谐振腔灯泵和半导体二极管泵浦 YAG 激光标刻机谐振腔的区别在于泵浦部分不同,本部分仅对灯泵谐振腔作介绍。图为灯泵 YAG 激光标刻机谐振腔结构示意图。()输出膜片架和反射膜片架。输出膜片架组件的核心部件是部分反射镜,反射膜片架的核心部件是全反射镜,两者共同构成原理上的光学谐振腔。部分反射镜又称激光器窗口,是激光器的重要部件,它可以部分反射激光,从而不断引起激光器谐振腔内的受激振荡,并允许激光从部分反射镜一端输出。光学谐振腔是激光器的重要组成部分,是产生激光的必要条件,其作用是提供光学正反馈和模式选择,影响输出激光的模式和转图 1YAG 激光标刻机谐振腔1•输出膜片架 2•氪灯 3•激光腔体 4•激光晶体 5•光具座6•声光调整架 7•声光调 Q 开关 8•反射膜片架 9•指示光调整架()氪灯。激光器的泵浦源。()激光腔体。聚光腔的功能是将氪灯发射的光能会聚到 YAG 棒上,尽可能多地为工作物质所吸收,以激励工作物质产生激光。用于标刻机的聚光腔种类很多,例如二维成像的椭圆柱和圆柱聚光腔、三维成像的球面和旋转球面聚光腔,非成像的紧包式光滑反射面和漫反射聚光...
