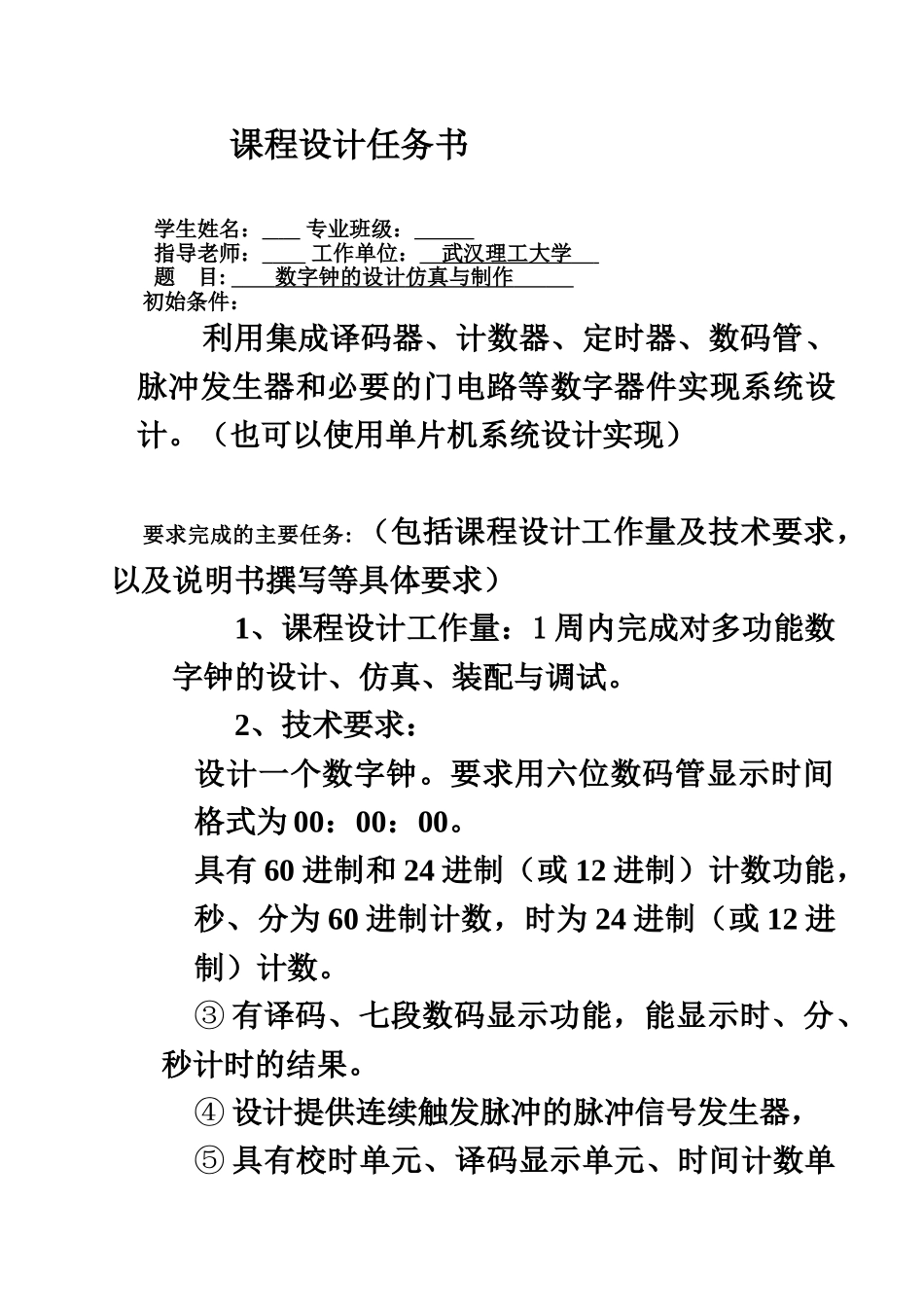

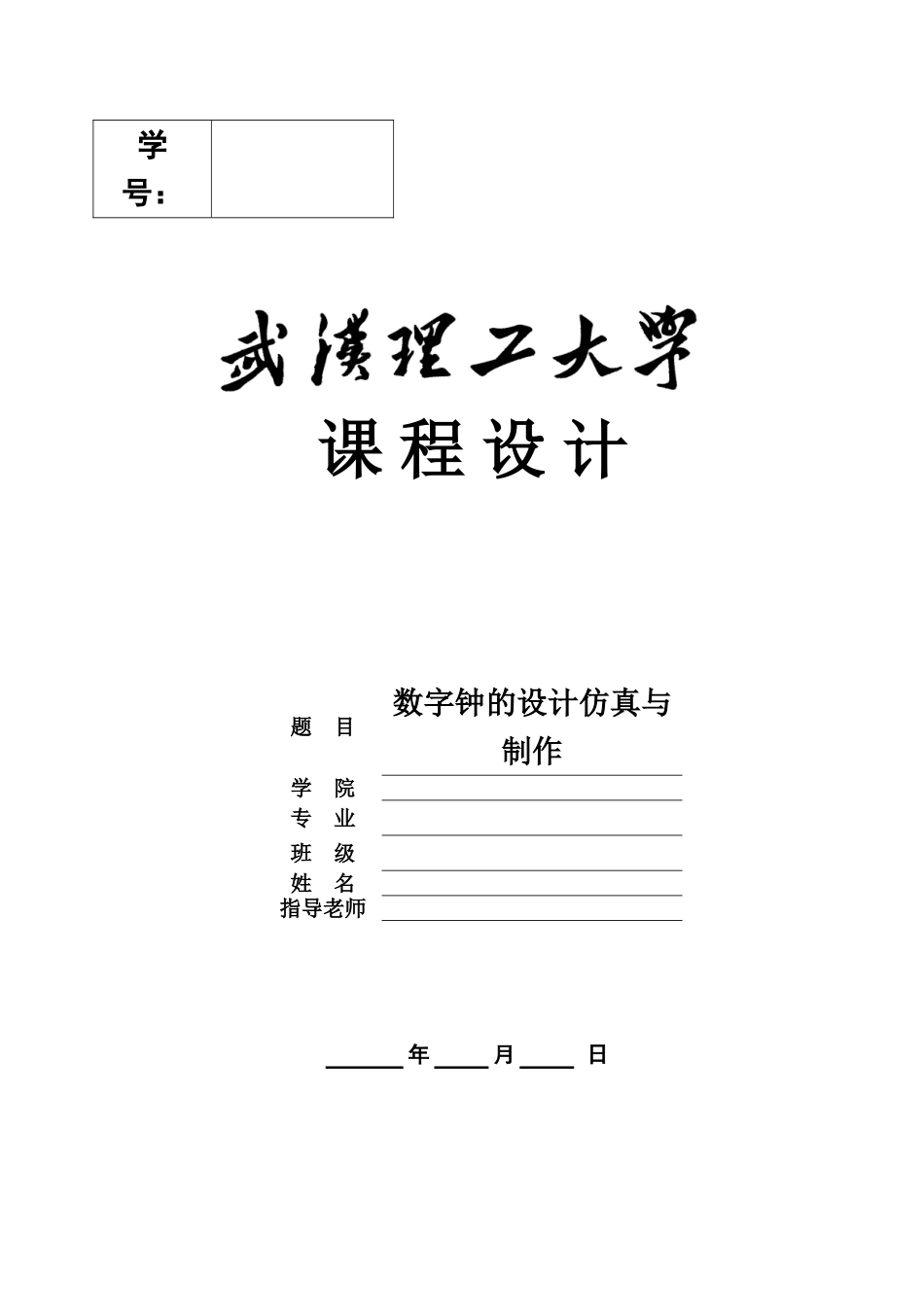

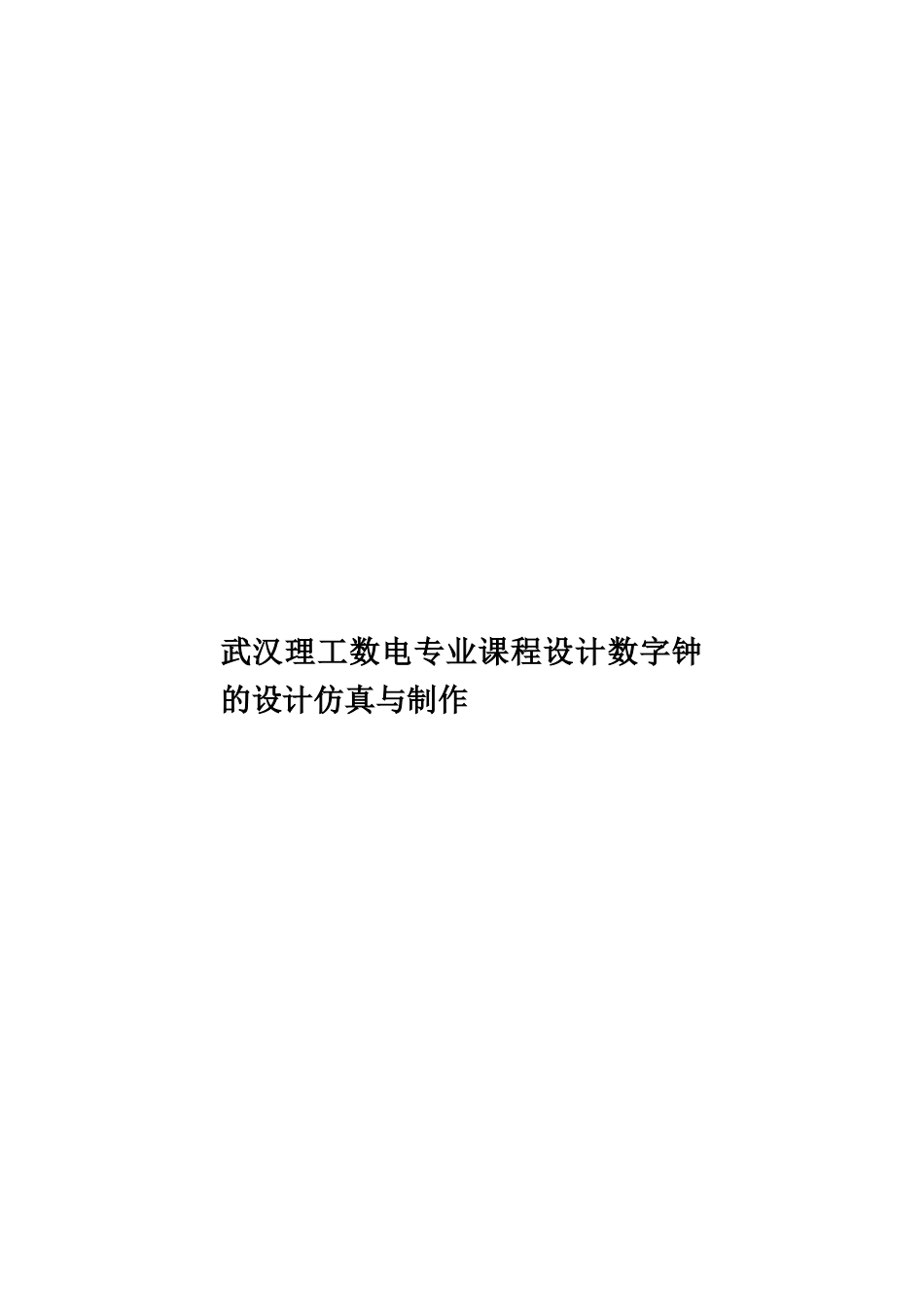

武汉理工数电专业课程设计数字钟的设计仿真与制作学 号： 课 程 设 计题 目数字钟的设计仿真与制作学 院专 业班 级姓 名指导老师年月日 课程设计任务书学生姓名： 专业班级： 指导老师： 工作单位： 武汉理工大学 题 目: 数字 钟 的设计 仿真与制作 初始条件：利用集成译码器、计数器、定时器、数码管、脉冲发生器和必要的门电路等数字器件实现系统设计。（也可以使用单片机系统设计实现）要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1 周内完成对多功能数字钟的设计、仿真、装配与调试。2、技术要求：设计一个数字钟。要求用六位数码管显示时间格式为 00：00：00。具有 60 进制和 24 进制（或 12 进制）计数功能，秒、分为 60 进制计数，时为 24 进制（或 12 进制）计数。③ 有译码、七段数码显示功能，能显示时、分、秒计时的结果。④ 设计提供连续触发脉冲的脉冲信号发生器，⑤ 具有校时单元、译码显示单元、时间计数单元、振荡器电路。⑥ 确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。3、查阅至少 5 篇参考文献。按《武汉理工大学课程设计工作法律规范》要求撰写设计报告书全文用 A4 纸打印，图纸应符合绘图法律规范。时间安排： 1） 2025 年 6 月 8 日，老师讲解，查阅相关资料，学习设计原理。2） 2025 年 6 月 25~29 日， 在鉴主 15 楼通信实验室（3）进行设计、制作及调试。3） 2025 年 7 月 3 日上交课程设计成果及报告，同时进行答辩。指导老师签名： 年 月 日系主任（或责任老师）签名： 年 月 日课设答疑地点：鉴主 13 楼电子科学与技术实验室。 目 录摘要 ................................................................................................................................ I 1 数字钟的构成 ............................................................................................................. 1 ………………………………………………………………………2 2 数字钟单元电路的设计 ............................................................................................. 3 振荡器电路设计……………………………………………………………...3 时间计数单元设计...
