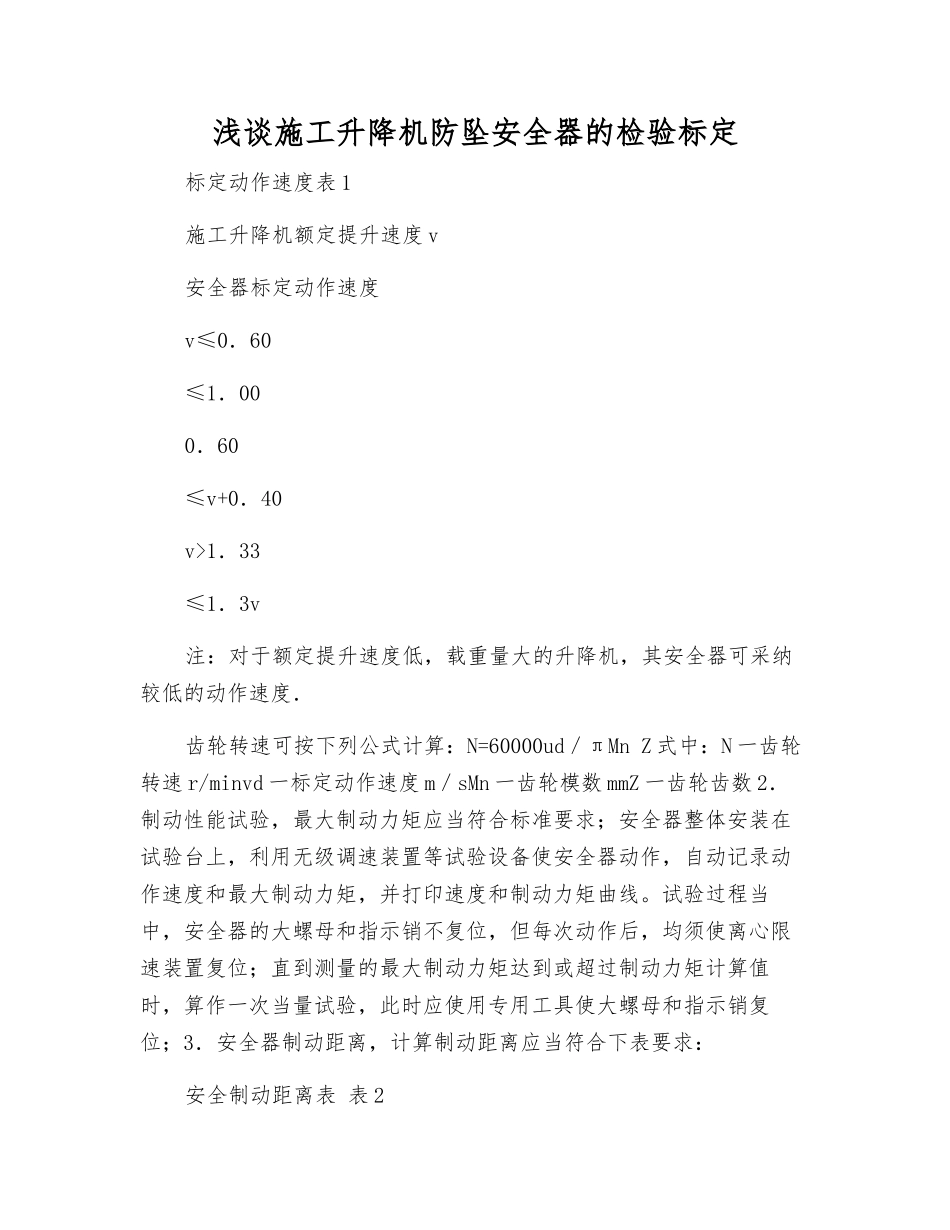

浅谈施工升降机防坠安全器的检验标定

浅谈施工升降机防坠安全器的检验标定标定动作速度表 1施工升降机额定提升速度 v安全器标定动作速度v≤0．60≤1．000．60≤v+0．40v>1．33≤1．3v注：对于额定提升速度低，载重量大的升降机，其安全器可采纳较低的动作速度．齿轮转速可按下列公式计算：N=60000ud／πMn Z 式中：N 一齿轮转速 r/minvd 一标定动作速度 m／sMn 一齿轮模数 mmZ 一齿轮齿数 2．制动性能试验，最大制动力矩应当符合标准要求；安全器整体安装在试验台上，利用无级调速装置等试验设备使安全器动作，自动记录动作速度和最大制动力矩，并打印速度和制动力矩曲线。试验过程当中，安全器的大螺母和指示销不复位，但每次动作后，均须使离心限速装置复位；直到测量的最大制动力矩达到或超过制动力矩计算值时，算作一次当量试验，此时应使用专用工具使大螺母和指示销复位；3．安全器制动距离，计算制动距离应当符合下表要求：安全制动距离表 表 2施工升降机额定提升速度 vm／s安全器制动距离 mv≤0．650．15—1．400．650．25—1．601．000．35—1．80v>1．330．55—2．00在制动性能试验中，安全器最大制动力矩符合标准要求时，测量并记录碟形弹簧组的压缩量 (指示销顶部距小端盖平面的距离)，根据测量结果按下式计算制动距离。L=πMnZl／1000P 式中：L 一安全器制动距离 mMn 一安全器齿轮模数 mmZ 一安全器齿轮齿数 l 一防护目标被制动停止时碟形弹簧组的压缩量 mmP 一大螺母螺距 mm4．安全开关动作情况安全器必须安装安全开关。在安全器动作时，应能激发安全开关动作，以切断电动机和制动器的控制电路。在安全器动作后，只有通过人工调整，才能使安全开关复位。5．齿轮转动轻便灵活性试验组装后的整体安全器，用手应能使齿轮轻便灵活地转动。据深圳市金鼎安全技术 XXXX 有限公司多年以来的经验，施工升降机防坠安全器检验标定中常见的问题及原因如下：1．离心式限速装置动作速度不稳定离心式限速装置的甩块甩开时的速度不稳定。主要原因是弹簧失效；甩块轴转动不灵活；甩块固定销脱落和甩块支撑弹簧片失效所致。2．安全器整体安装试验时，离心式限速装置动作正常但不能制动离心式限速装置的甩块，甩开时的行程不够，不能与锥鼓内壁的凸起啮合。3．离心式限速装置动作速度标定时正常，组装后整体安装试验时，动作速度偏离正常值安全器齿轮轴与铜瓦间的间隙过大。4．锥鼓形制动器的最大制动力矩达不到要求或最大制动力矩不稳定 1)制动带有油污、水...
