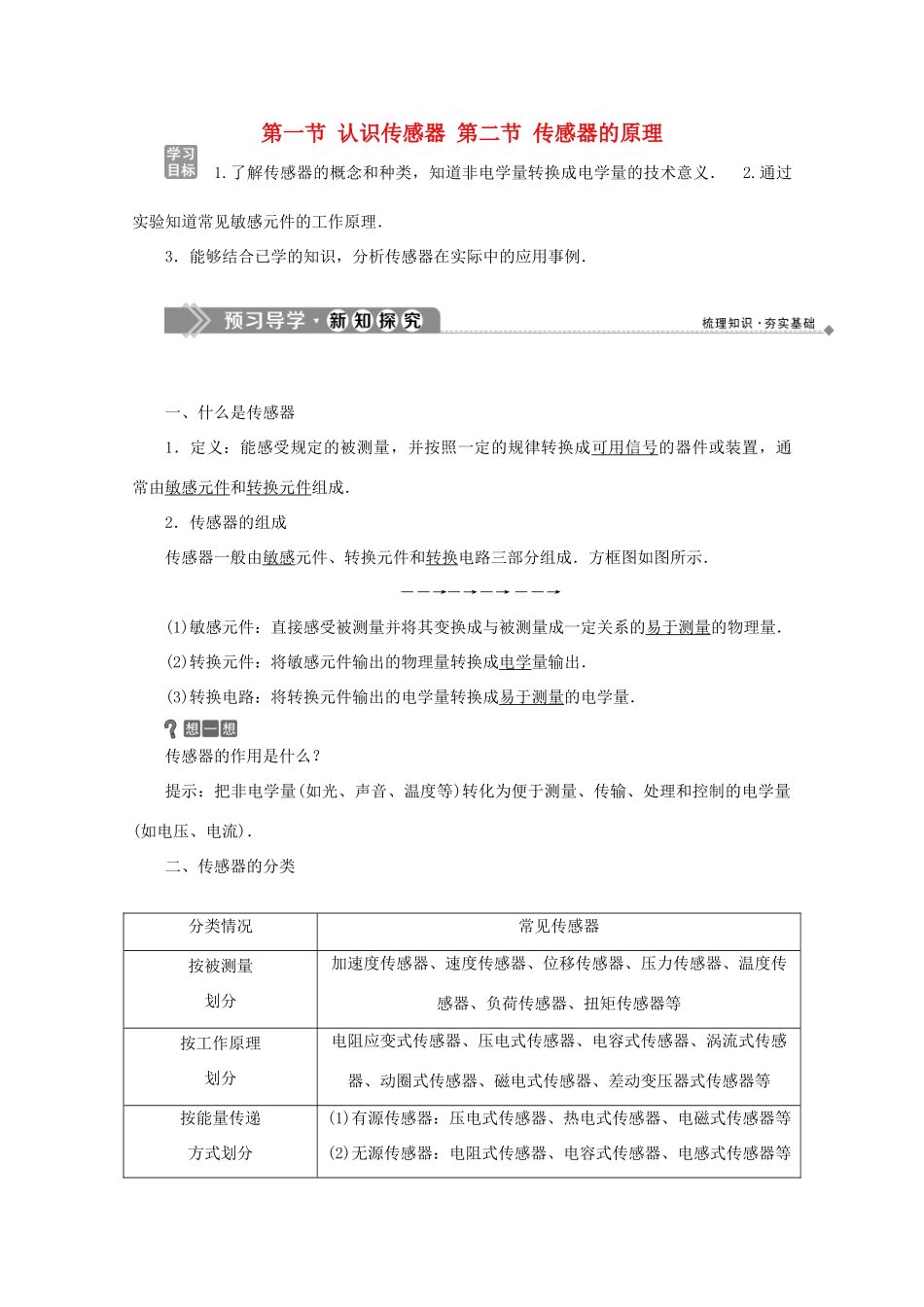

高中物理 第三章 传感器 第一节 认识传感器 第二节 传感器的原理学案 粤教版选修3-2-粤教版高中选修3-2物理学案_第1页
1/9

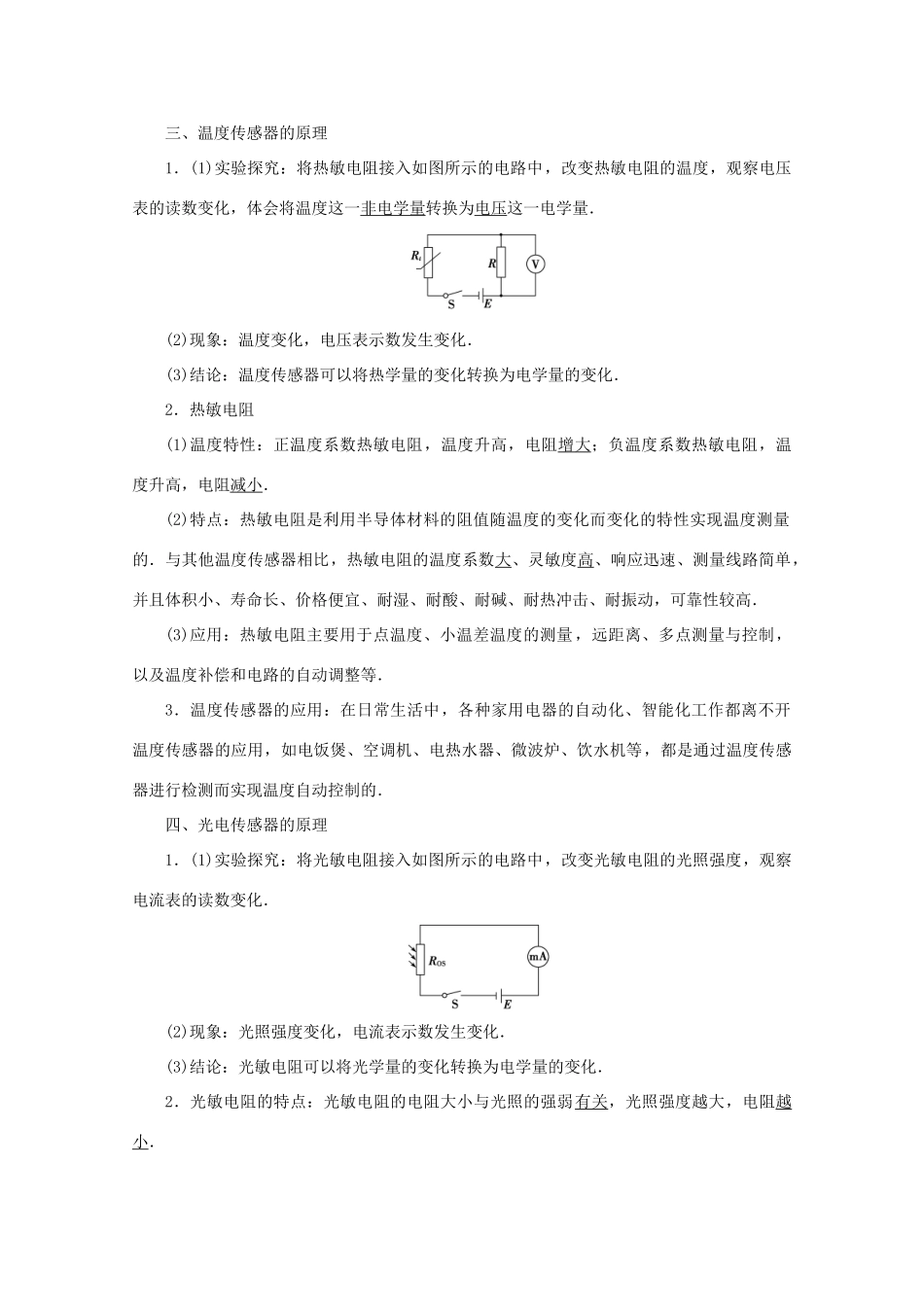

高中物理 第三章 传感器 第一节 认识传感器 第二节 传感器的原理学案 粤教版选修3-2-粤教版高中选修3-2物理学案_第2页
2/9
高中物理 第三章 传感器 第一节 认识传感器 第二节 传感器的原理学案 粤教版选修3-2-粤教版高中选修3-2物理学案_第3页
3/9
第一节 认识传感器 第二节 传感器的原理 1.了解传感器的概念和种类,知道非电学量转换成电学量的技术意义. 2.通过实验知道常见敏感元件的工作原理.3.能够结合已学的知识,分析传感器在实际中的应用事例.一、什么是传感器1.定义:能感受规定的被测量,并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成.2.传感器的组成传感器一般由敏感元件、转换元件和转换电路三部分组成.方框图如图所示.――→―→―→――→(1)敏感元件:直接感受被测量并将其变换成与被测量成一定关系的易于测量的物理量.(2)转换元件:将敏感元件输出的物理量转换成电学量输出.(3)转换电路:将转换元件输出的电学量转换成易于测量的电学量.传感器的作用是什么?提示:把非电学量(如光、声音、温度等)转化为便于测量、传输、处理和控制的电学量(如电压、电流).二、传感器的分类分类情况常见传感器按被测量划分加速度传感器、速度传感器、位移传感器、压力传感器、温度传感器、负荷传感器、扭矩传感器等按工作原理划分电阻应变式传感器、压电式传感器、电容式传感器、涡流式传感器、动圈式传感器、磁电式传感器、差动变压器式传感器等按能量传递方式划分(1)有源传感器:压电式传感器、热电式传感器、电磁式传感器等(2)无源传感器:电阻式传感器、电容式传感器、电感式传感器等三、温度传感器的原理1.(1)实验探究:将热敏电阻接入如图所示的电路中,改变热敏电阻的温度,观察电压表的读数变化,体会将温度这一非电学量转换为电压这一电学量.(2)现象:温度变化,电压表示数发生变化.(3)结论:温度传感器可以将热学量的变化转换为电学量的变化.2.热敏电阻(1)温度特性:正温度系数热敏电阻,温度升高,电阻增大;负温度系数热敏电阻,温度升高,电阻减小.(2)特点:热敏电阻是利用半导体材料的阻值随温度的变化而变化的特性实现温度测量的.与其他温度传感器相比,热敏电阻的温度系数大、灵敏度高、响应迅速、测量线路简单,并且体积小、寿命长、价格便宜、耐湿、耐酸、耐碱、耐热冲击、耐振动,可靠性较高.(3)应用:热敏电阻主要用于点温度、小温差温度的测量,远距离、多点测量与控制,以及温度补偿和电路的自动调整等.3.温度传感器的应用:在日常生活中,各种家用电器的自动化、智能化工作都离不开温度传感器的应用,如电饭煲、空调机、电热水器、微波炉、饮水机等,都是通过温度传感器进行检测而实现温度自动控制的.四、光电...
