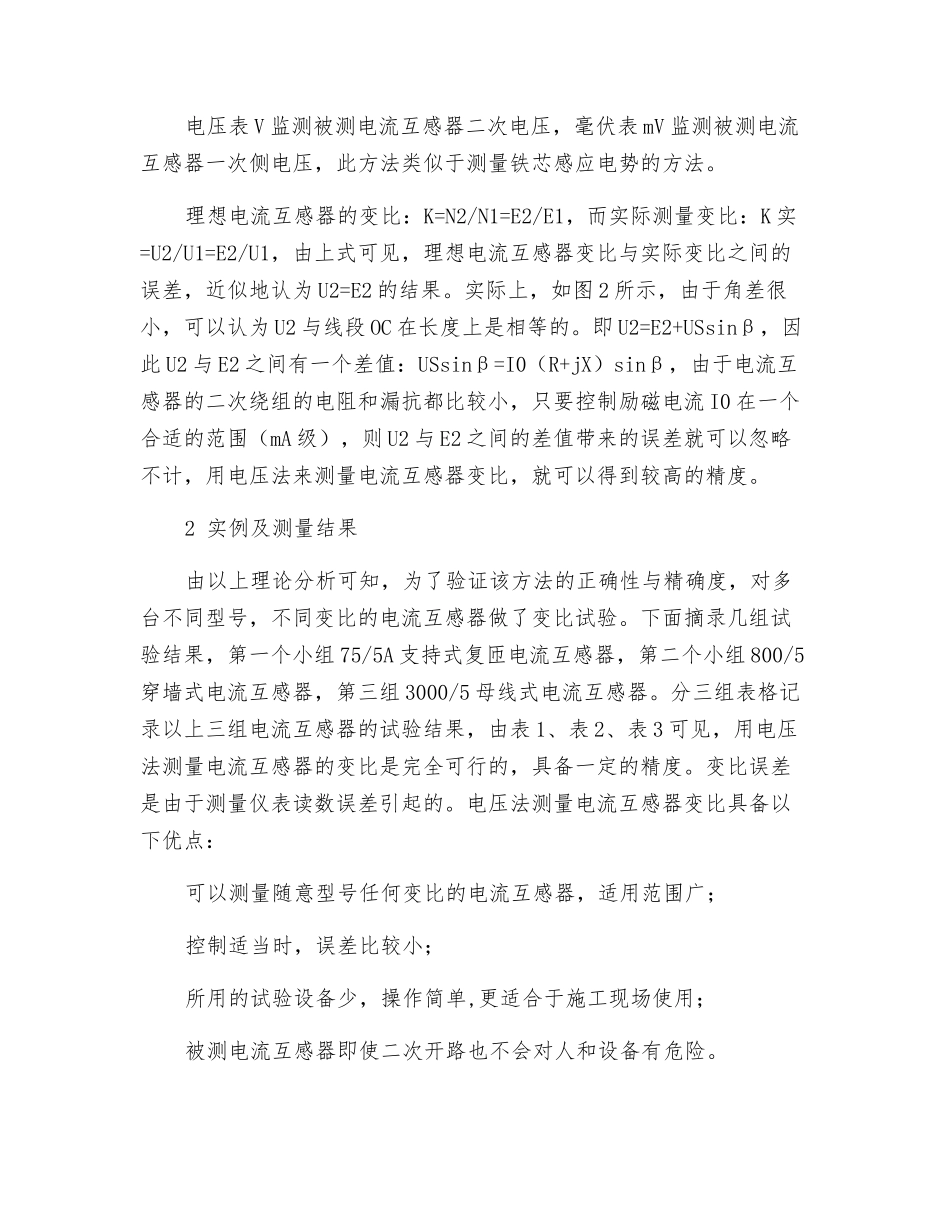

电流互感器变比检验的简便方法电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。电流互感器现场变比检验一般采纳电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运转条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断进展，单台发电机的容量越来越大，其出口电流已经达到数万安培。例如 800MW 的发电机组，额定电压为 20kV，额定电流为：800/(20×31/2)=23.094kA，相应使用的电流互感器一次电流特别大，若用电流法测量一次电流为几万安培的电流互感器变比，在现场很难做到：其一，额定大电流很难达到（需大容量调压器）；其二，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会特别大，试验就毫无意义。所以电流法测量电流互感器变比的方法，在施工现场越来越受到限制。笔者在电流法的基础上介绍另一种电流互感器变比的试验方法——电压法。该方法适用于施工现场对电流互感器变比检验。电压法具备适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。1 电压法测量电流互感器变比的原理电压法测量电流互感器变比的方法适合现场试验，其优点是设备少，线路简单，易操作。试验接线图如图 1 所示。电压表 V 监测被测电流互感器二次电压，毫伏表 mV 监测被测电流互感器一次侧电压，此方法类似于测量铁芯感应电势的方法。理想电流互感器的变比：K=N2/N1=E2/E1，而实际测量变比：K 实=U2/U1=E2/U1，由上式可见，理想电流互感器变比与实际变比之间的误差，近似地认为 U2=E2 的结果。实际上，如图 2 所示，由于角差很小，可以认为 U2 与线段 OC 在长度上是相等的。即 U2=E2+USsinβ，因此 U2 与 E2 之间有一个差值：USsinβ=I0（R+jX）sinβ，由于电流互感器的二次绕组的电阻和漏抗都比较小，只要控制励磁电流 I0 在一个合适的范围（mA 级），则 U2 与 E2 之间的差值带来的误差就可以忽略不计，用电压法来测量电流互感器变比，就可以得到较高的精度。2 实例及测量结果由以上理论分析可知，为了验证该方法的正...
