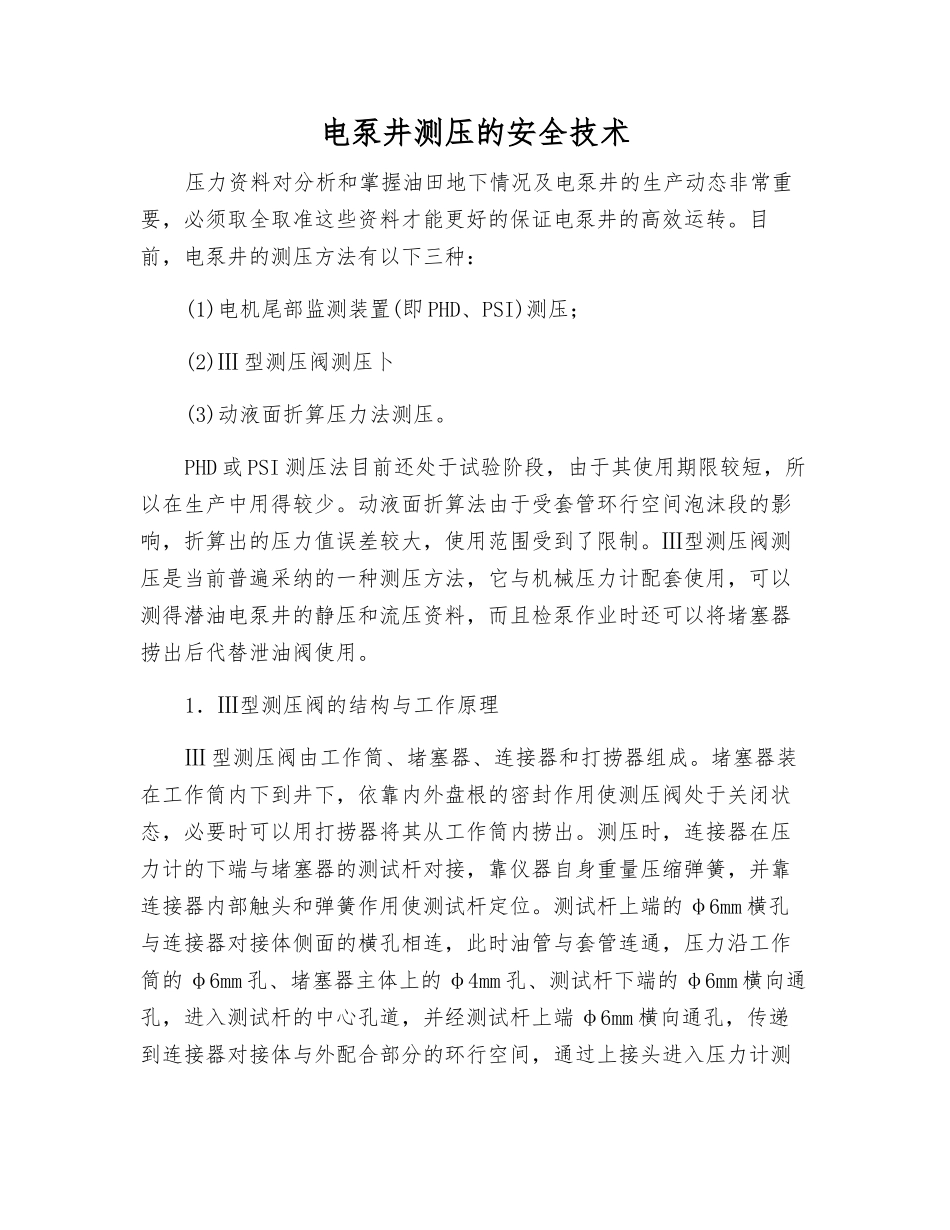

电泵井测压的安全技术

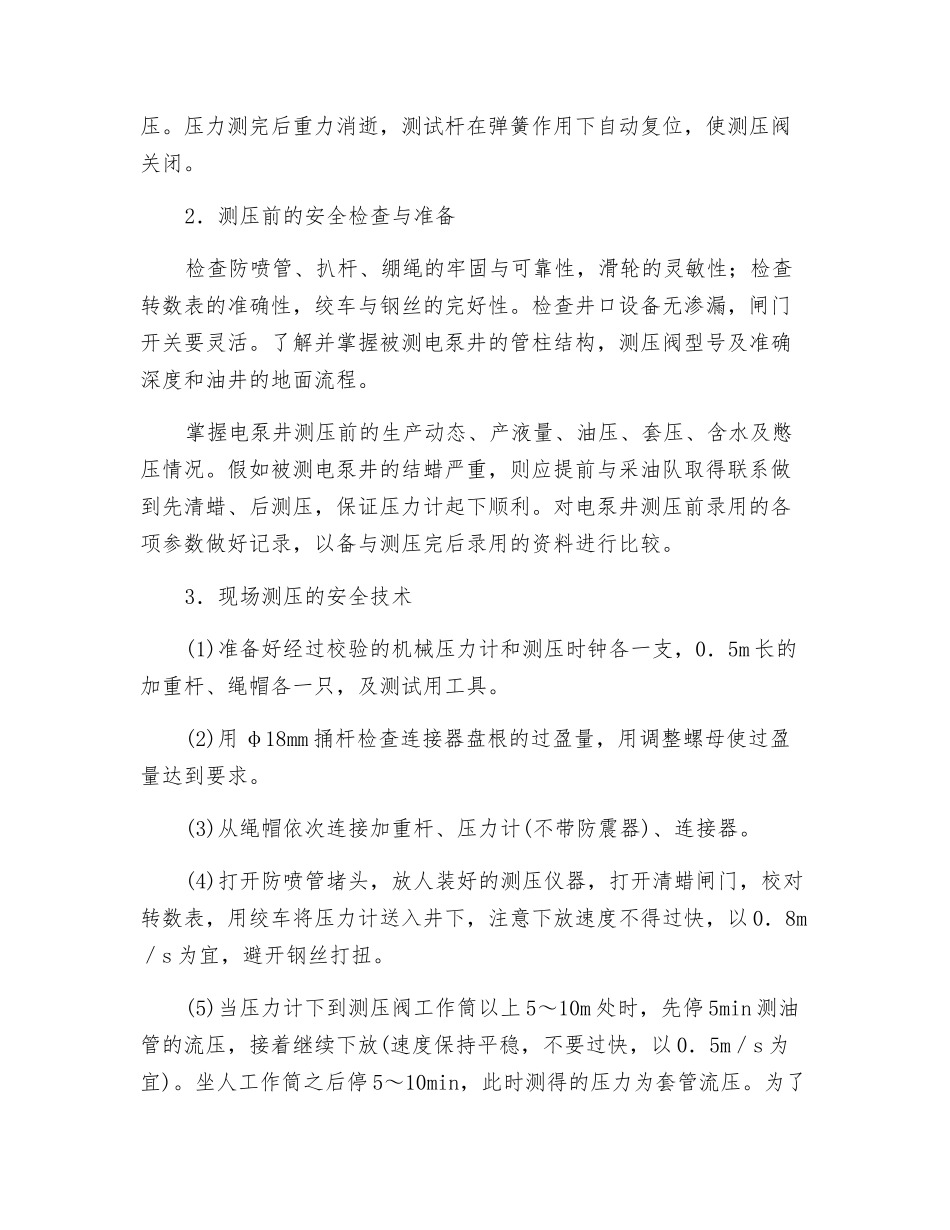

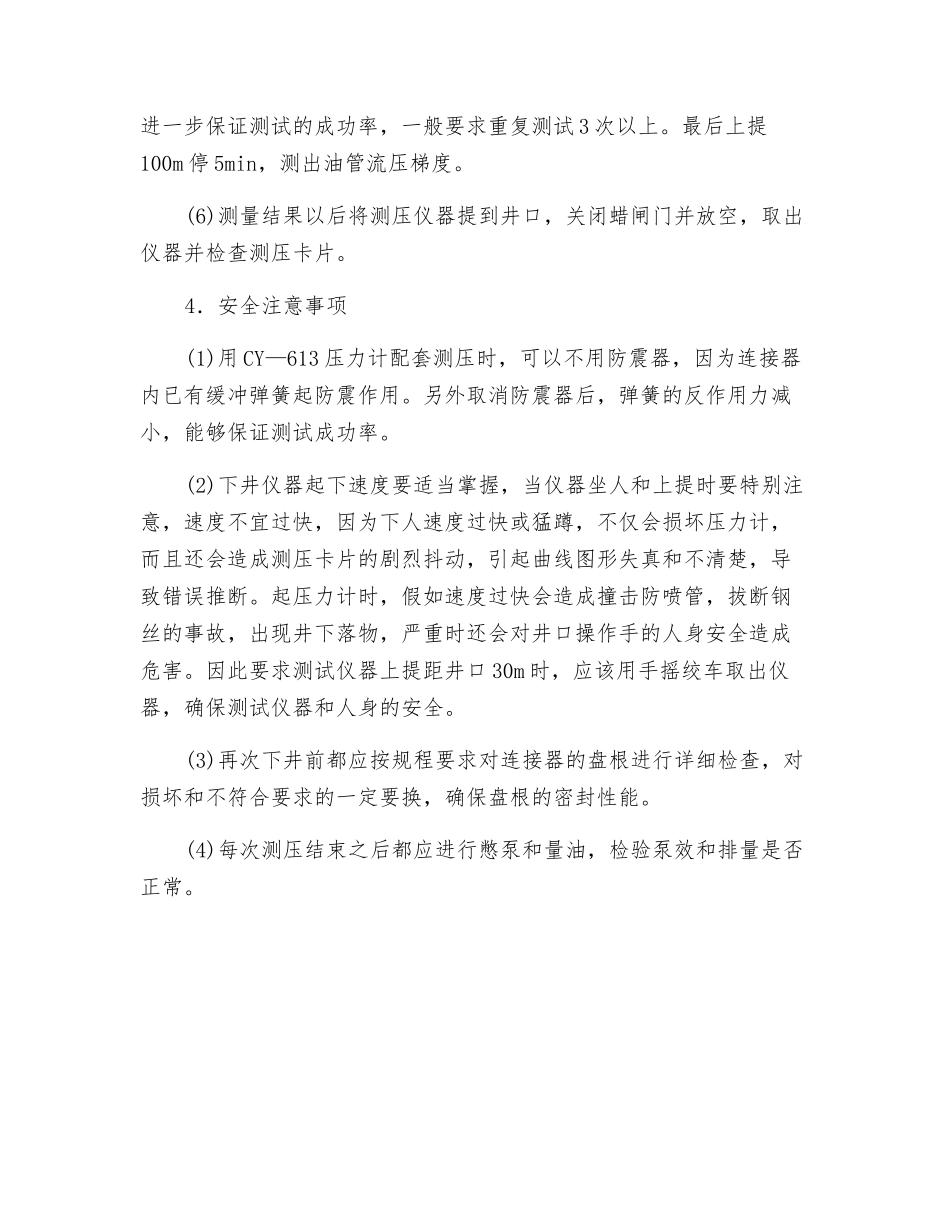

电泵井测压的安全技术压力资料对分析和掌握油田地下情况及电泵井的生产动态非常重要，必须取全取准这些资料才能更好的保证电泵井的高效运转。目前，电泵井的测压方法有以下三种：(1)电机尾部监测装置(即 PHD、PSI)测压；(2)Ⅲ 型测压阀测压卜(3)动液面折算压力法测压。PHD 或 PSI 测压法目前还处于试验阶段，由于其使用期限较短，所以在生产中用得较少。动液面折算法由于受套管环行空间泡沫段的影响，折算出的压力值误差较大，使用范围受到了限制。Ⅲ型测压阀测压是当前普遍采纳的一种测压方法，它与机械压力计配套使用，可以测得潜油电泵井的静压和流压资料，而且检泵作业时还可以将堵塞器捞出后代替泄油阀使用。1．Ⅲ型测压阀的结构与工作原理Ⅲ 型测压阀由工作筒、堵塞器、连接器和打捞器组成。堵塞器装在工作筒内下到井下，依靠内外盘根的密封作用使测压阀处于关闭状态，必要时可以用打捞器将其从工作筒内捞出。测压时，连接器在压力计的下端与堵塞器的测试杆对接，靠仪器自身重量压缩弹簧，并靠连接器内部触头和弹簧作用使测试杆定位。测试杆上端的 φ6mm 横孔与连接器对接体侧面的横孔相连，此时油管与套管连通，压力沿工作筒的 φ6mm 孔、堵塞器主体上的 φ4mm 孔、测试杆下端的 φ6mm 横向通孔，进入测试杆的中心孔道，并经测试杆上端 φ6mm 横向通孔，传递到连接器对接体与外配合部分的环行空间，通过上接头进入压力计测压。压力测完后重力消逝，测试杆在弹簧作用下自动复位，使测压阀关闭。2．测压前的安全检查与准备检查防喷管、扒杆、绷绳的牢固与可靠性，滑轮的灵敏性；检查转数表的准确性，绞车与钢丝的完好性。检查井口设备无渗漏，闸门开关要灵活。了解并掌握被测电泵井的管柱结构，测压阀型号及准确深度和油井的地面流程。掌握电泵井测压前的生产动态、产液量、油压、套压、含水及憋压情况。假如被测电泵井的结蜡严重，则应提前与采油队取得联系做到先清蜡、后测压，保证压力计起下顺利。对电泵井测压前录用的各项参数做好记录，以备与测压完后录用的资料进行比较。3．现场测压的安全技术(1)准备好经过校验的机械压力计和测压时钟各一支，0．5m 长的加重杆、绳帽各一只，及测试用工具。(2)用 φ18mm 捅杆检查连接器盘根的过盈量，用调整螺母使过盈量达到要求。(3)从绳帽依次连接加重杆、压力计(不带防震器)、连接器。(4)打开防喷管堵头，放人装好的测压仪器，打开清蜡闸门，校对转数表，用绞车将压力计送入井...
