限流孔板计算表编制说明

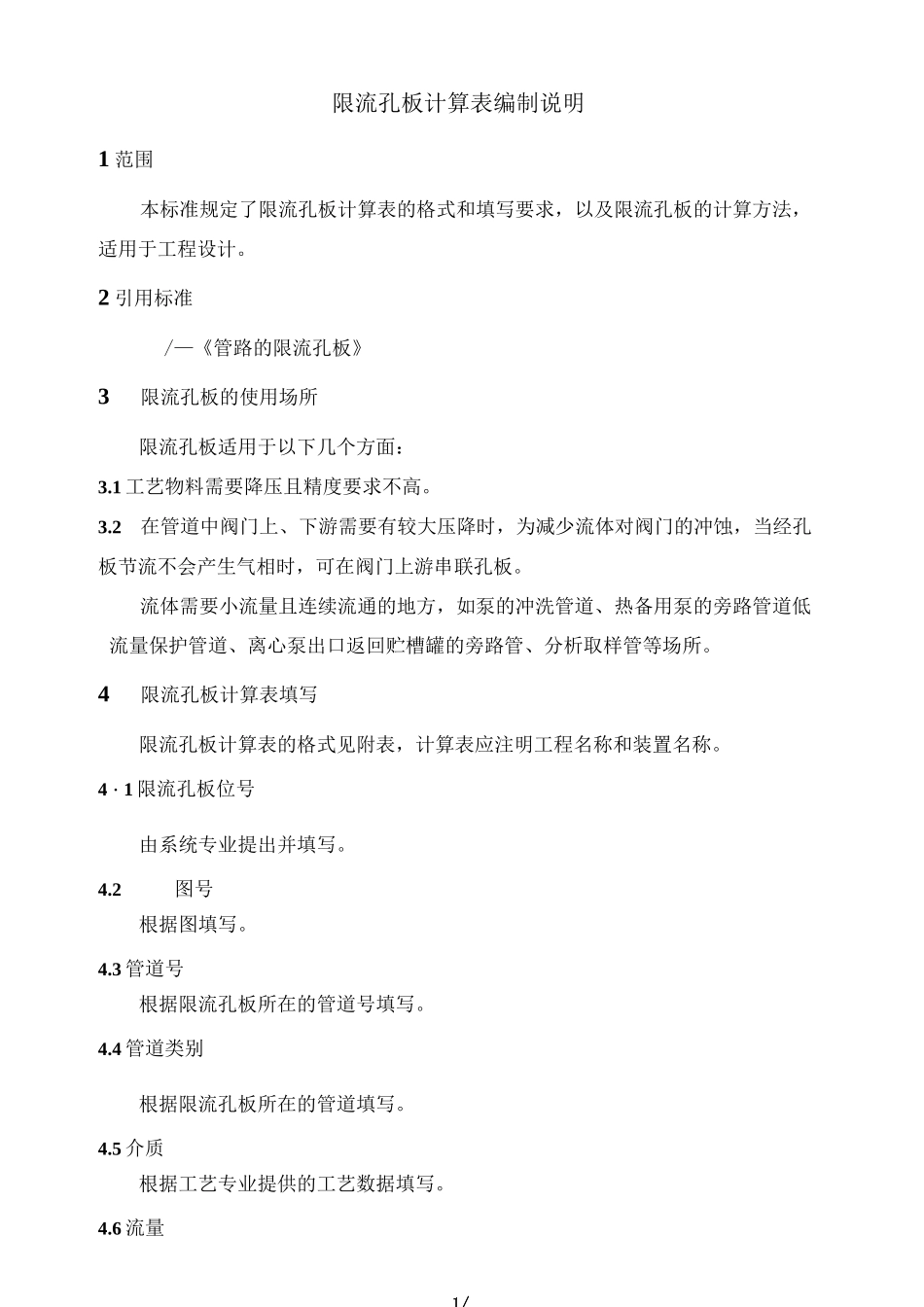

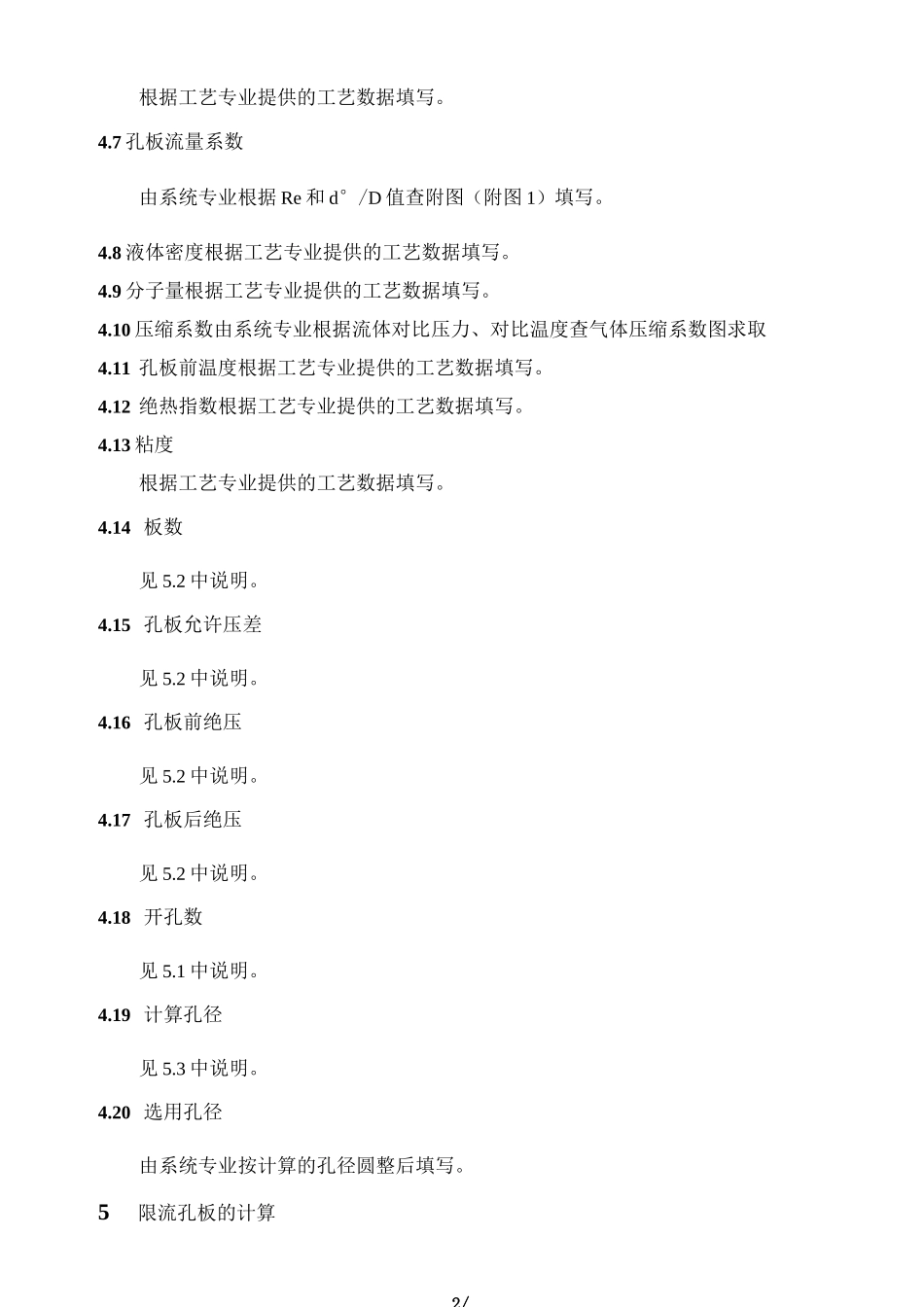

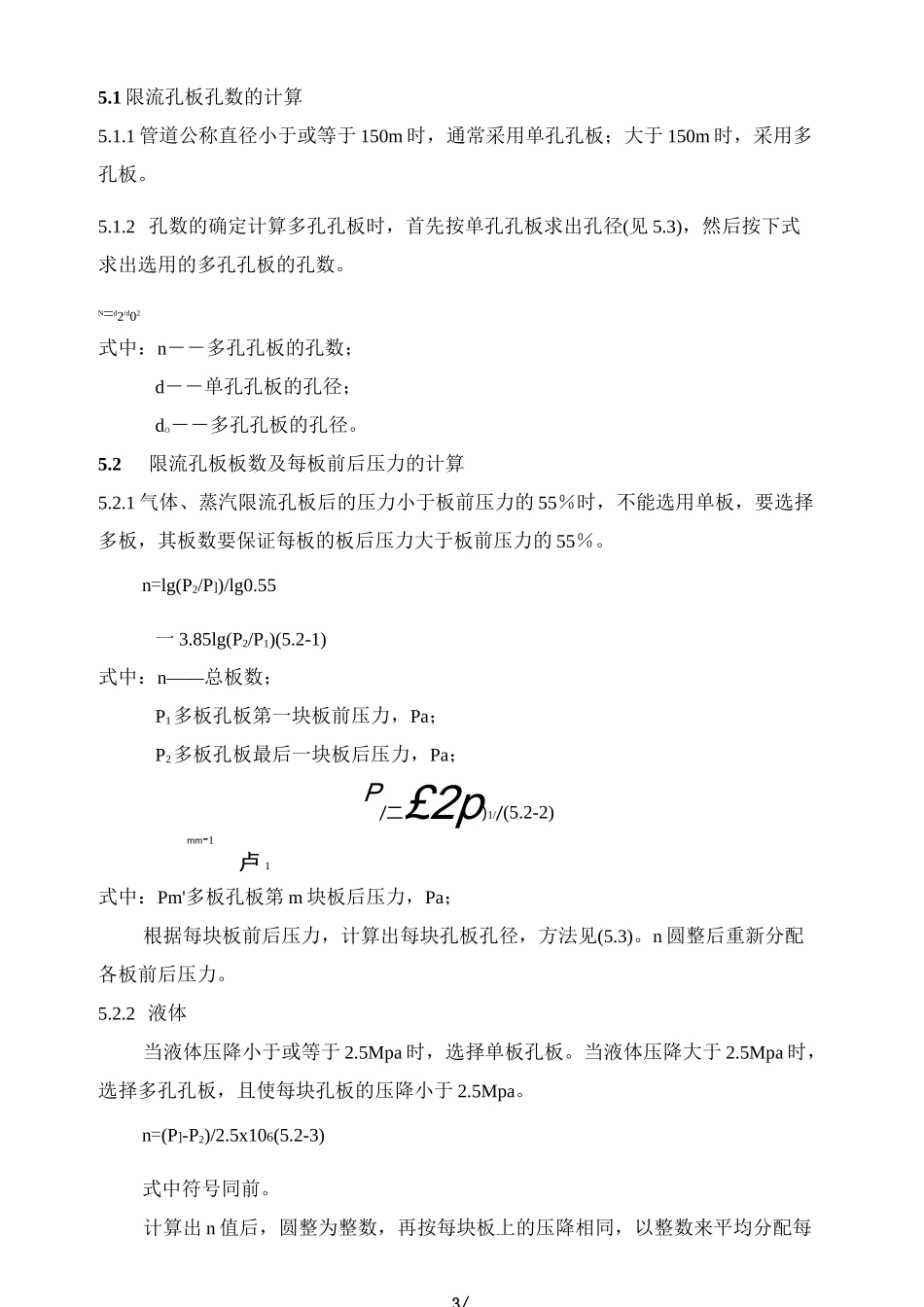

1/限流孔板计算表编制说明1 范围本标准规定了限流孔板计算表的格式和填写要求，以及限流孔板的计算方法，适用于工程设计。2 引用标准/—《管路的限流孔板》3限流孔板的使用场所限流孔板适用于以下几个方面：3.1 工艺物料需要降压且精度要求不高。3.2在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道低流量保护管道、离心泵出口返回贮槽罐的旁路管、分析取样管等场所。4限流孔板计算表填写限流孔板计算表的格式见附表，计算表应注明工程名称和装置名称。4・1 限流孔板位号由系统专业提出并填写。4.2图号根据图填写。4.3 管道号根据限流孔板所在的管道号填写。4.4 管道类别根据限流孔板所在的管道填写。4.5 介质根据工艺专业提供的工艺数据填写。4.6 流量2/1/根据工艺专业提供的工艺数据填写。4.7 孔板流量系数由系统专业根据 Re 和 d°/D 值查附图（附图 1）填写。4.8 液体密度根据工艺专业提供的工艺数据填写。4.9 分子量根据工艺专业提供的工艺数据填写。4.10 压缩系数由系统专业根据流体对比压力、对比温度查气体压缩系数图求取4.11 孔板前温度根据工艺专业提供的工艺数据填写。4.12 绝热指数根据工艺专业提供的工艺数据填写。4.13 粘度根据工艺专业提供的工艺数据填写。4.14 板数见 5.2 中说明。4.15 孔板允许压差见 5.2 中说明。4.16 孔板前绝压见 5.2 中说明。4.17 孔板后绝压见 5.2 中说明。4.18 开孔数见 5.1 中说明。4.19 计算孔径见 5.3 中说明。4.20 选用孔径由系统专业按计算的孔径圆整后填写。5限流孔板的计算2/3/5.1 限流孔板孔数的计算5.1.1 管道公称直径小于或等于 150m 时，通常采用单孔孔板；大于 150m 时，采用多孔板。5.1.2 孔数的确定计算多孔孔板时，首先按单孔孔板求出孔径(见 5.3)，然后按下式求出选用的多孔孔板的孔数。N=d2/d02式中：n――多孔孔板的孔数；d――单孔孔板的孔径；do――多孔孔板的孔径。5.2限流孔板板数及每板前后压力的计算5.2.1 气体、蒸汽限流孔板后的压力小于板前压力的 55％时，不能选用单板，要选择多板，其板数要保证每板的板后压力大于板前压力的 55％。n=lg(P2/P])/lg0.55一 3.85lg(P2/P1)(5.2-1)式中：n——总板数；P1多板孔板第一块板前压力，Pa；P2多板孔板最后一块板后压力，Pa；P/二£2p)1//(5...
