竹节桩施工方法

竹节桩施工方法_第1页
1/8
竹节桩施工方法_第2页
2/8
竹节桩施工方法_第3页
3/8

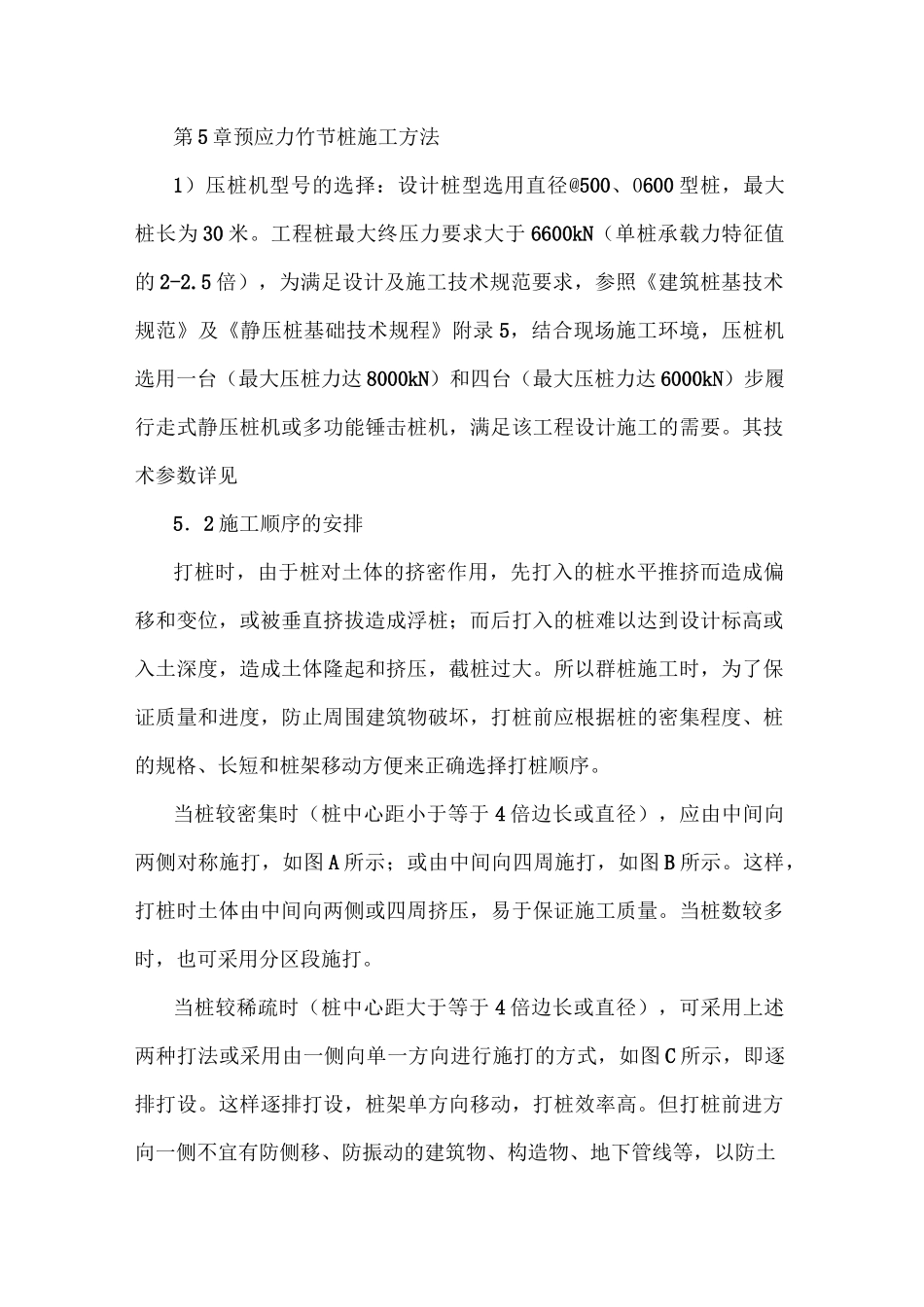

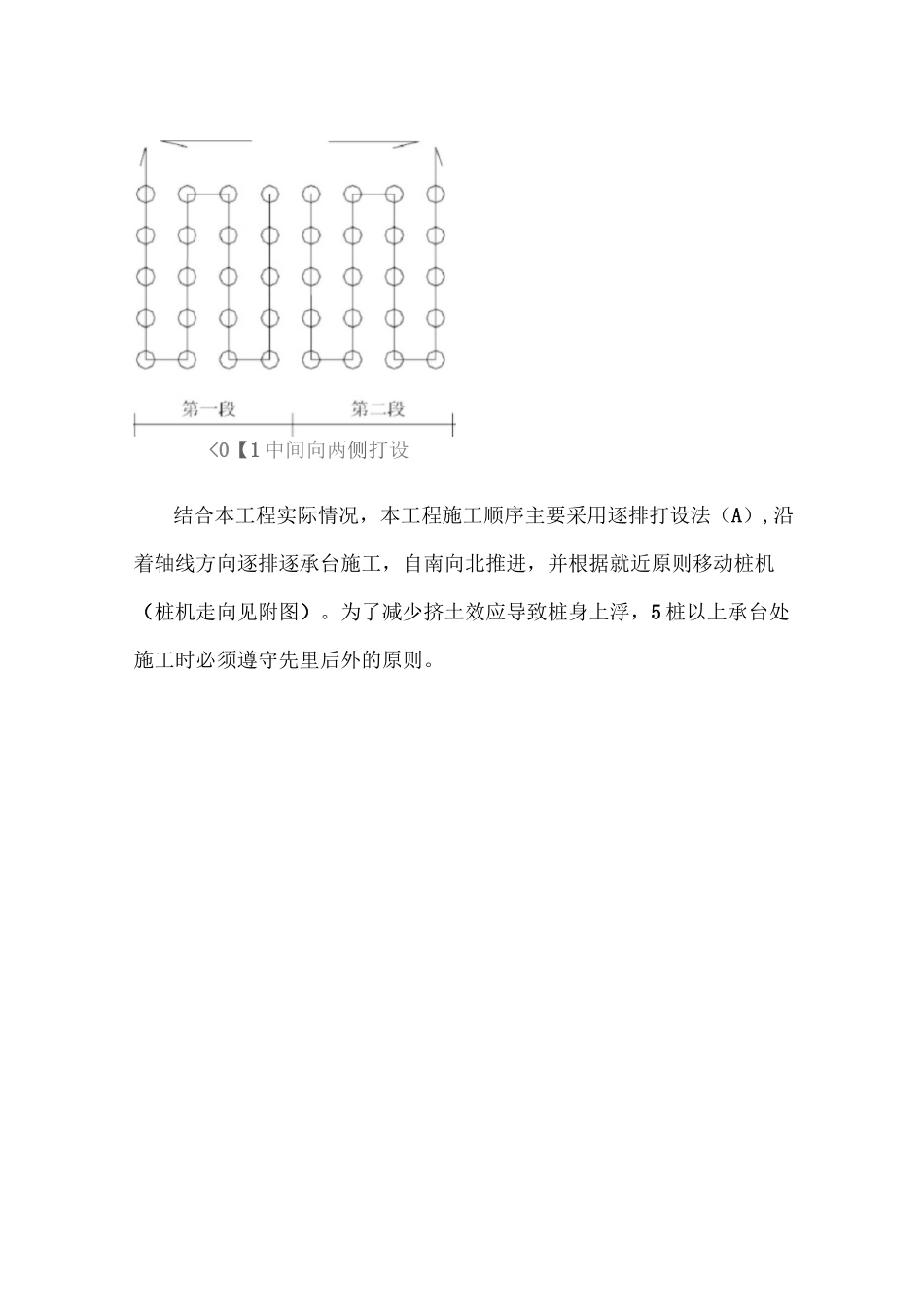

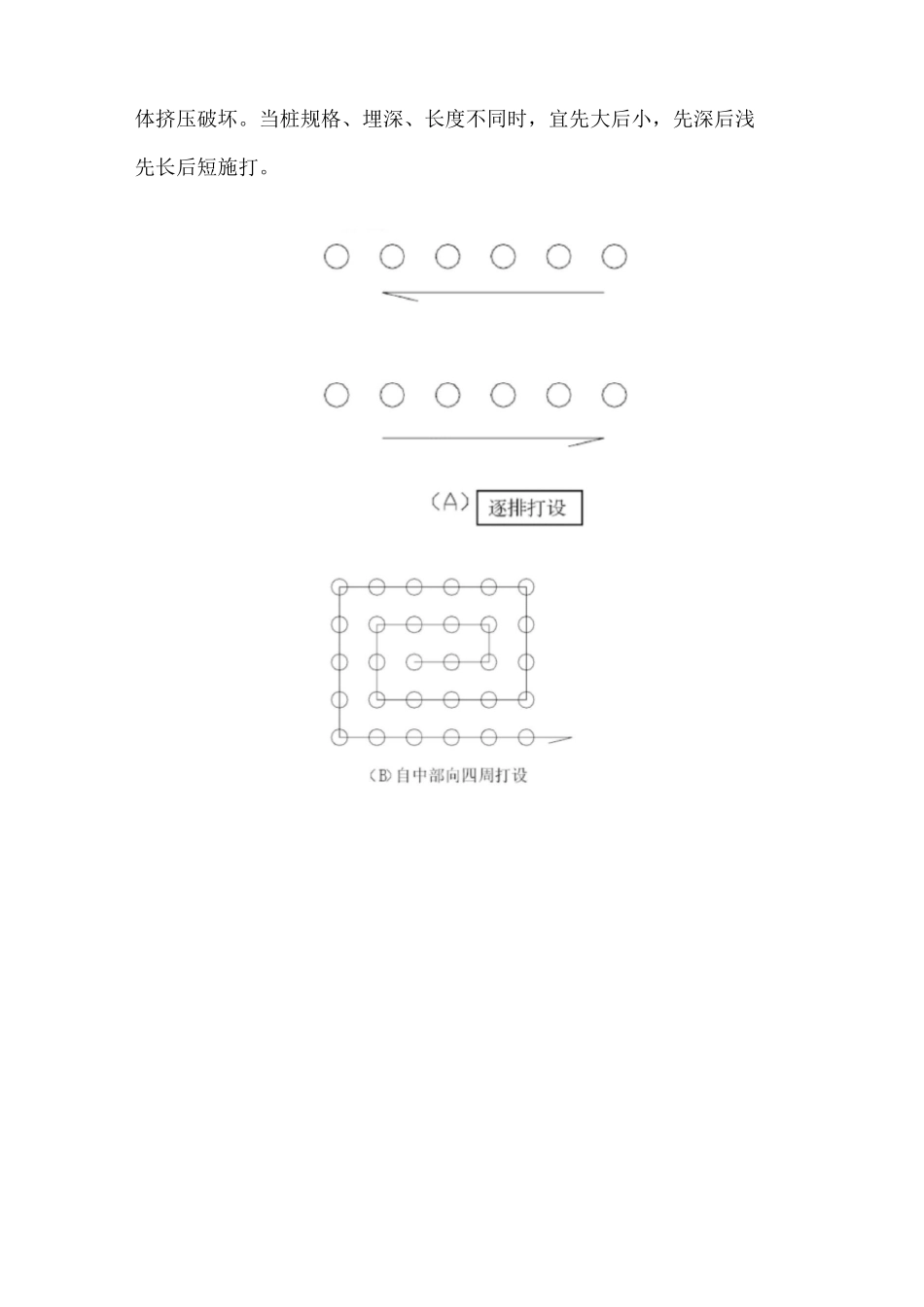

第 5 章预应力竹节桩施工方法1)压桩机型号的选择:设计桩型选用直径@500、0600 型桩,最大桩长为 30 米。工程桩最大终压力要求大于 6600kN(单桩承载力特征值的 2-2.5 倍),为满足设计及施工技术规范要求,参照《建筑桩基技术规范》及《静压桩基础技术规程》附录 5,结合现场施工环境,压桩机选用一台(最大压桩力达 8000kN)和四台(最大压桩力达 6000kN)步履行走式静压桩机或多功能锤击桩机,满足该工程设计施工的需要。其技术参数详见5.2 施工顺序的安排打桩时,由于桩对土体的挤密作用,先打入的桩水平推挤而造成偏移和变位,或被垂直挤拔造成浮桩;而后打入的桩难以达到设计标高或入土深度,造成土体隆起和挤压,截桩过大。所以群桩施工时,为了保证质量和进度,防止周围建筑物破坏,打桩前应根据桩的密集程度、桩的规格、长短和桩架移动方便来正确选择打桩顺序。当桩较密集时(桩中心距小于等于 4 倍边长或直径),应由中间向两侧对称施打,如图 A 所示;或由中间向四周施打,如图 B 所示。这样,打桩时土体由中间向两侧或四周挤压,易于保证施工质量。当桩数较多时,也可采用分区段施打。当桩较稀疏时(桩中心距大于等于 4 倍边长或直径),可采用上述两种打法或采用由一侧向单一方向进行施打的方式,如图 C 所示,即逐排打设。这样逐排打设,桩架单方向移动,打桩效率高。但打桩前进方向一侧不宜有防侧移、防振动的建筑物、构造物、地下管线等,以防土体挤压破坏。当桩规格、埋深、长度不同时,宜先大后小,先深后浅先长后短施打。<0【1 中间向两侧打设结合本工程实际情况,本工程施工顺序主要采用逐排打设法(A),沿着轴线方向逐排逐承台施工,自南向北推进,并根据就近原则移动桩机(桩机走向见附图)。为了减少挤土效应导致桩身上浮,5 桩以上承台处施工时必须遵守先里后外的原则。预应力竹节桩施工工艺流程图5.4 压桩施工操作步骤详述1)场地平整:清除地表杂物,并填平场地中的坑洼处,必要时用压路机压实表土。并沿场地四周挖沟排水至集水坑进行集中排水。(本工程建设方负责“三通一平”,目前已完成)2)测量定位:开工前请甲方提供区域内的控制点资料及明确现场控制点具体位置,并及时办理双方交接手续。根据甲方提供的控制点,施放轴线和桩位,每个桩点插短钢筋,并做成桩等径模具,白灰沿模具撒放。到桩机就位后再进行复测。测量定位、放线、复核工作由专人负责,对测量仪器定期检查,做好测量定...
