绝缘+接地+温度-三大招式保障企业电气安全

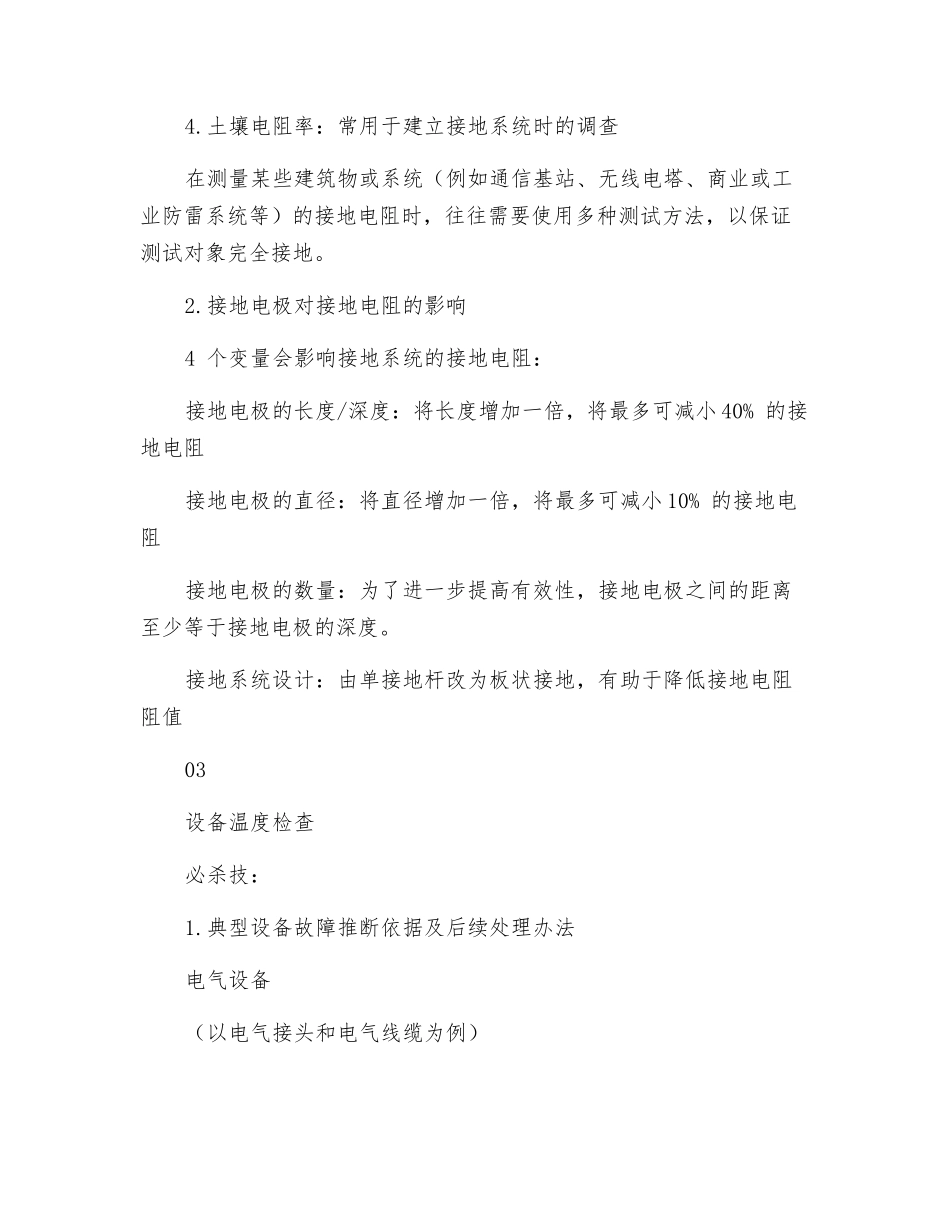

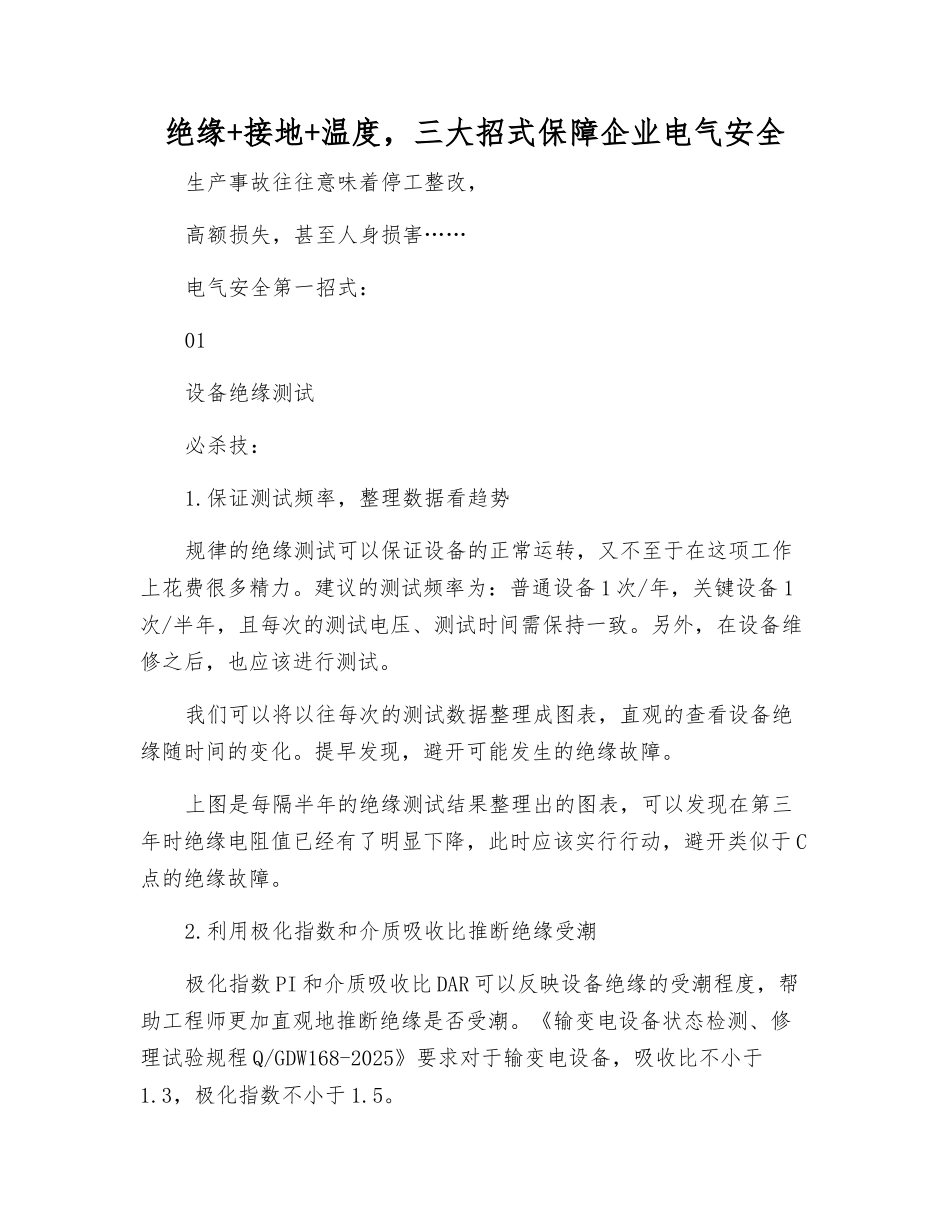

绝缘+接地+温度，三大招式保障企业电气安全生产事故往往意味着停工整改，高额损失，甚至人身损害……电气安全第一招式：01设备绝缘测试必杀技：1.保证测试频率，整理数据看趋势规律的绝缘测试可以保证设备的正常运转，又不至于在这项工作上花费很多精力。建议的测试频率为：普通设备 1 次/年，关键设备 1次/半年，且每次的测试电压、测试时间需保持一致。另外，在设备维修之后，也应该进行测试。我们可以将以往每次的测试数据整理成图表，直观的查看设备绝缘随时间的变化。提早发现，避开可能发生的绝缘故障。上图是每隔半年的绝缘测试结果整理出的图表，可以发现在第三年时绝缘电阻值已经有了明显下降，此时应该实行行动，避开类似于 C点的绝缘故障。2.利用极化指数和介质吸收比推断绝缘受潮极化指数 PI 和介质吸收比 DAR 可以反映设备绝缘的受潮程度，帮助工程师更加直观地推断绝缘是否受潮。《输变电设备状态检测、修理试验规程 Q/GDW168-2025》要求对于输变电设备，吸收比不小于1.3，极化指数不小于 1.5。介质吸收比 DAR=R60s/R15s；极化指数 PI=R600s/R60s;良好的绝缘（曲线 A）表现为电阻值的连续增长。潮湿或破裂的绝缘层（曲线 B）表现为相对恒定的电阻。3.当心难以发现的绝缘问题！渐渐增加内部绝缘材料的电压，可以发现一些难以察觉的老化或损伤，同时也可以及时发现绝缘老化的设备，停止打压，避开造成二次损害右图是在标有时间的曲线图上记录绝缘步进电压测试的测量数据。非常干燥的良好绝缘层（曲线 A）在不同的电压下近似地保持一致，老化的绝缘层的电阻值在不同的电压下显著降低。电气安全第二招式：02建筑/设备接地测试必杀技：1.依据接地类型选择合适的测试方法接地电阻测试可选方法1.电位降测试法：即传统的三极、四极测试法2.无辅助极测试法：应用于多点接地系统3.选择性测试法：以上两种方法的综合，常应用于永久连接或网状接地系统4.土壤电阻率：常用于建立接地系统时的调查在测量某些建筑物或系统（例如通信基站、无线电塔、商业或工业防雷系统等）的接地电阻时，往往需要使用多种测试方法，以保证测试对象完全接地。2.接地电极对接地电阻的影响4 个变量会影响接地系统的接地电阻：接地电极的长度/深度：将长度增加一倍，将最多可减小 40% 的接地电阻接地电极的直径：将直径增加一倍，将最多可减小 10% 的接地电阻接地电极的数量：为了进一步提高有效性，接地电极之间的距离至少等于接地电极的深度。接...
