离心式机组运维必修课:30个关键部件作用详解

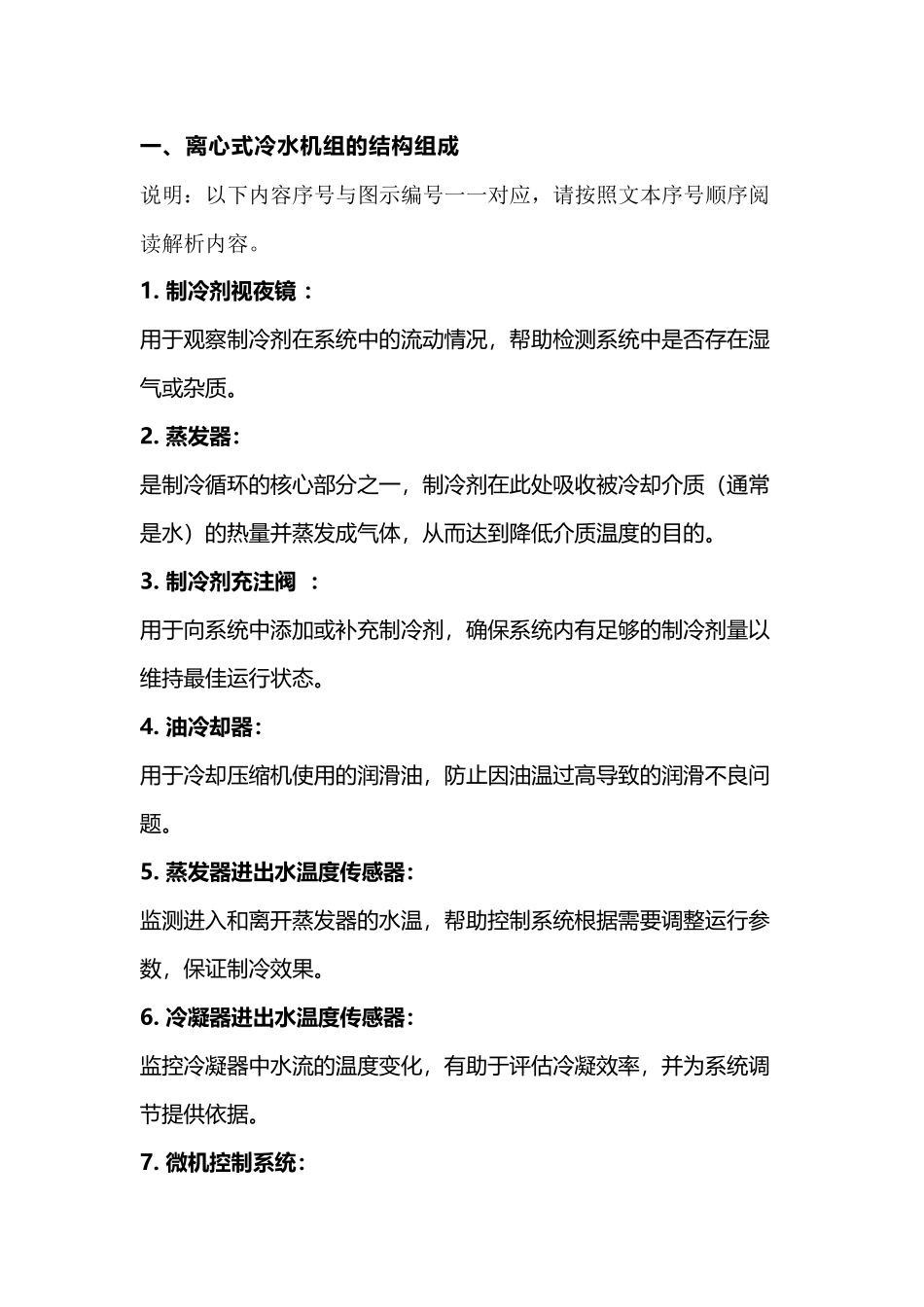

离心式机组运维必修课:30个关键部件作用详解_第1页
1/5

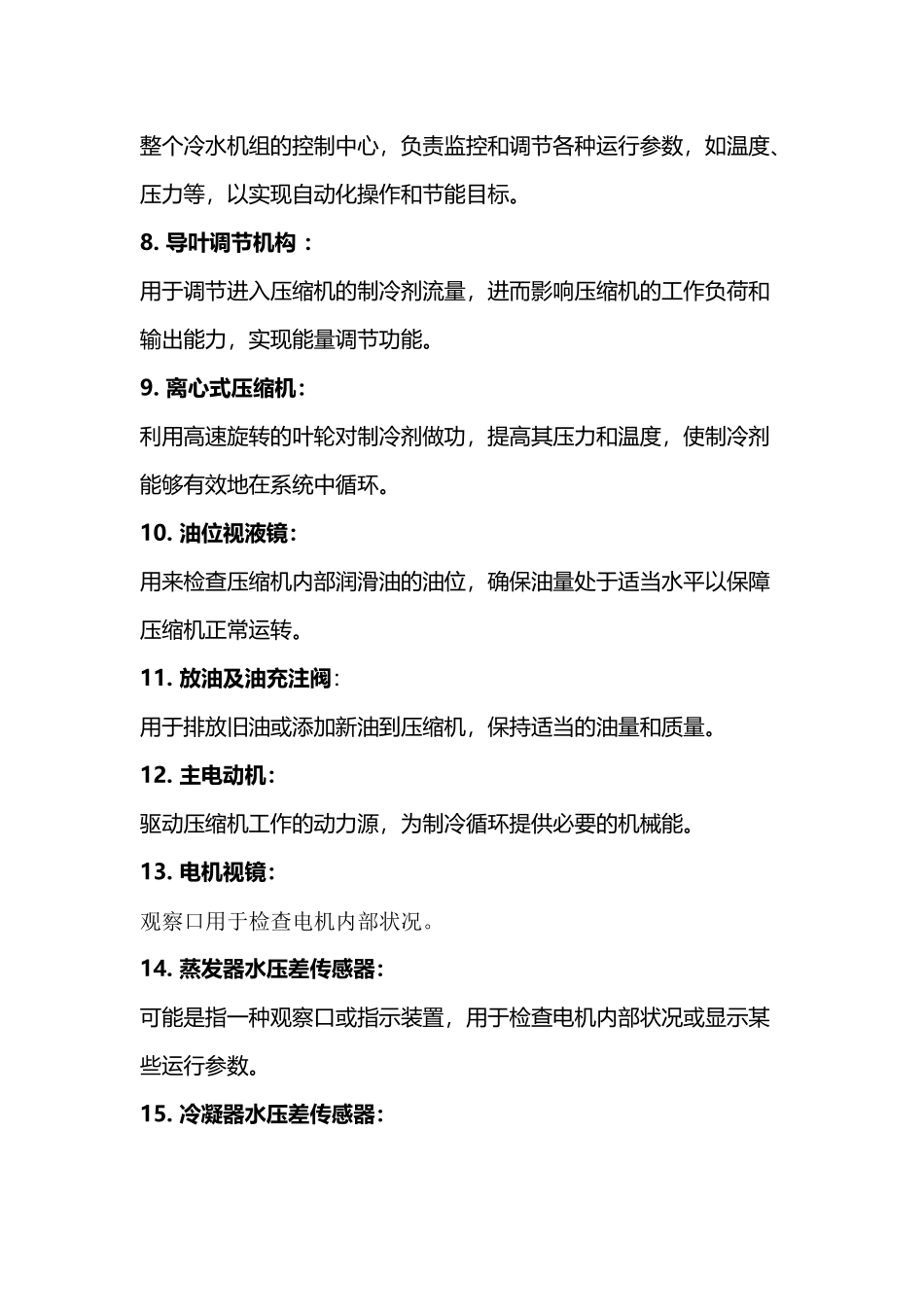

离心式机组运维必修课:30个关键部件作用详解_第2页
2/5

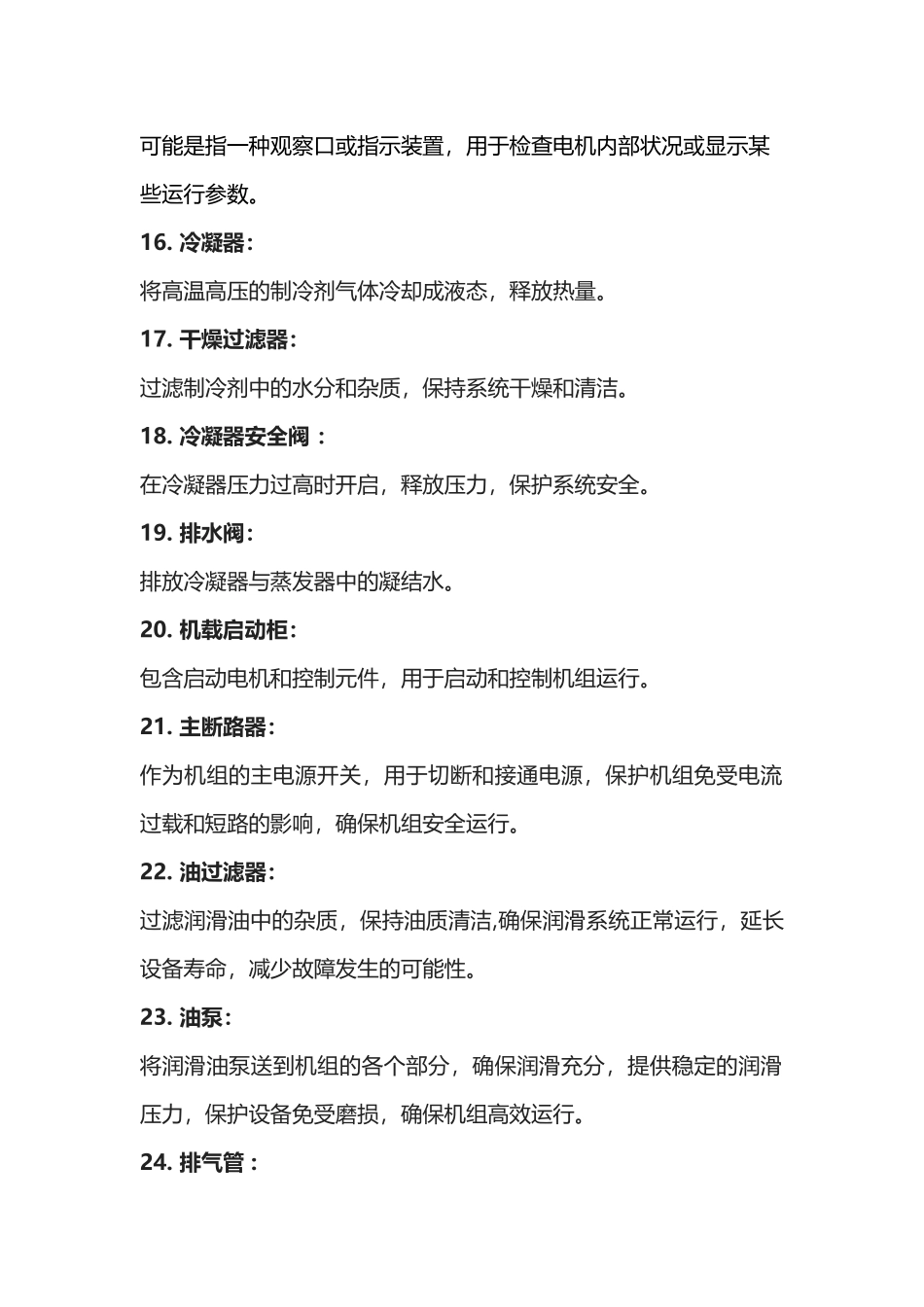

离心式机组运维必修课:30个关键部件作用详解_第3页
3/5
一、离心式冷水机组的结构组成说明:以下内容序号与图示编号一一对应,请按照文本序号顺序阅读解析内容。1. 制冷剂视夜镜 :用于观察制冷剂在系统中的流动情况,帮助检测系统中是否存在湿气或杂质。2. 蒸发器:是制冷循环的核心部分之一,制冷剂在此处吸收被冷却介质(通常是水)的热量并蒸发成气体,从而达到降低介质温度的目的。3. 制冷剂充注阀 :用于向系统中添加或补充制冷剂,确保系统内有足够的制冷剂量以维持最佳运行状态。4. 油冷却器:用于冷却压缩机使用的润滑油,防止因油温过高导致的润滑不良问题。5. 蒸发器进出水温度传感器:监测进入和离开蒸发器的水温,帮助控制系统根据需要调整运行参数,保证制冷效果。6. 冷凝器进出水温度传感器:监控冷凝器中水流的温度变化,有助于评估冷凝效率,并为系统调节提供依据。7. 微机控制系统:整个冷水机组的控制中心,负责监控和调节各种运行参数,如温度、压力等,以实现自动化操作和节能目标。8. 导叶调节机构 :用于调节进入压缩机的制冷剂流量,进而影响压缩机的工作负荷和输出能力,实现能量调节功能。9. 离心式压缩机:利用高速旋转的叶轮对制冷剂做功,提高其压力和温度,使制冷剂能够有效地在系统中循环。10. 油位视液镜:用来检查压缩机内部润滑油的油位,确保油量处于适当水平以保障压缩机正常运转。11. 放油及油充注阀:用于排放旧油或添加新油到压缩机,保持适当的油量和质量。12. 主电动机:驱动压缩机工作的动力源,为制冷循环提供必要的机械能。13. 电机视镜:观察口用于检查电机内部状况。14. 蒸发器水压差传感器:可能是指一种观察口或指示装置,用于检查电机内部状况或显示某些运行参数。15. 冷凝器水压差传感器:可能是指一种观察口或指示装置,用于检查电机内部状况或显示某些运行参数。16. 冷凝器:将高温高压的制冷剂气体冷却成液态,释放热量。17. 干燥过滤器:过滤制冷剂中的水分和杂质,保持系统干燥和清洁。18. 冷凝器安全阀 :在冷凝器压力过高时开启,释放压力,保护系统安全。19. 排水阀:排放冷凝器与蒸发器中的凝结水。20. 机载启动柜:包含启动电机和控制元件,用于启动和控制机组运行。21. 主断路器:作为机组的主电源开关,用于切断和接通电源,保护机组免受电流过载和短路的影响,确保机组安全运行。22. 油过滤器:过滤润滑油中的杂质,保持油质清洁,确保润滑系统正常运行,延长设备寿命,减少故障发生的可能性。23. 油泵:将润...
