女儿墙顶悬挑飘板模板支撑施工工法

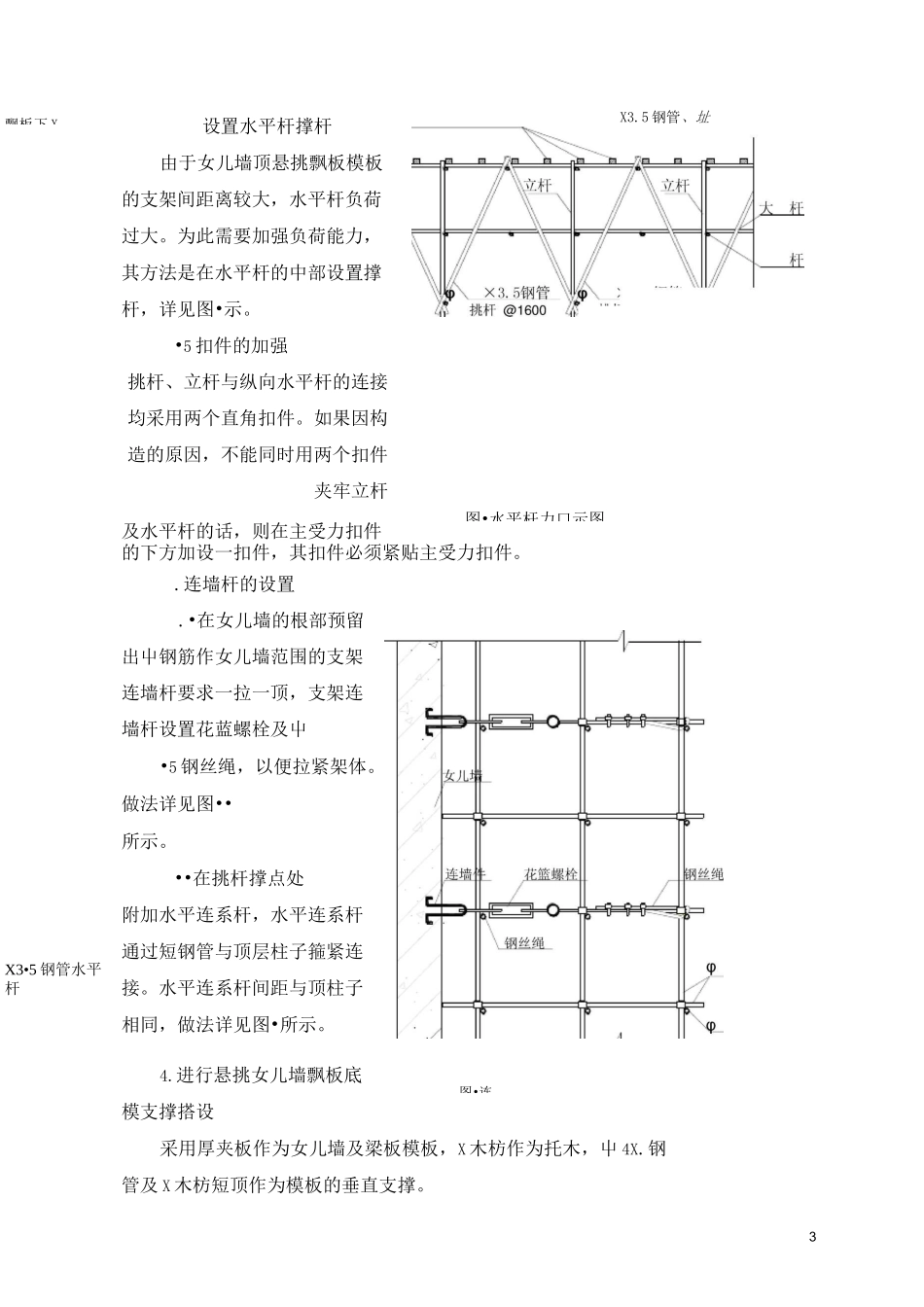

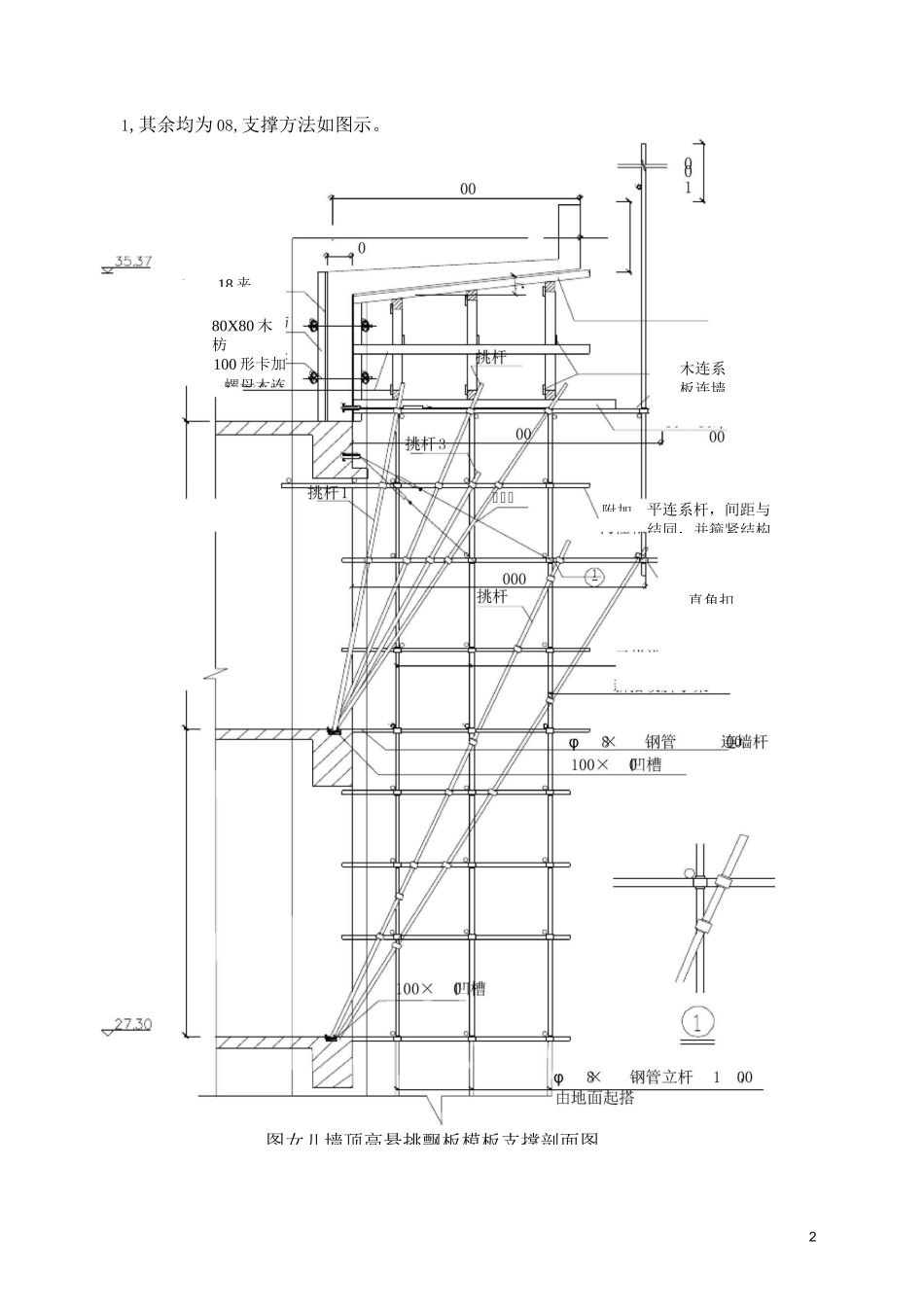

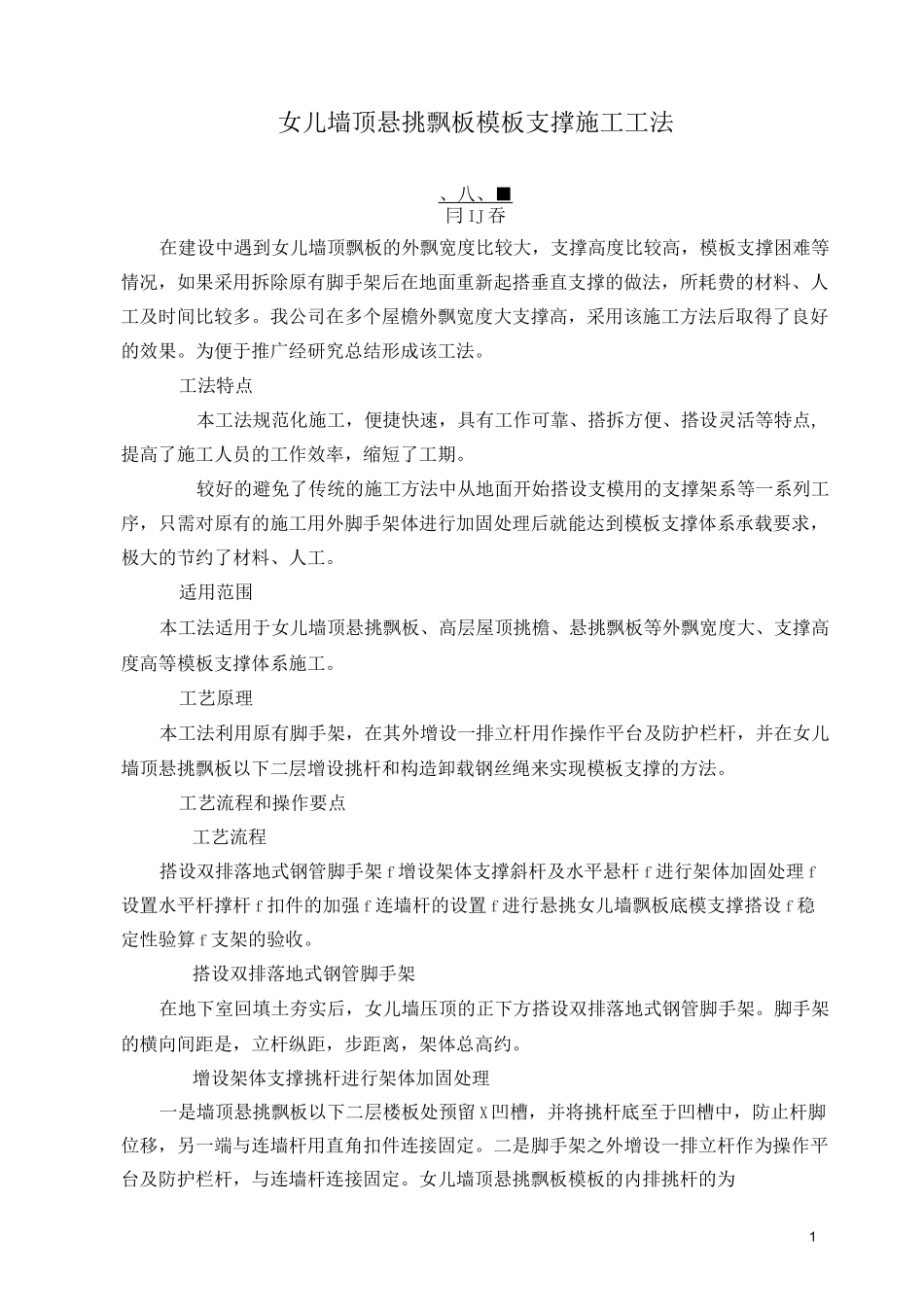

1女儿墙顶悬挑飘板模板支撑施工工法、八、 ■ 冃 IJ 吞在建设中遇到女儿墙顶飘板的外飘宽度比较大，支撑高度比较高，模板支撑困难等情况，如果采用拆除原有脚手架后在地面重新起搭垂直支撑的做法，所耗费的材料、人工及时间比较多。我公司在多个屋檐外飘宽度大支撑高，采用该施工方法后取得了良好的效果。为便于推广经研究总结形成该工法。工法特点本工法规范化施工，便捷快速，具有工作可靠、搭拆方便、搭设灵活等特点,提高了施工人员的工作效率，缩短了工期。较好的避免了传统的施工方法中从地面开始搭设支模用的支撑架系等一系列工序，只需对原有的施工用外脚手架体进行加固处理后就能达到模板支撑体系承载要求，极大的节约了材料、人工。适用范围本工法适用于女儿墙顶悬挑飘板、高层屋顶挑檐、悬挑飘板等外飘宽度大、支撑高度高等模板支撑体系施工。工艺原理本工法利用原有脚手架，在其外增设一排立杆用作操作平台及防护栏杆，并在女儿墙顶悬挑飘板以下二层增设挑杆和构造卸载钢丝绳来实现模板支撑的方法。工艺流程和操作要点工艺流程搭设双排落地式钢管脚手架 f 增设架体支撑斜杆及水平悬杆 f 进行架体加固处理 f设置水平杆撑杆 f 扣件的加强 f 连墙杆的设置 f 进行悬挑女儿墙飘板底模支撑搭设 f 稳定性验算 f 支架的验收。搭设双排落地式钢管脚手架在地下室回填土夯实后，女儿墙压顶的正下方搭设双排落地式钢管脚手架。脚手架的横向间距是，立杆纵距，步距离，架体总高约。增设架体支撑挑杆进行架体加固处理一是墙顶悬挑飘板以下二层楼板处预留 X 凹槽，并将挑杆底至于凹槽中，防止杆脚位移，另一端与连墙杆用直角扣件连接固定。二是脚手架之外增设一排立杆作为操作平台及防护栏杆，与连墙杆连接固定。女儿墙顶悬挑飘板模板的内排挑杆的为=80X80 木枋•构柱已搭设脚手架新搭设脚图女儿墙顶高悬挑飘板模板支撑剖面图21,其余均为 08,支撑方法如图示。18 夹C直角扣附加平连系杆，间距与结同，并箍紧结构木连系板连墙80X80 木枋100 形卡加螺母木连X3.5 钢管、址'挑杆@1600图•水平杆力口示图3设置水平杆撑杆由于女儿墙顶悬挑飘板模板的支架间距离较大，水平杆负荷过大。为此需要加强负荷能力，其方法是在水平杆的中部设置撑杆，详见图•示。•5 扣件的加强挑杆、立杆与纵向水平杆的连接均采用两个直角扣件。如果因构造的原因，不能同时用两个扣件夹牢立杆及水平杆的话，则在主受力扣件的下方加设一扣件，其扣件必须...
