轨道巷维修锚索施工安全技术措施

轨道巷维修锚索施工安全技术措施_第1页
1/7
轨道巷维修锚索施工安全技术措施_第2页
2/7
轨道巷维修锚索施工安全技术措施_第3页
3/7

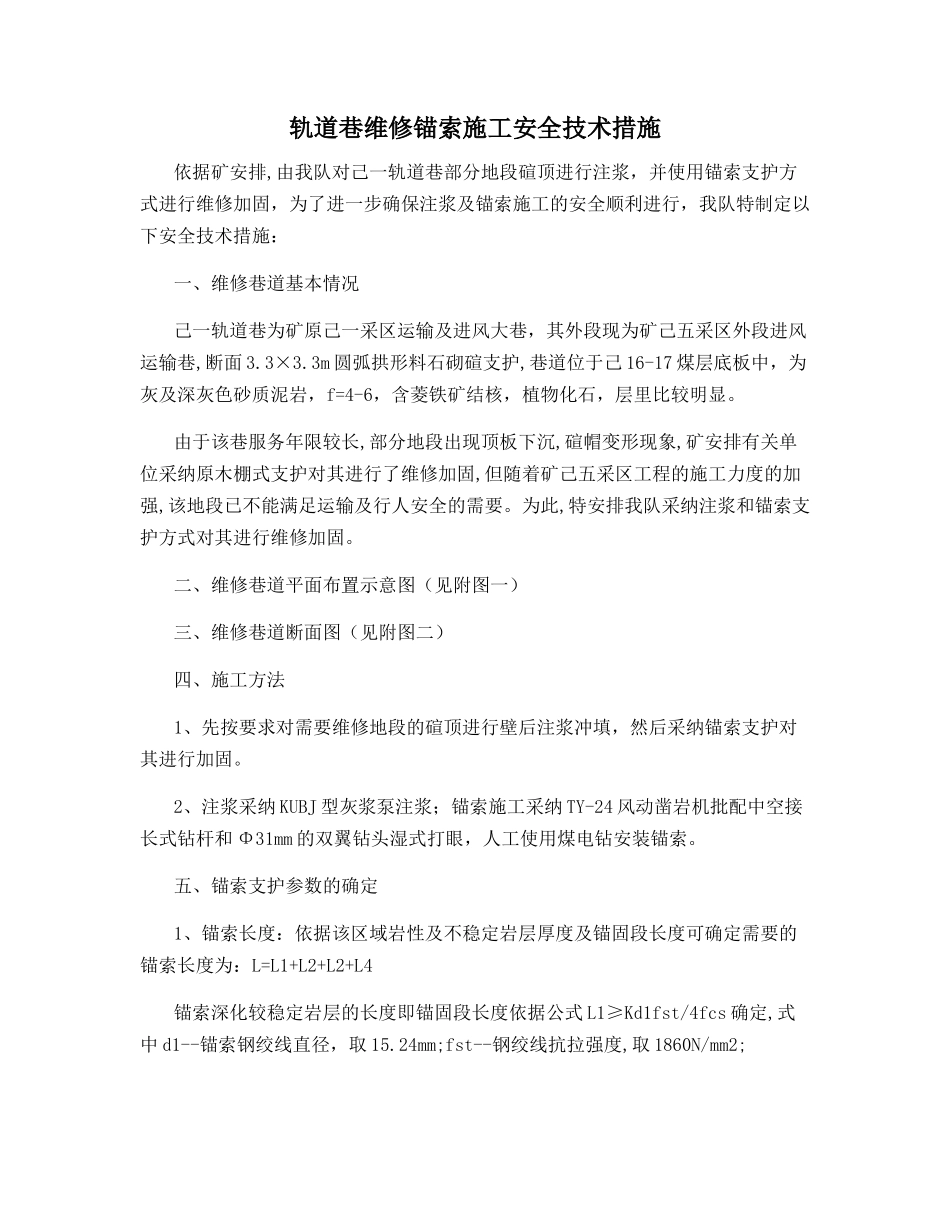

轨道巷维修锚索施工安全技术措施依据矿安排,由我队对己一轨道巷部分地段碹顶进行注浆,并使用锚索支护方式进行维修加固,为了进一步确保注浆及锚索施工的安全顺利进行,我队特制定以下安全技术措施:一、维修巷道基本情况己一轨道巷为矿原己一采区运输及进风大巷,其外段现为矿己五采区外段进风运输巷,断面 3.3×3.3m 圆弧拱形料石砌碹支护,巷道位于己 16-17 煤层底板中,为灰及深灰色砂质泥岩,f=4-6,含菱铁矿结核,植物化石,层里比较明显。由于该巷服务年限较长,部分地段出现顶板下沉,碹帽变形现象,矿安排有关单位采纳原木棚式支护对其进行了维修加固,但随着矿己五采区工程的施工力度的加强,该地段已不能满足运输及行人安全的需要。为此,特安排我队采纳注浆和锚索支护方式对其进行维修加固。二、维修巷道平面布置示意图(见附图一)三、维修巷道断面图(见附图二)四、施工方法1、先按要求对需要维修地段的碹顶进行壁后注浆冲填,然后采纳锚索支护对其进行加固。2、注浆采纳 KUBJ 型灰浆泵注浆;锚索施工采纳 TY-24 风动凿岩机批配中空接长式钻杆和 Φ31mm 的双翼钻头湿式打眼,人工使用煤电钻安装锚索。五、锚索支护参数的确定1、锚索长度:依据该区域岩性及不稳定岩层厚度及锚固段长度可确定需要的锚索长度为:L=L1+L2+L2+L4锚索深化较稳定岩层的长度即锚固段长度依据公式 L1≥Kd1fst/4fcs 确定,式中 d1--锚索钢绞线直径,取 15.24mm;fst--钢绞线抗拉强度,取 1860N/mm2;fcs--锚索与锚固剂设计粘结强度,钢绞线与树脂按 10N/mm2 计算;K-安全系数,取 2;La≥Kd1fst/4fcs≥(2×15.24×1860)/(4×10)=1417.32mm=1.4m;需要悬吊的不稳定岩层厚度 L2=4.6m;托盘及锚具的厚度 L2=0.1m;外露的涨拉长度 L4=0.2m;锚索总长度 L=L1+L2+L2+L4=1.4+4.6+0.1+0.2=6.3m2、锚索间排距 S:依据公式 L/S≥2 确定,锚索孔深度 L=6m,则锚索间距S≥3m,故锚索间排距为 3m。3、锚索锚固力 P:依据公式 KP≥fcs 确定,则锚固力 P 应不低于 5N/mm2 即500N/cm2依据以上计算,采纳 TY-24 风动凿岩机批配中空接长式钻杆和 Φ31mm 的双翼钻头湿式打眼,锚索支护选用长 6.5m,Φ15.24mm 的钢绞线,每根锚索配 4 个树脂药卷,间排距 3m,“五花”孔布置,锚索托盘用长 200mm 的 120 号槽钢加工。六、锚索支护、注浆质量标准及要求施工所用的材料:钢绞线、树脂药卷、水泥、砂、的材质、强度、质量、性能及各项配比、参量必须达到设计要...
