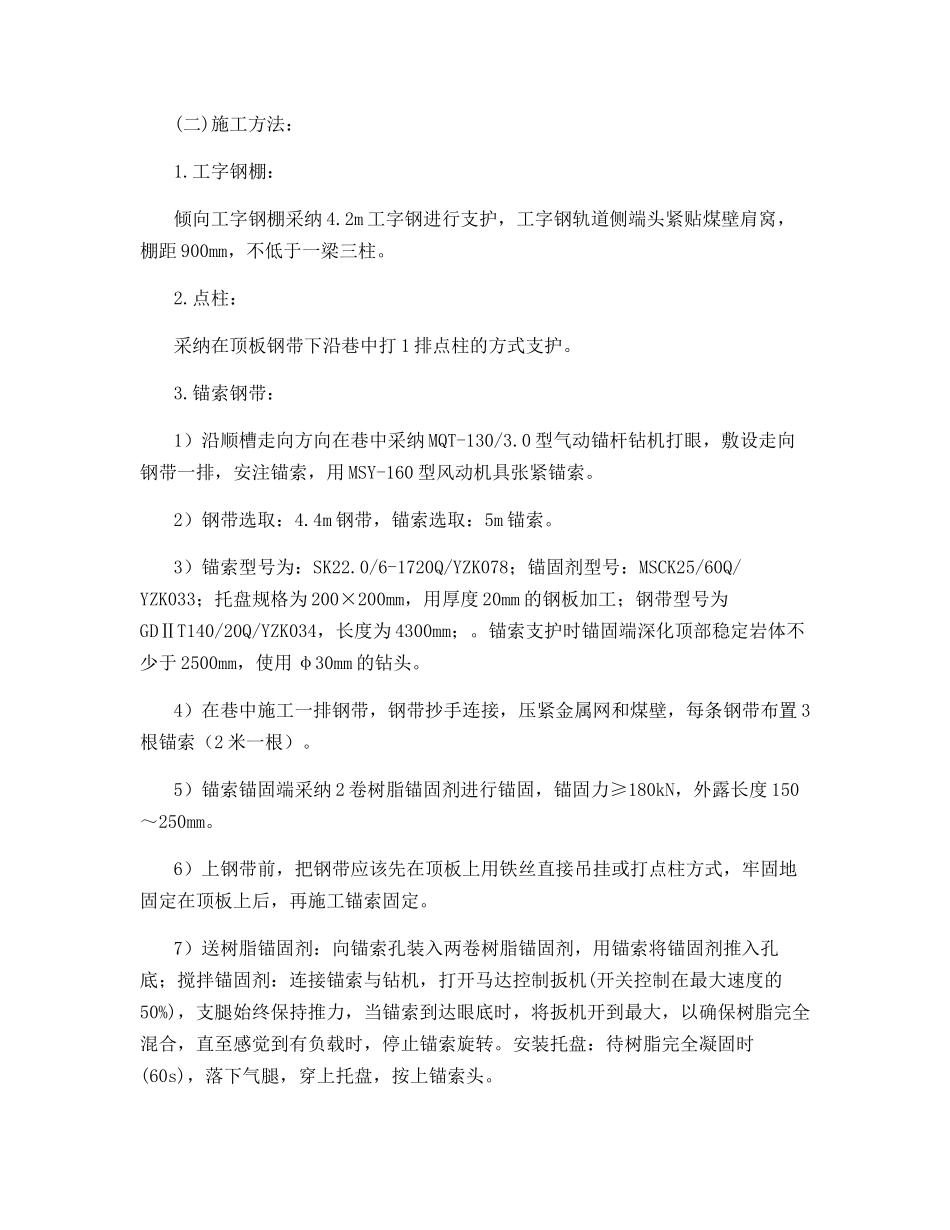

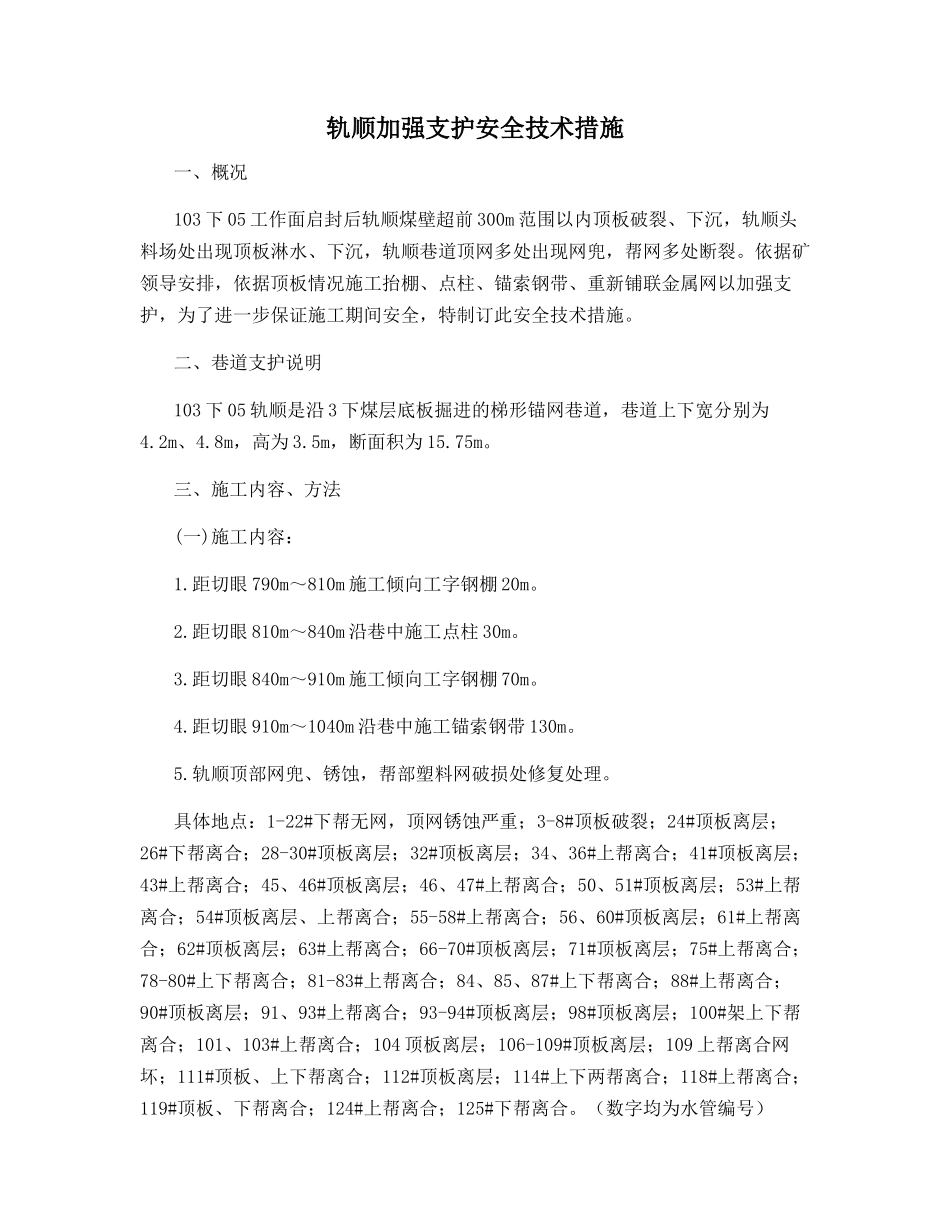

轨顺加强支护安全技术措施一、概况103 下 05 工作面启封后轨顺煤壁超前 300m 范围以内顶板破裂、下沉，轨顺头料场处出现顶板淋水、下沉，轨顺巷道顶网多处出现网兜，帮网多处断裂。依据矿领导安排，依据顶板情况施工抬棚、点柱、锚索钢带、重新铺联金属网以加强支护，为了进一步保证施工期间安全，特制订此安全技术措施。二、巷道支护说明103 下 05 轨顺是沿 3 下煤层底板掘进的梯形锚网巷道，巷道上下宽分别为4.2m、4.8m，高为 3.5m，断面积为 15.75m。三、施工内容、方法(一)施工内容：1.距切眼 790m～810m 施工倾向工字钢棚 20m。2.距切眼 810m～840m 沿巷中施工点柱 30m。3.距切眼 840m～910m 施工倾向工字钢棚 70m。4.距切眼 910m～1040m 沿巷中施工锚索钢带 130m。5.轨顺顶部网兜、锈蚀，帮部塑料网破损处修复处理。具体地点：1-22#下帮无网，顶网锈蚀严重；3-8#顶板破裂；24#顶板离层；26#下帮离合；28-30#顶板离层；32#顶板离层；34、36#上帮离合；41#顶板离层；43#上帮离合；45、46#顶板离层；46、47#上帮离合；50、51#顶板离层；53#上帮离合；54#顶板离层、上帮离合；55-58#上帮离合；56、60#顶板离层；61#上帮离合；62#顶板离层；63#上帮离合；66-70#顶板离层；71#顶板离层；75#上帮离合；78-80#上下帮离合；81-83#上帮离合；84、85、87#上下帮离合；88#上帮离合；90#顶板离层；91、93#上帮离合；93-94#顶板离层；98#顶板离层；100#架上下帮离合；101、103#上帮离合；104 顶板离层；106-109#顶板离层；109 上帮离合网坏；111#顶板、上下帮离合；112#顶板离层；114#上下两帮离合；118#上帮离合；119#顶板、下帮离合；124#上帮离合；125#下帮离合。（数字均为水管编号）(二)施工方法：1.工字钢棚：倾向工字钢棚采纳 4.2m 工字钢进行支护，工字钢轨道侧端头紧贴煤壁肩窝，棚距 900mm，不低于一梁三柱。2.点柱：采纳在顶板钢带下沿巷中打 1 排点柱的方式支护。3.锚索钢带：1）沿顺槽走向方向在巷中采纳 MQT-130/3.0 型气动锚杆钻机打眼，敷设走向钢带一排，安注锚索，用 MSY-160 型风动机具张紧锚索。2）钢带选取：4.4m 钢带，锚索选取：5m 锚索。3）锚索型号为：SK22.0/6-1720Q/YZK078；锚固剂型号：MSCK25/60Q/YZK033；托盘规格为 200×200mm，用厚度 20mm 的钢板加工；钢带型号为GDⅡT140/20Q/YZK034，长度为 4300mm；。锚索支护时锚固端深化顶部稳定岩体不少于 2500mm，使用 φ30mm 的钻头...
