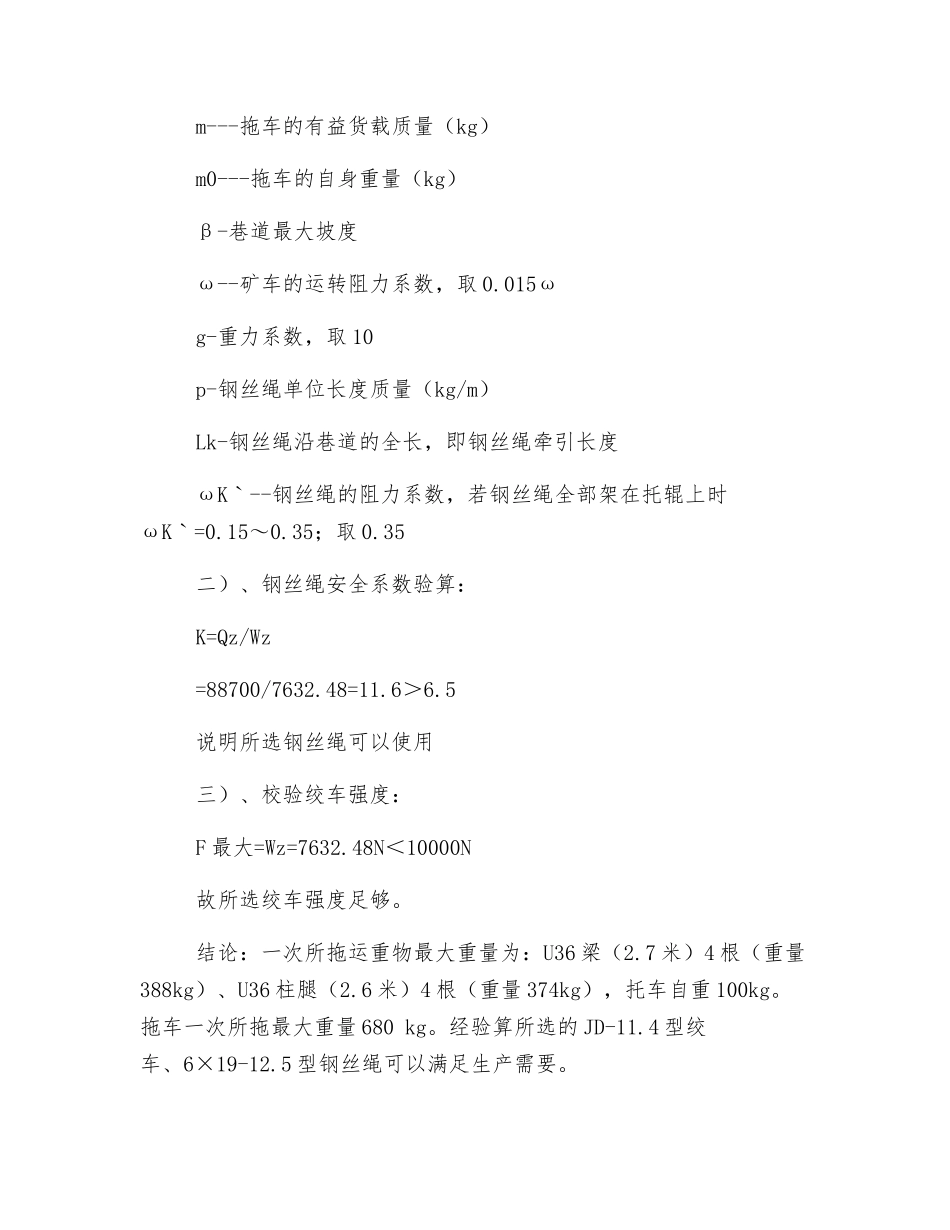

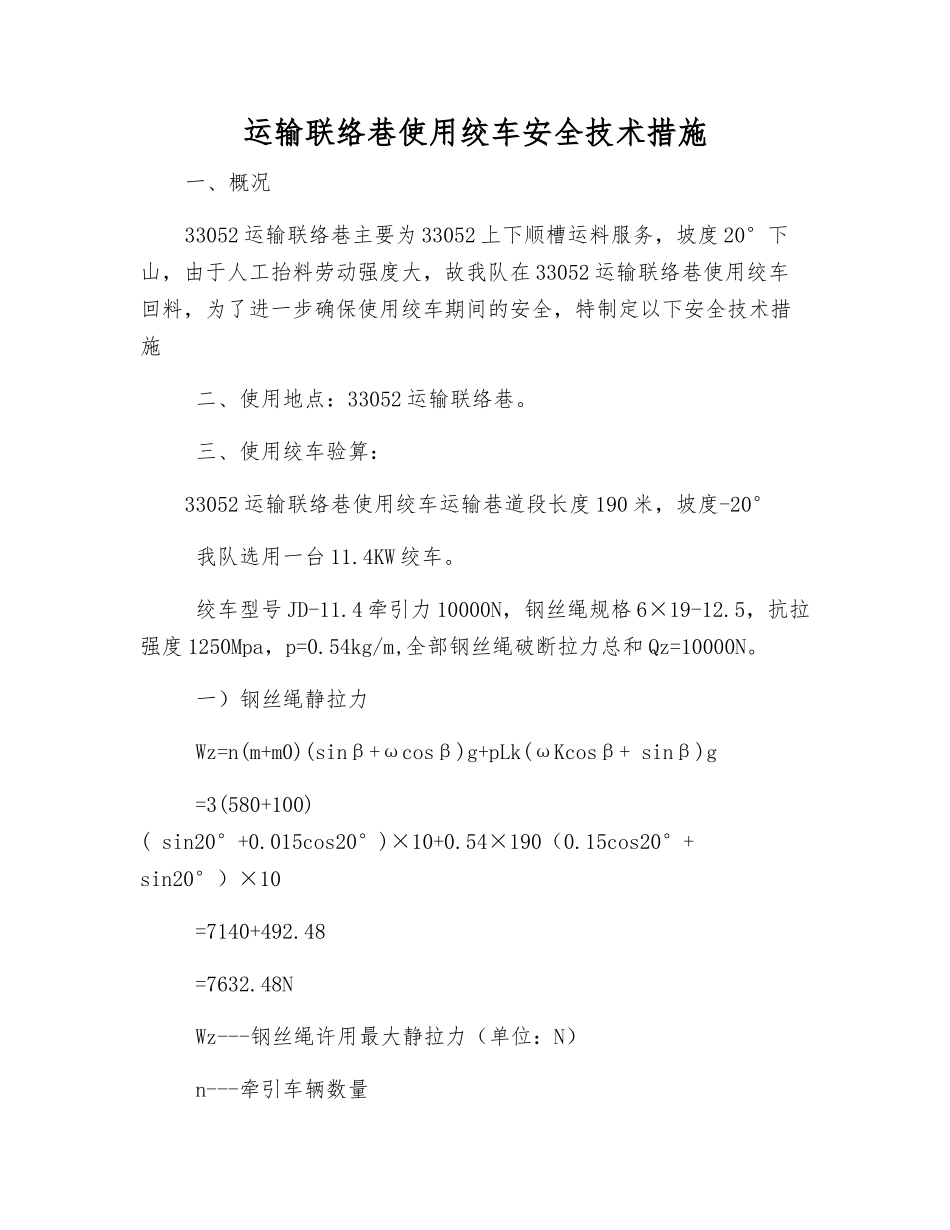

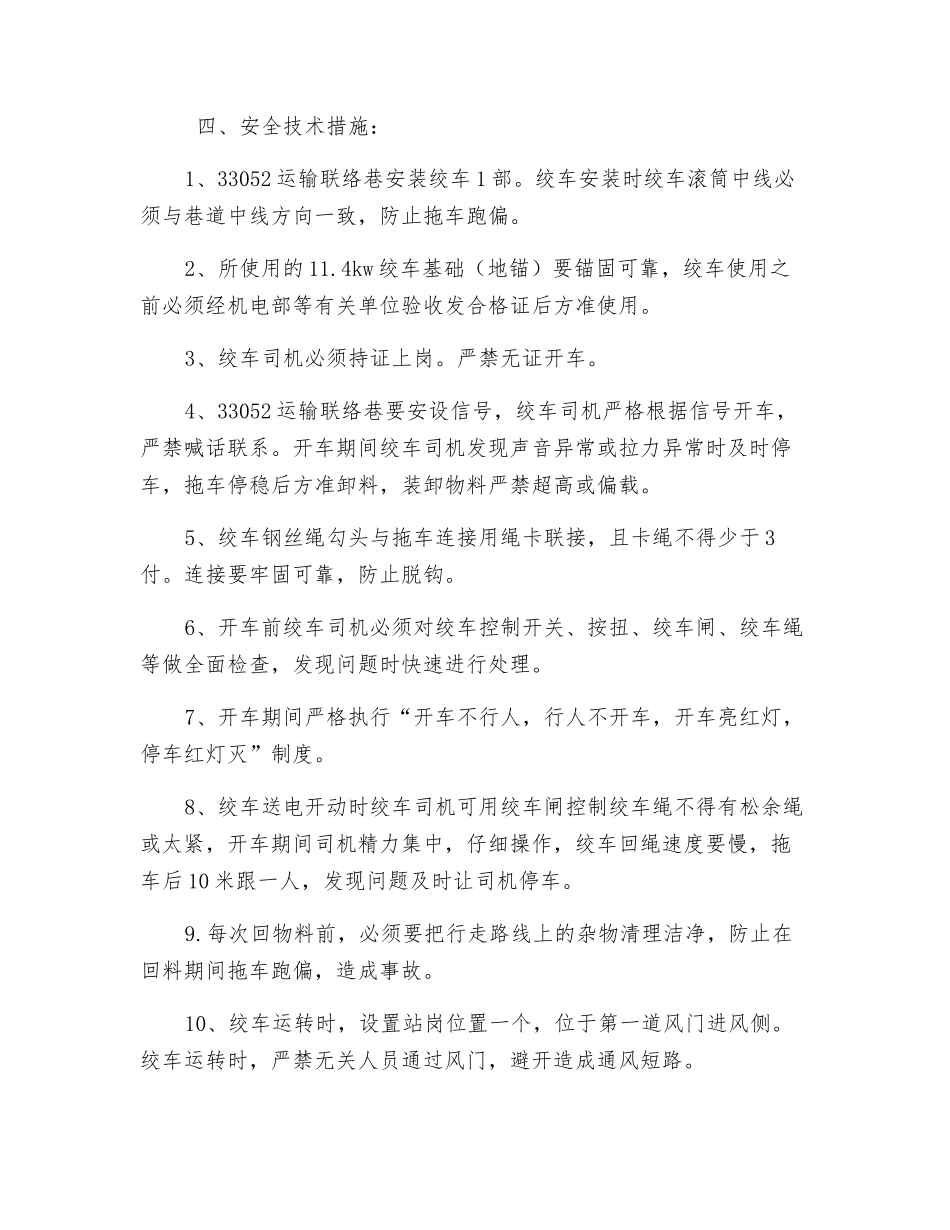

运输联络巷使用绞车安全技术措施一、概况33052 运输联络巷主要为 33052 上下顺槽运料服务,坡度 20°下山,由于人工抬料劳动强度大,故我队在 33052 运输联络巷使用绞车回料,为了进一步确保使用绞车期间的安全,特制定以下安全技术措施 二、使用地点:33052 运输联络巷。 三、使用绞车验算:33052 运输联络巷使用绞车运输巷道段长度 190 米,坡度-20° 我队选用一台 11.4KW 绞车。 绞车型号 JD-11.4 牵引力 10000N,钢丝绳规格 6×19-12.5,抗拉强度 1250Mpa,p=0.54kg/m,全部钢丝绳破断拉力总和 Qz=10000N。 一)钢丝绳静拉力 Wz=n(m+m0)(sinβ+ωcosβ)g+pLk(ωKcosβ+ sinβ)g =3(580+100)( sin20°+0.015cos20°)×10+0.54×190(0.15cos20°+ sin20°)×10 =7140+492.48 =7632.48N Wz---钢丝绳许用最大静拉力(单位:N) n---牵引车辆数量 m---拖车的有益货载质量(kg) m0---拖车的自身重量(kg) β-巷道最大坡度 ω--矿车的运转阻力系数,取 0.015ω g-重力系数,取 10 p-钢丝绳单位长度质量(kg/m) Lk-钢丝绳沿巷道的全长,即钢丝绳牵引长度 ωKˋ--钢丝绳的阻力系数,若钢丝绳全部架在托辊上时ωKˋ=0.15~0.35;取 0.35 二)、钢丝绳安全系数验算: K=Qz/Wz =88700/7632.48=11.6>6.5 说明所选钢丝绳可以使用 三)、校验绞车强度: F 最大=Wz=7632.48N<10000N 故所选绞车强度足够。 结论:一次所拖运重物最大重量为:U36 梁(2.7 米)4 根(重量388kg)、U36 柱腿(2.6 米)4 根(重量 374kg),托车自重 100kg。拖车一次所拖最大重量 680 kg。经验算所选的 JD-11.4 型绞车、6×19-12.5 型钢丝绳可以满足生产需要。 四、安全技术措施:1、33052 运输联络巷安装绞车 1 部。绞车安装时绞车滚筒中线必须与巷道中线方向一致,防止拖车跑偏。2、所使用的 11.4kw 绞车基础(地锚)要锚固可靠,绞车使用之前必须经机电部等有关单位验收发合格证后方准使用。3、绞车司机必须持证上岗。严禁无证开车。4、33052 运输联络巷要安设信号,绞车司机严格根据信号开车,严禁喊话联系。开车期间绞车司机发现声音异常或拉力异常时及时停车,拖车停稳后方准卸料,装卸物料严禁超高或偏载。5、绞车钢丝绳勾头与拖车连接用绳卡联接,且卡绳不得少于 3付。连接要牢固可靠,防止脱钩。6、开车前绞车司机必须对绞车控制开关、按扭、绞车闸、绞车绳等做全面检查,发现问题时快速进...
