防止接地网和过电压事故

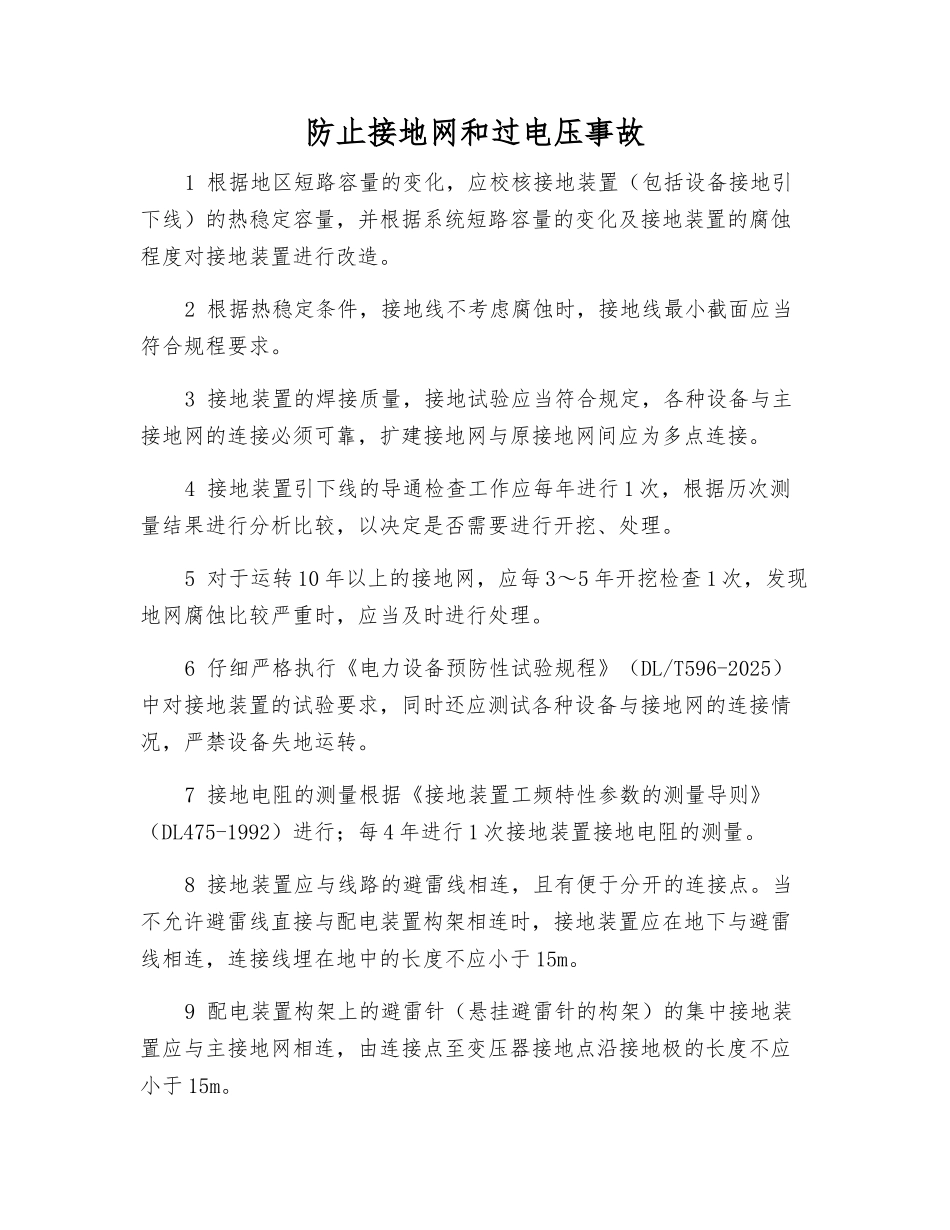

防止接地网和过电压事故1 根据地区短路容量的变化，应校核接地装置（包括设备接地引下线）的热稳定容量，并根据系统短路容量的变化及接地装置的腐蚀程度对接地装置进行改造。2 根据热稳定条件，接地线不考虑腐蚀时，接地线最小截面应当符合规程要求。3 接地装置的焊接质量，接地试验应当符合规定，各种设备与主接地网的连接必须可靠，扩建接地网与原接地网间应为多点连接。4 接地装置引下线的导通检查工作应每年进行 1 次，根据历次测量结果进行分析比较，以决定是否需要进行开挖、处理。5 对于运转 10 年以上的接地网，应每 3～5 年开挖检查 1 次，发现地网腐蚀比较严重时，应当及时进行处理。6 仔细严格执行《电力设备预防性试验规程》（DL/T596-2025）中对接地装置的试验要求，同时还应测试各种设备与接地网的连接情况，严禁设备失地运转。7 接地电阻的测量根据《接地装置工频特性参数的测量导则》（DL475-1992）进行；每 4 年进行 1 次接地装置接地电阻的测量。8 接地装置应与线路的避雷线相连，且有便于分开的连接点。当不允许避雷线直接与配电装置构架相连时，接地装置应在地下与避雷线相连，连接线埋在地中的长度不应小于 15m。9 配电装置构架上的避雷针（悬挂避雷针的构架）的集中接地装置应与主接地网相连，由连接点至变压器接地点沿接地极的长度不应小于 15m。10 独立避雷针（线）宜设独立的接地装置。独立避雷针不应设在人常常通行的地方，避雷针及其接地装置与道路或入口等的距离不宜小于 3m，否则应实行均压措施。在非高土壤电阻率地区，其接地电阻不宜超过 10Ω。当有困难时，该接地装置可与主接地网连接，但避雷针与主接地网的地下连接点至 35kV 及以下设备与主接地网的地下连接点之间，沿接地体的长度不得小于 15m。11 防止变压器中性点过电压事故11.1 切合 220kV 及以上有效接地系统中性点不接地的空载变压器时，应该先将该变压器中性点临时接地。11.2 并列运转的 220kV 主变中性点应保证一台变压器可靠接地。12 防止谐振过电压事故12.1 为了防止 220kV 及以上电压等级断路器断口均压电容与母线电磁式电压互感器发生谐振过电压，可通过改变运转和操作方式避开形成谐振过电压条件。12.2 为了防止中性点非直接接地系统发生由于电磁式电压互感器饱和产生的铁磁谐振过电压，应实行以下措施：在电压互感器（包括系统中的用户站）一次绕组中性点对地间串接线性或非线性消谐电阻、加零序电压互感器或在开口三角绕组加阻尼或其它专门消除此类谐振的装置。
