新手施工员测量放线手册

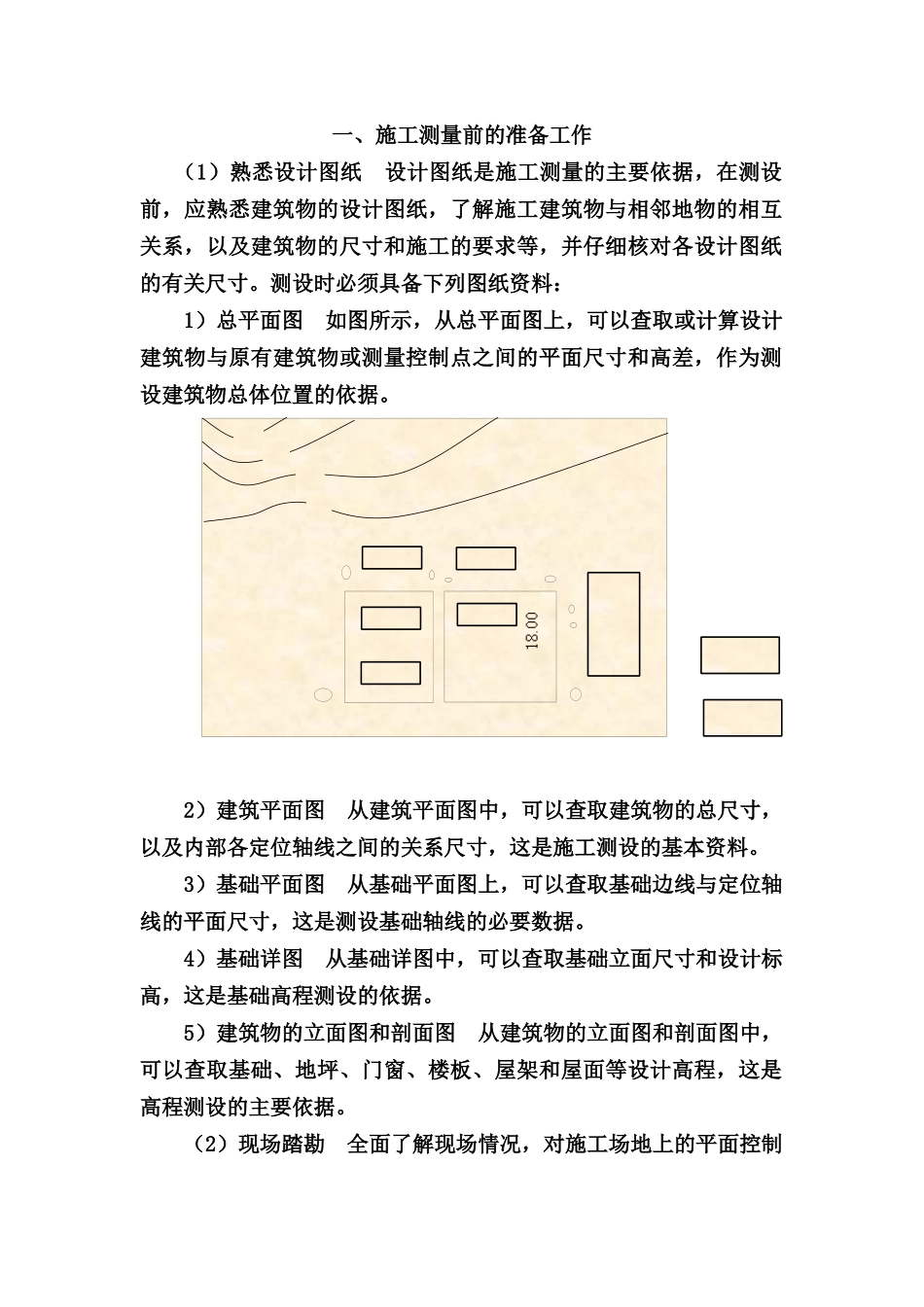

新手施工员测量放线手册_第1页
1/48

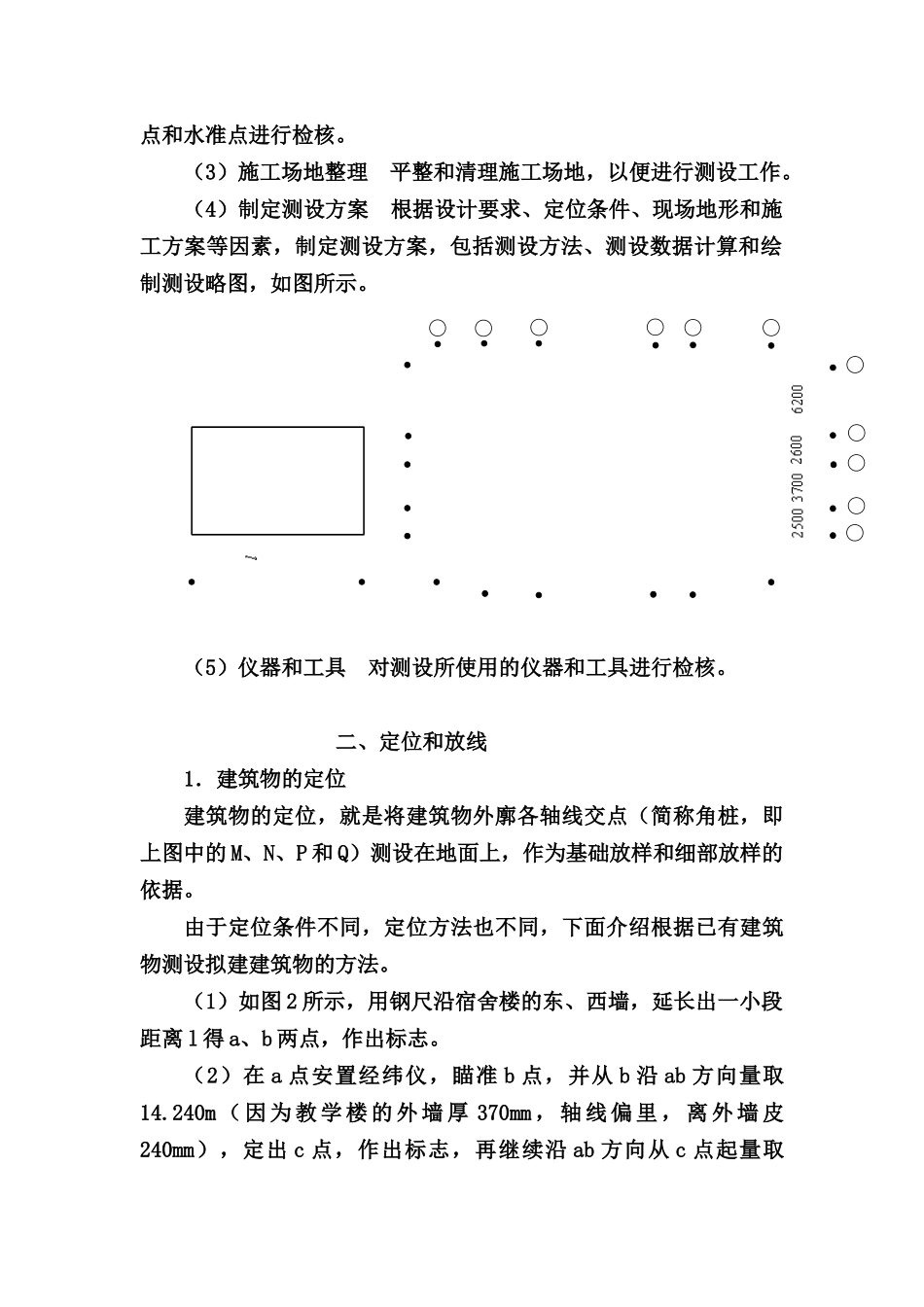

新手施工员测量放线手册_第2页
2/48
新手施工员测量放线手册_第3页
3/48
一、施工测量前的准备工作 (1)熟悉设计图纸 设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。测设时必须具备下列图纸资料:1)总平面图 如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。(3)施工场地整理 平整和清理施工场地,以便进行测设工作。(4)制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。(5)仪器和工具 对测设所使用的仪器和工具进行检核。 二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的 M、N、P 和 Q)测设在地面上,作为基础放样和细部放样的依据。由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。(1)如图 2 所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离 l 得 a、b 两点,作出标志。(2)在 a 点安置经纬仪,瞄准 b 点,并从 b 沿 ab 方向量取14.240m ( 因 为 教 学 楼 的 外 墙 厚 370mm , 轴 线 偏 里 , 离 外 墙 皮240mm),定出 c 点,作出标志,再继续沿 ab 方向从 c 点起量取25.800m,定出 d 点,作出标志,cd 线就是测设教学楼平面位置的建筑基线。(3)分别在 c、d 两点安置经纬仪,瞄准 a 点,顺时针方向测设 90˚,沿此视线方向量取距离 l+0.240m,定出 M、Q 两点,作出标志,再继续量取 15.000m,定出 N、P 两点,作出标志。M、N、P、Q四点即为教学楼外廓定位轴线的交点。(4)检查 NP 的距离是否等于 25.8...
