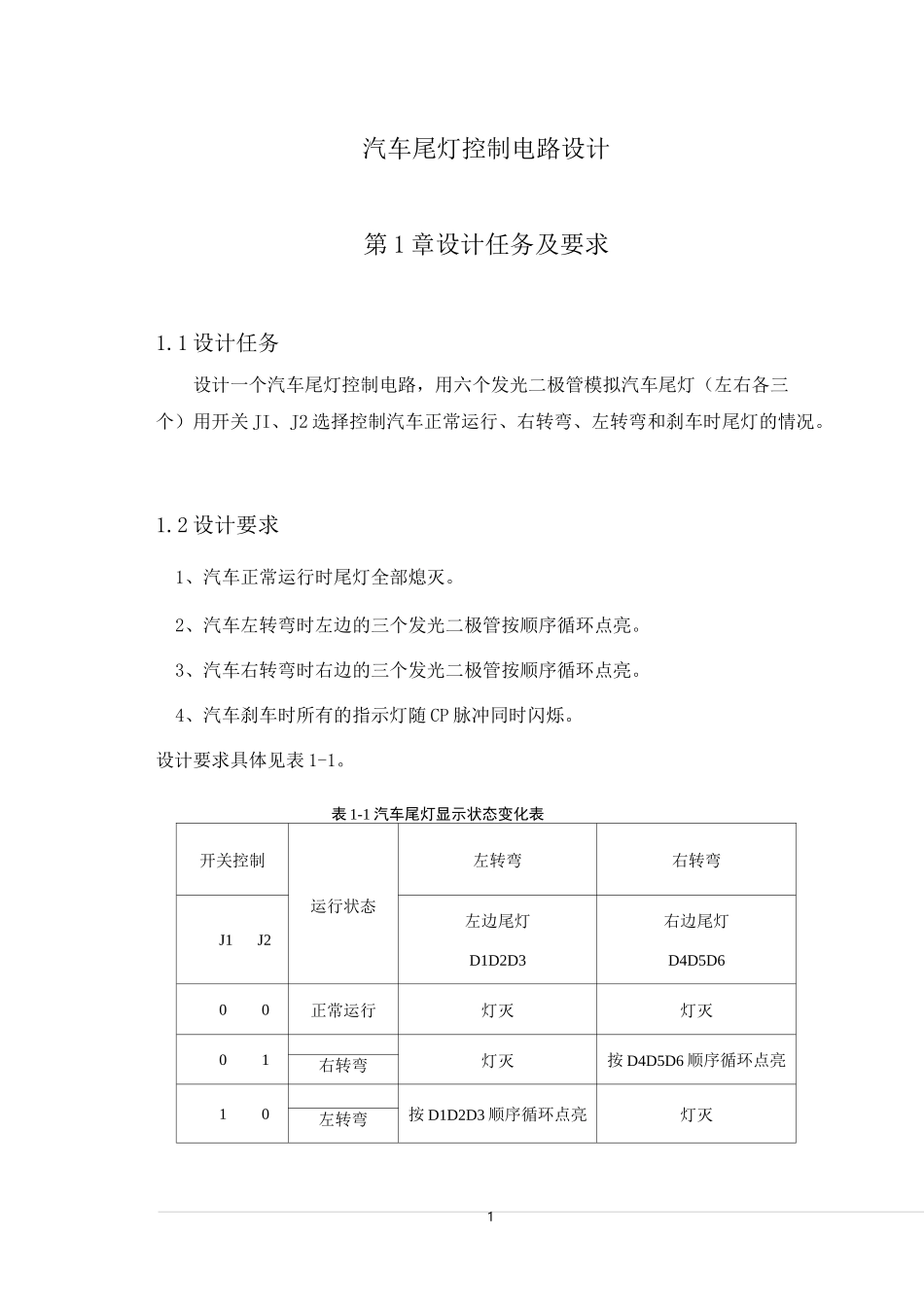

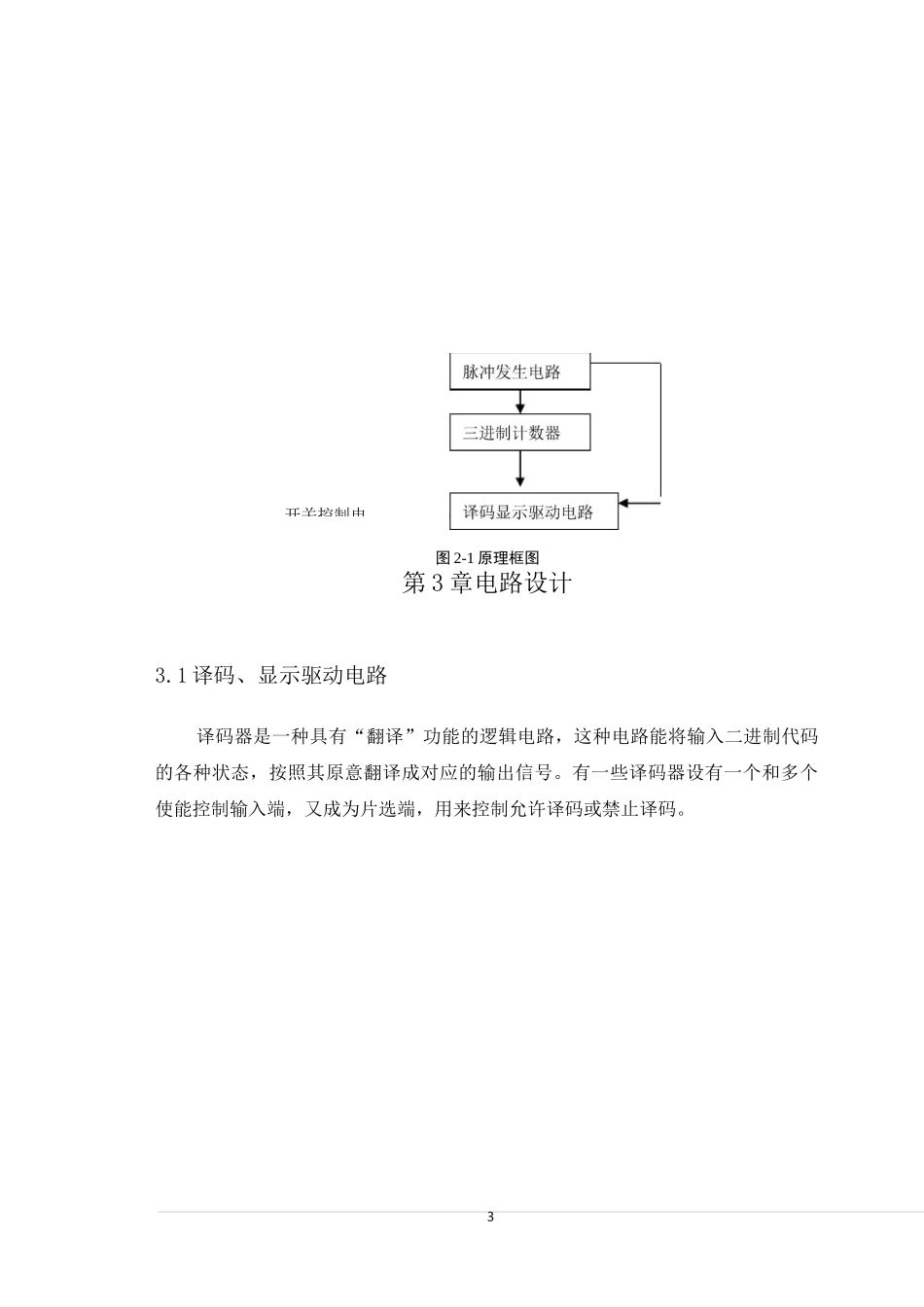

1汽车尾灯控制电路设计第 1 章设计任务及要求1.1 设计任务设计一个汽车尾灯控制电路，用六个发光二极管模拟汽车尾灯（左右各三个）用开关 JI、J2 选择控制汽车正常运行、右转弯、左转弯和刹车时尾灯的情况。1.2 设计要求1、汽车正常运行时尾灯全部熄灭。2、汽车左转弯时左边的三个发光二极管按顺序循环点亮。3、汽车右转弯时右边的三个发光二极管按顺序循环点亮。4、汽车刹车时所有的指示灯随 CP 脉冲同时闪烁。设计要求具体见表 1-1。表 1-1 汽车尾灯显示状态变化表开关控制左转弯右转弯J1J2运行状态左边尾灯D1D2D3右边尾灯D4D5D600正常运行灯灭灯灭01灯灭按 D4D5D6 顺序循环点亮右转弯10按 D1D2D3 顺序循环点亮灯灭左转弯洛阳理工学院课程设计报告211临时刹车所有尾灯同时闪烁开关控制电3图 2-1 原理框图第 3 章电路设计3.1 译码、显示驱动电路译码器是一种具有“翻译”功能的逻辑电路，这种电路能将输入二进制代码的各种状态，按照其原意翻译成对应的输出信号。有一些译码器设有一个和多个使能控制输入端，又成为片选端，用来控制允许译码或禁止译码。洛阳理工学院课程设计报告4洛阳理工学院课程设计报告5表 3-174LS138 的功能表洛阳理工学院课程设计报告6洛阳理工学院课程设计报告洛阳理工学院课程设计报告8Qn=JQn+KQn洛阳理工学院课程设计报告3.2 J-K 触发器JK 触发器是数字电路触发器中的一种电路单元。JK 触发器具有置 0、置 1、保持和翻转功能，在各类集成触发器中，JK 触发器的功能最为齐全。在实际应用中，它不仅有很强的通用性，而且能灵活地转换其他类型的触发器。由 JK 触发器可以构成 D 触发器和 T 触发器。图 3-3 为 JK 触发器的逻辑符号。JK 触发器的状态方程为：洛阳理工学院课程设计报告10设触发器的初始状态为 1 态。当 CP=1 时，由于主触发器的 R=1,S=0,它翻转成 0 态。当 CP 下跳时，从触发器也翻转成 0 态。如果触发器的初始状态为 0 态,当 CP=1 时，由于主触发器的 R=0,S=0,它保持原态不变；在 CP 从 1 下跳为 0 时,由于从触发器的 R=1,S=0,也保持 0 态。要实现三进制计数，其状态图如表 3-2 所示:表 3-2 三进制计数器的状态表11洛阳理工学院课程设计报告01101000根据 JK 触发器的状态激励方程 Qn+l=JQn+KQn可得出：J=QnK=Q】三进制计数器可由两个 JK 触发器连接实现。其电路图如 3-6 所示：图 3-6JK 触发器构成的三进制计数器电路图3.3 ...
