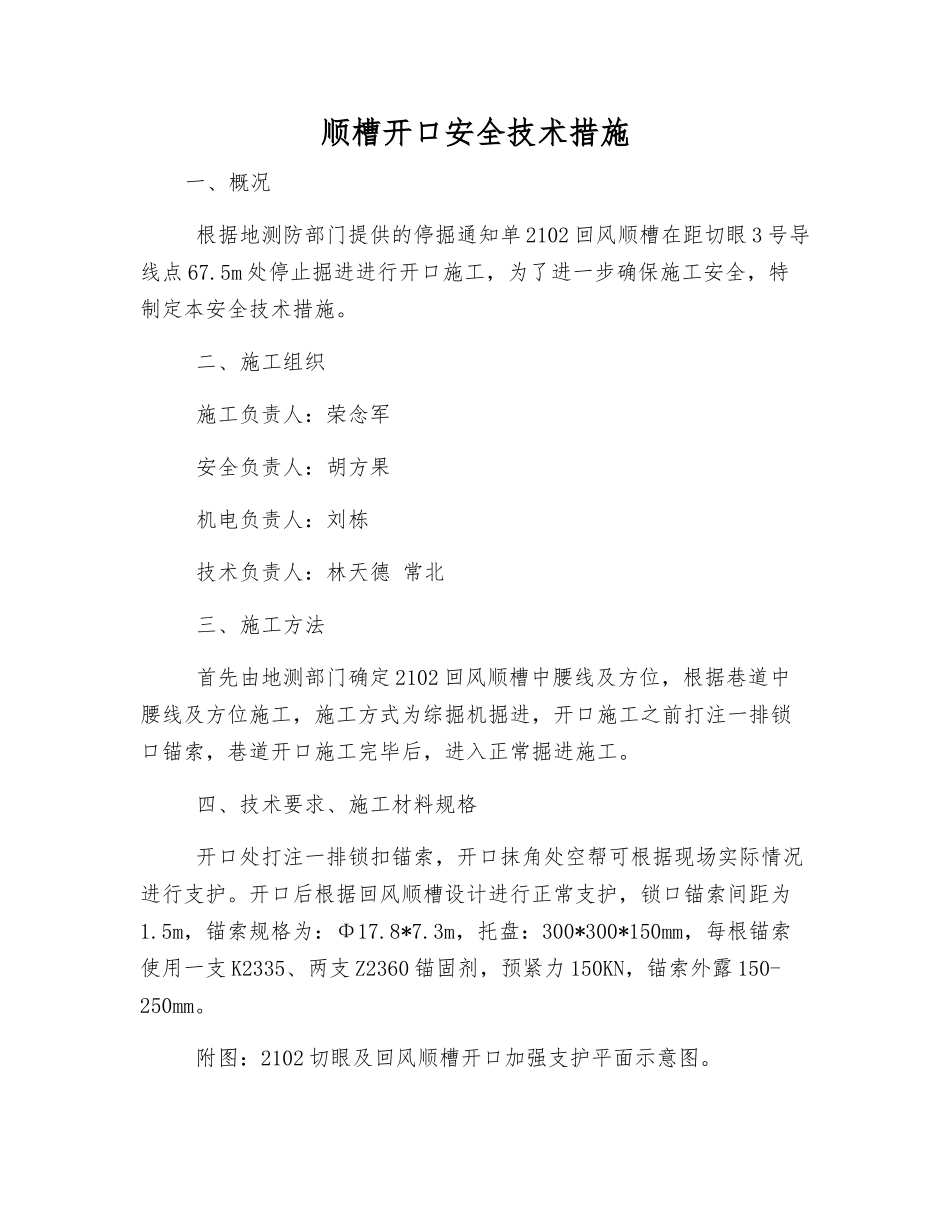

顺槽开口安全技术措施一、概况 根据地测防部门提供的停掘通知单 2102 回风顺槽在距切眼 3 号导线点 67.5m 处停止掘进进行开口施工,为了进一步确保施工安全,特制定本安全技术措施。 二、施工组织 施工负责人:荣念军 安全负责人:胡方果 机电负责人:刘栋 技术负责人:林天德 常北 三、施工方法 首先由地测部门确定 2102 回风顺槽中腰线及方位,根据巷道中腰线及方位施工,施工方式为综掘机掘进,开口施工之前打注一排锁口锚索,巷道开口施工完毕后,进入正常掘进施工。 四、技术要求、施工材料规格 开口处打注一排锁扣锚索,开口抹角处空帮可根据现场实际情况进行支护。开口后根据回风顺槽设计进行正常支护,锁口锚索间距为1.5m,锚索规格为:Φ17.8*7.3m,托盘:300*300*150mm,每根锚索使用一支 K2335、两支 Z2360 锚固剂,预紧力 150KN,锚索外露 150-250mm。 附图:2102 切眼及回风顺槽开口加强支护平面示意图。 五、排煤(矸)、运输、通风、供风、供水系统。1、排煤矸系统:40t 刮板输送→切眼简易皮带→2102 运输顺槽800 皮带输送机→胶带上山 800 皮带输送机→轨道大巷 800 皮带输送机→副平硐 800 皮带输送机→地面堆煤场。2、运输:地面料场→副平硐→轨道大巷→轨道上山→2102 运输顺槽→2102 切眼→2102 回风顺槽开口工作面。3、通风:轨道大巷→2102 运输顺槽→2102 切眼→回风顺槽开口工作面。4、压风:地面空压机房→副平硐压风管路→轨道大巷→轨道上山→2102 运输顺槽→2102 切眼→2102 回风顺槽开口工作面。5、供水:地面消防水池→副平硐供水管路→轨道大巷→轨道上山→2102 运输顺槽→2102 切眼→2102 回风顺槽开口工作面。 六、避灾路线2102 回风顺槽开口工作面→2102 切眼→2102 回风顺槽→胶带上山→泵站→胶轨联络横川→胶带大巷→主平硐→地面。 附图一:2102 回风顺槽断面示意图 附图二:2102 回风顺槽开口抹角加强支护示意图 附图二:避灾路线示意图
