12kV金属铠装移开式开关柜技术规范VIP免费

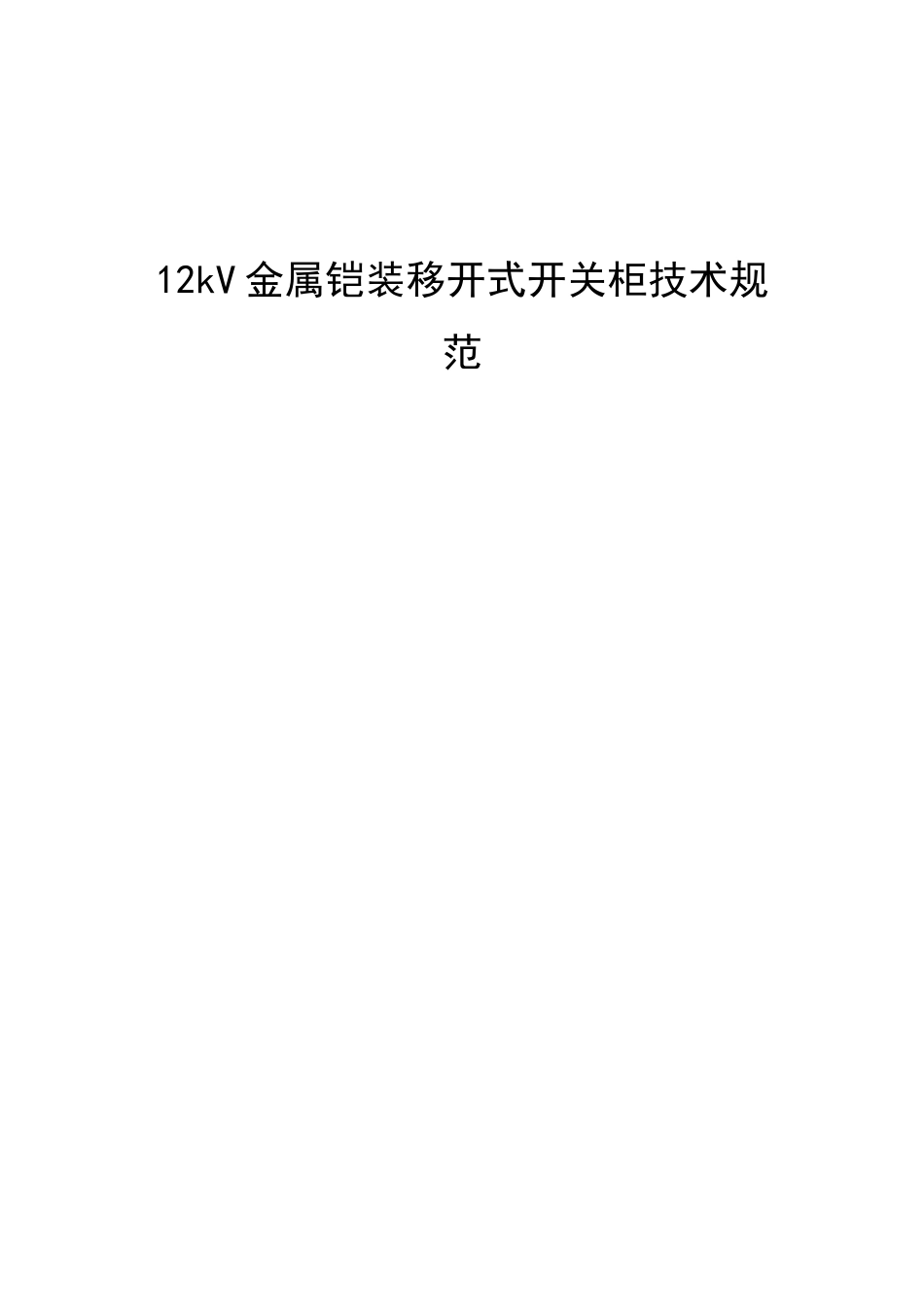

12kV金属铠装移开式开关柜技术规范_第1页
1/24
12kV金属铠装移开式开关柜技术规范_第2页
2/24
12kV金属铠装移开式开关柜技术规范_第3页
3/24
12kV金属铠装移开式开关柜技术规范目录1规范性引用文件..............................................................12性能要求....................................................................13标准技术参数..............................................................154使用环境条件表............................................................205试验......................................................................2012kV金属铠装移开式开关柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本适用于本文件。GB/T11022高压开关设备和控制设备标准的共用技术要求GB1207电磁式电压互感器GB1208电流互感器GB1984高压交流断路器GB1985高压交流隔离开关和接地开关GB39063.6kV~40.5kV交流金属封闭开关设备和控制设备GB/T5585电工用铜、铝及其合金母线GB6450干式电力变压器GB11032交流无间隙金属氧化物避雷器GB/T12022工业六氟化硫GB15166.2高压交流熔断器第2部分:限流熔断器GB50150电气装置安装工程电气设备交接试验标准GB/T4109交流电压高于1000V的绝缘套管SD318高压开关柜闭锁装置技术条件DL/T402高压交流断路器订货技术条件DL/T4043.6kV~40.5kV交流金属封闭开关设备和控制设备DL/T486高压交流隔离开关和接地开关DL/T593高压开关设备和控制设备标准的共用技术要求JB/T103053.6kV~40.5kV高压设备用户内有机材料支柱绝缘子技术条件IEC62271-100高压交流断路器2性能要求2.1整体要求2.1.1产品设计应能使设备安全地进行下述各项工作:正常运行、检查、维护操作、主回路验电、安装和(或)扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。2.1.2产品的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能,并满足与其他设备连接的要求。2.1.3类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。2.1.4各元件应符合各自的有关标准。40.5kV高压开关柜内的触头盒、穿墙套管采用双屏蔽结构,局部放电水平小于3pC。2.1.5高压开关柜内的进出线套管、机械活门、母排拐弯处等场强较为集中的部位,应采取倒角打磨等措施。所有铜排连接部位应镀银/搪锡处理。2.1.6柜体应采用敷铝锌钢板弯折后拴接而成或采用优质防锈处理的冷轧钢板制成,板厚不得小于2mm。2.1.7开关柜应分为断路器室、母线室、电缆室和控制仪表室等金属封闭的独立隔室,其中断路器室、母线室和电缆室均有独立的泄压通道。2.1.8断路器室的活门应标有“母线侧”、“线路侧”等识别字样。母线侧活门还应附有红色带电标志和相色标志。活门与断路器手车联锁。2.1.9开关柜按工程要求提供相序标识,柜体颜色为:Ral7035。2.1.10对最小空气间隙的要求:a)单纯以空气作为绝缘介质的开关柜,相间和相对地的最小空气间隙应满足下列要求。1)12kV:相间和相对地125mm,带电体至门155mm。2)40.5kV:相间和相对地300mm,带电体至门330mm。b)以空气和绝缘隔板组成的复合绝缘作为绝缘介质的开关柜,绝缘隔板应选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料。带电体与绝缘板之间的最小空气间隙应满足下述要求:1)对12kV设备应不小于30mm。2)对40.5kV设备应不小于60mm。c)开关柜内部导体采用的热缩绝缘材料老化寿命应与开关柜的使用寿命一致,并提供试验报告。2.1.11对接地的要求:a)开关柜的底架上均应设置可靠的适用于规定故障条件的接地端子,该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于12mm。接地连接点应标以清晰可见的接地符号。b)接地导体应采用铜质导体,在规定的接地故障条件下,在额定短路持续时间为4s时,其电流密度不应超过110A/mm2,但最小截面积不应小于240mm2。接地导体的末端应用铜质端子与设备的接地系统相连接,端子的电气接触面积应与接地导体的截面相适应,但最小电气接触面积不应小于160mm2。c)主回路...
