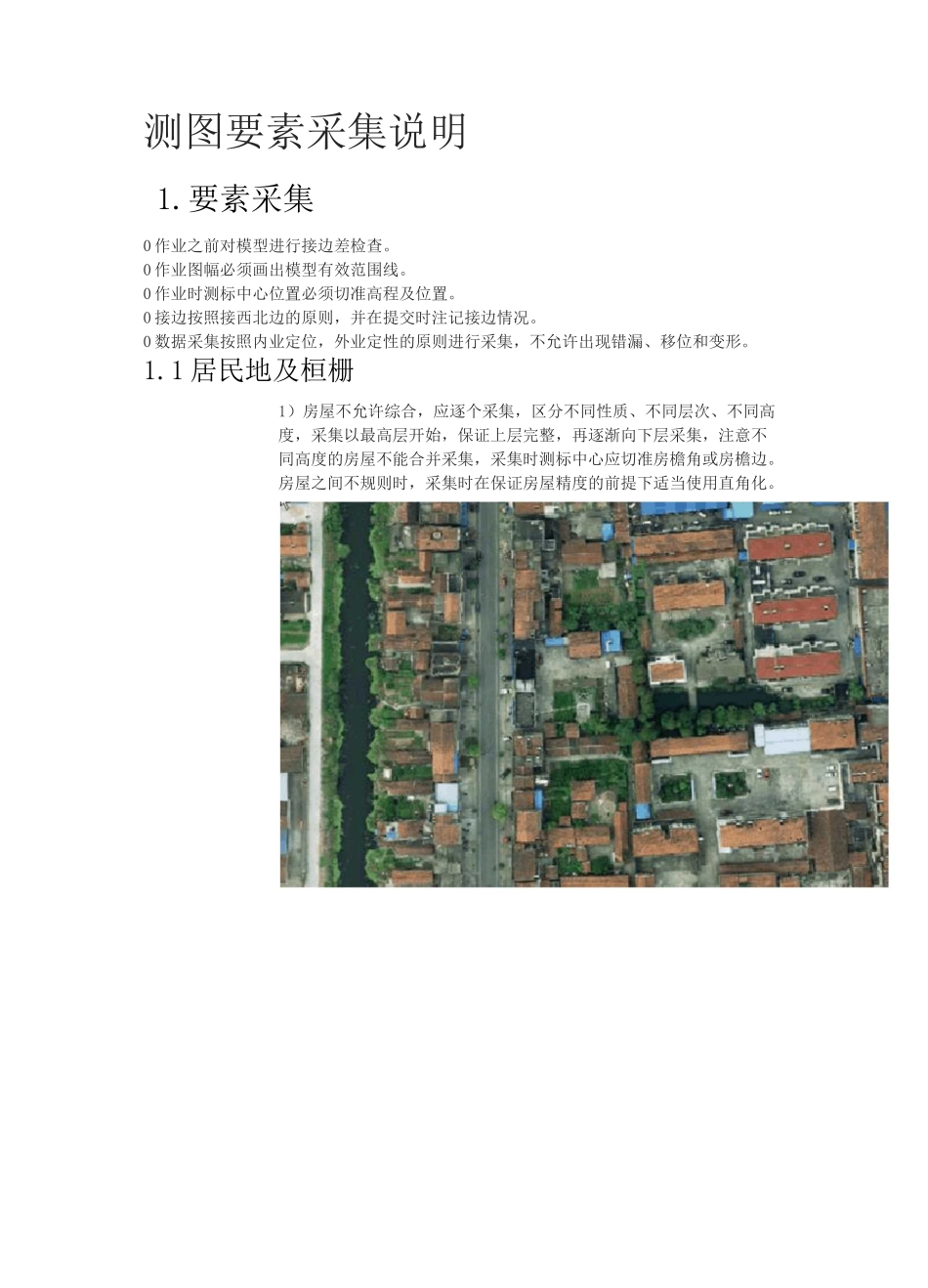

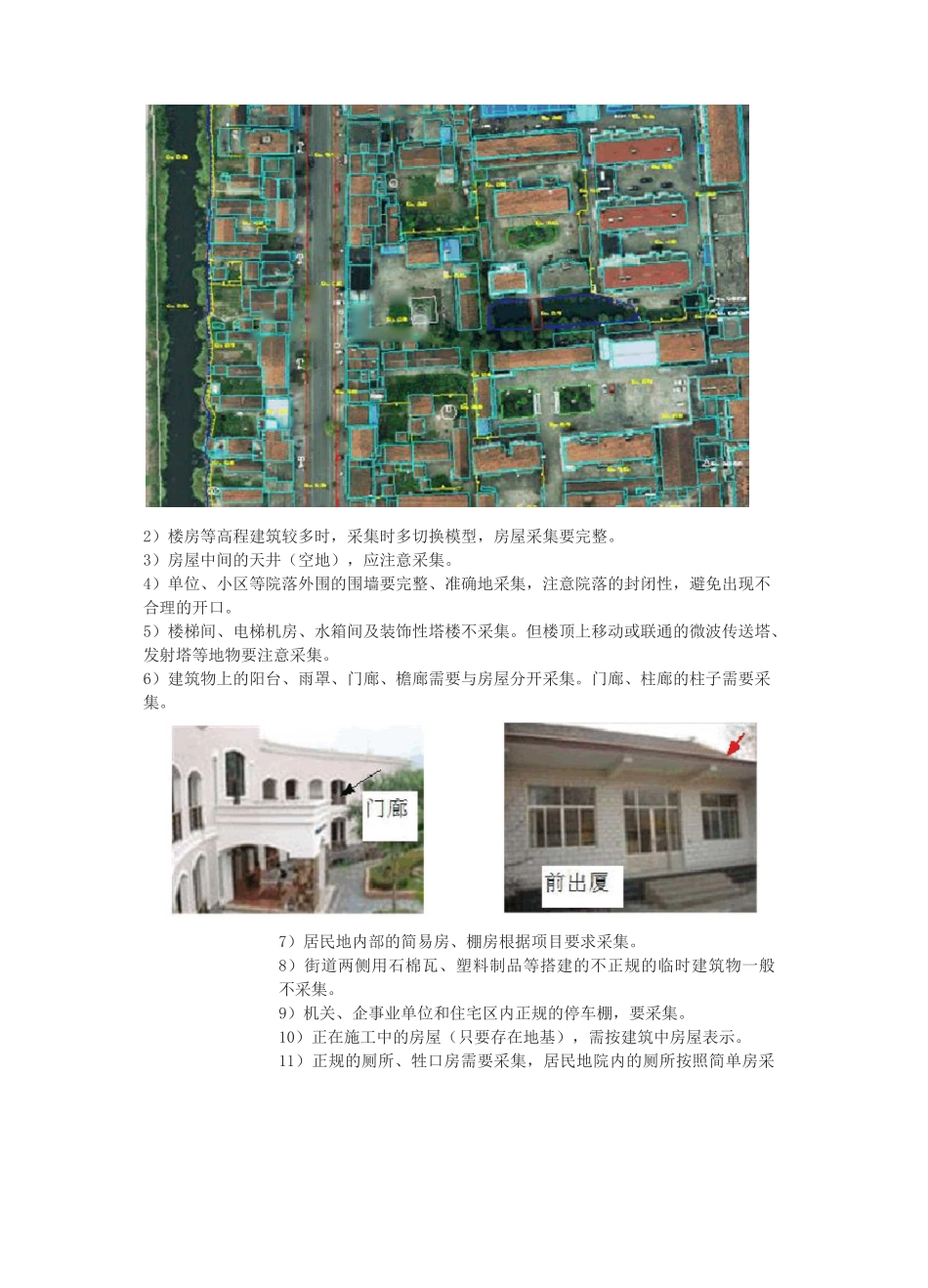

测图要素采集说明1.要素采集0 作业之前对模型进行接边差检查。0 作业图幅必须画出模型有效范围线。0 作业时测标中心位置必须切准高程及位置。0 接边按照接西北边的原则，并在提交时注记接边情况。0 数据采集按照内业定位，外业定性的原则进行采集，不允许出现错漏、移位和变形。1.1 居民地及桓栅1）房屋不允许综合，应逐个采集，区分不同性质、不同层次、不同高度，采集以最高层开始，保证上层完整，再逐渐向下层采集，注意不同高度的房屋不能合并采集，采集时测标中心应切准房檐角或房檐边。房屋之间不规则时，采集时在保证房屋精度的前提下适当使用直角化。Y：7y血Il* 山Ei1If1r^H11-■s1-N■ rI GitssSeiJ2）楼房等高程建筑较多时，采集时多切换模型，房屋采集要完整。3）房屋中间的天井（空地），应注意采集。4）单位、小区等院落外围的围墙要完整、准确地采集，注意院落的封闭性，避免出现不合理的开口。5）楼梯间、电梯机房、水箱间及装饰性塔楼不采集。但楼顶上移动或联通的微波传送塔、发射塔等地物要注意采集。6）建筑物上的阳台、雨罩、门廊、檐廊需要与房屋分开采集。门廊、柱廊的柱子需要采集。7）居民地内部的简易房、棚房根据项目要求采集。8）街道两侧用石棉瓦、塑料制品等搭建的不正规的临时建筑物一般不采集。9）机关、企事业单位和住宅区内正规的停车棚，要采集。10）正在施工中的房屋（只要存在地基），需按建筑中房屋表示。11）正规的厕所、牲口房需要采集，居民地院内的厕所按照简单房采集，如下图所示不需要采集。12）依比例尺表示的塔形建筑物、烟囱、水塔等采集建筑基部轮廓线。13）街道、公园、小区、幼儿园内设有文体娱乐设施的场所，使用地类界圈出范围。14）公共场所独立的公用电话亭、固定邮政箱需采集。15）围墙采集时遇到门墩、门顶、院门，需捕捉上。16）栅栏、篱笆、铁丝网图上长度大于 lcm 时，应表示，围墙图上宽度大于0.6mm 时依比例双线表示，小于 0.6mm 时不依比例单线表示。17）桓栅（栅栏、栏杆、篱笆、铁丝网）与街道边线重合或间距在图上小于 0.3mm 时，街道边线可不表示。18）长或宽图上距离大于 1mm 的门墩依比例尺表示。其它以不依比例尺符号表示。19）在农村地区门顶宽度大于 1mm 长度大于 5mm 的应表示，（围墙采集到门顶边缘）。20）室外楼梯宽度大于 1mm 的表示。楼梯分三种形式：直线楼梯，拐角楼梯、盘旋楼梯。直线楼梯采集面状，必须从下向上采集，优先采集侧边线。...
