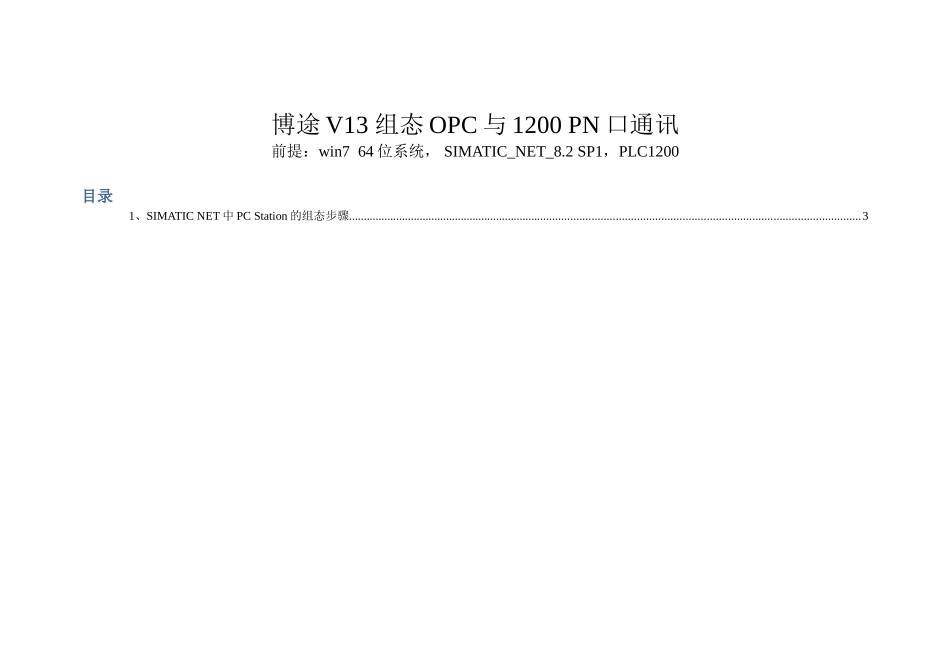

博途V13组态OPC与1200PN口通讯VIP免费

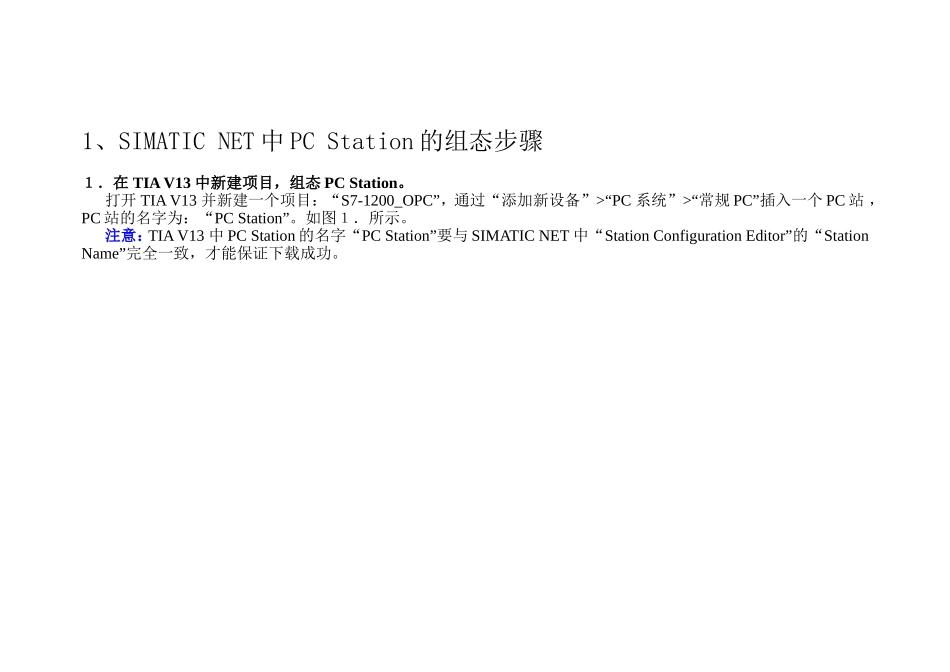

博途V13组态OPC与1200PN口通讯前提：win764位系统，SIMATIC_NET_8.2SP1，PLC1200目录1、SIMATICNET中PCStation的组态步骤...........................................................................................................................................................................31、SIMATICNET中PCStation的组态步骤１．在TIAV13中新建项目，组态PCStation。打开TIAV13并新建一个项目：“S7-1200_OPC”，通过“添加新设备”>“PC系统”>“常规PC”插入一个PC站，PC站的名字为：“PCStation”。如图１．所示。注意：TIAV13中PCStation的名字“PCStation”要与SIMATICNET中“StationConfigurationEditor”的“StationName”完全一致，才能保证下载成功。图1．插入并组态PC站OPCServer版本选择V8.0.0２．双击“设备组态”即可进入PCStation硬件组态界面。在第一个槽中，从“用户应用程序”，选择“OPC服务器”添加一个OPCSever的应用。在第三个槽中，从“通讯模块”>“PROFINET/以太网”下，选择IEGeneral，并设置IP地址，如图２．所示。注意：因为使用的是普通以太网卡，所以要选择添加“IEGeneral”。通过选中“OPC服务器”-->右键-->选中“更改设备类型”，可选择其他版本OPC服务器,图2．PCStation的硬件组态然后配置网卡地址并新建一个以太网，如图３．所示。图3．设置以太网地址CPU保护功能设置如下：完成PC站硬件组件设置后，按下编译存盘按钮，确定且存储当前组态配置。３．配置网络连接通过点击“网络视图”的图标，进入网络配置，然后在网络视图设置连接，添加S7连接。直接选中S7-1200PLC，2个网口间，直接拖拽，建立S7连接。添加完成连接后，在连接视图中将会有连接指示。确认完成所有配置后，已建好的S7连接会显示在连接列表中。点击编译存盘按钮或选择“Network”>“SaveandCompile”，如得到Noerror的编译结果，则正确组态完成。这里编译结果信息非常重要，如果有错误信息（errorMessage），说明组态不正确，是不能下载到PCStation中的。成功编译完成后，在TIAV13中的所有PCStation的硬件组态就完成了。2、服务器设置PCStation的组态步骤通过“StationConfigurationEditor”创建一个虚拟的PCStation硬件机架，以便在TIAV13中组态的PCStation下载到这个虚拟的PCStation硬件机架中去。1.进入PCStation硬件机架组态界面点击右下角的图标IconPCStation或者桌面上的，进入PCStation硬件机架组态界面。2.添加OPCServer选择第一号插槽，点击Add按钮或鼠标右键选择添加，在添加组件窗口中选择OPCServer，如图１．所示。图1．插入OPCServer3.添加组件窗口中选择IEGeneral选择第三号插槽，点击Add按钮或鼠标右键选择添加，在添加组件窗口中选择IEGeneral，如图2．所示。图2．插入IEGeneralinsertIEgeneral注意：TIAV13中的PCStation硬件组态与虚拟PCStation硬件机架的名字、组件及“Index”必须完全一致。4.网卡参数配置插入IEGeneral后，随即会弹出组件属性对话框。点击NetworkProperties，进行网卡参数配置，如图３．所示。图3．进入PC网卡参数设置5.命名PCStation这里的“PCStation”的名字一定要与TIAV13硬件组态中的“PCStation”的名字一致，如图７．所示。图7．命名PCSTATIONStationname下载PCStation硬件组态及网络连接１．下载硬件组态及网络连接在TIAV13软件中，通过选中“下载”图标，进入设置界面，如图１．所示。图1．设置下载页面2．在TIAV13将硬件配置及网络连接下载到“StationConfigurationEditor”。3．网络已经建立成功标识。下载完成后在“StationConfigurationEditor”中状态显示，如图2．所示。在编程过程中，可以根据这些状态显示进行判断组态是否正确。图2．下载完成后的状态StationEditoronline3、OPCSCOUTV10组态步骤1、添加协议，2、添加M值变量3、添加DB变量，PLC中必须是没有优化的DB块4、显示结果
