电气工程师必须知晓的电气知识

电气工程师必须知晓的电气知识_第1页
1/5
电气工程师必须知晓的电气知识_第2页
2/5

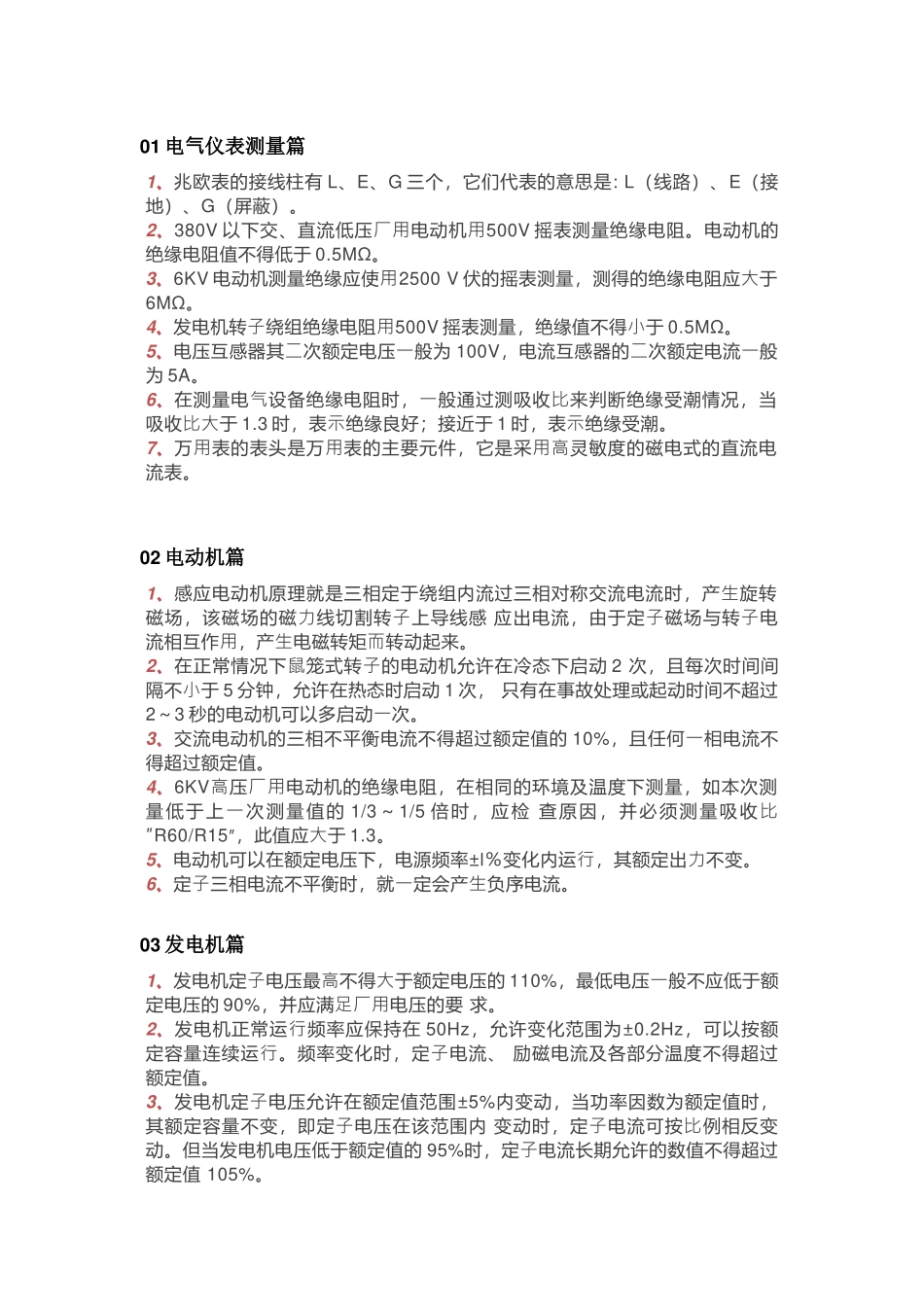

01 电⽓仪表测量篇1、兆欧表的接线柱有 L、E、G 三个,它们代表的意思是: L(线路)、E(接地)、G(屏蔽)。2、380V 以下交、直流低压⼚⽤电动机⽤500V 摇表测量绝缘电阻。电动机的绝缘电阻值不得低于 0.5MΩ。3、6KV 电动机测量绝缘应使⽤2500 V 伏的摇表测量,测得的绝缘电阻应⼤于6MΩ。4、发电机转⼦绕组绝缘电阻⽤500V 摇表测量,绝缘值不得⼩于 0.5MΩ。5、电压互感器其⼆次额定电压⼀般为 100V,电流互感器的⼆次额定电流⼀般为 5A。6、在测量电⽓设备绝缘电阻时,⼀般通过测吸收⽐来判断绝缘受潮情况,当吸收⽐⼤于 1.3 时,表⽰绝缘良好;接近于 1 时,表⽰绝缘受潮。7、万⽤表的表头是万⽤表的主要元件,它是采⽤⾼灵敏度的磁电式的直流电流表。02 电动机篇1、感应电动机原理就是三相定于绕组内流过三相对称交流电流时,产⽣旋转磁场,该磁场的磁⼒线切割转⼦上导线感 应出电流,由于定⼦磁场与转⼦电流相互作⽤,产⽣电磁转矩⽽转动起来。2、在正常情况下⿏笼式转⼦的电动机允许在冷态下启动 2 次,且每次时间间隔不⼩于 5 分钟,允许在热态时启动 1 次, 只有在事故处理或起动时间不超过2~3 秒的电动机可以多启动⼀次。3、交流电动机的三相不平衡电流不得超过额定值的 10%,且任何⼀相电流不得超过额定值。4、6KV⾼压⼚⽤电动机的绝缘电阻,在相同的环境及温度下测量,如本次测量低于上⼀次测量值的 1/3~1/5 倍时,应检 查原因,并必须测量吸收⽐″R60/R15″,此值应⼤于 1.3。5、电动机可以在额定电压下,电源频率±l%变化内运⾏,其额定出⼒不变。6、定⼦三相电流不平衡时,就⼀定会产⽣负序电流。 03 发电机篇1、发电机定⼦电压最⾼不得⼤于额定电压的 110%,最低电压⼀般不应低于额定电压的 90%,并应满⾜⼚⽤电压的要 求。2、发电机正常运⾏频率应保持在 50Hz,允许变化范围为±0.2Hz,可以按额定容量连续运⾏。频率变化时,定⼦电流、 励磁电流及各部分温度不得超过额定值。3、发电机定⼦电压允许在额定值范围±5%内变动,当功率因数为额定值时,其额定容量不变,即定⼦电压在该范围内 变动时,定⼦电流可按⽐例相反变动。但当发电机电压低于额定值的 95%时,定⼦电流长期允许的数值不得超过额定值 105%。4、发电机运⾏的氢⽓纯度不得低于 96%,含氧量⼩于 2%。5、发电机额定功率因数为 0.85。没有做过进相试验的发电机,在励磁调节器装置投⾃动时,功率因数允许在迟相 0....
