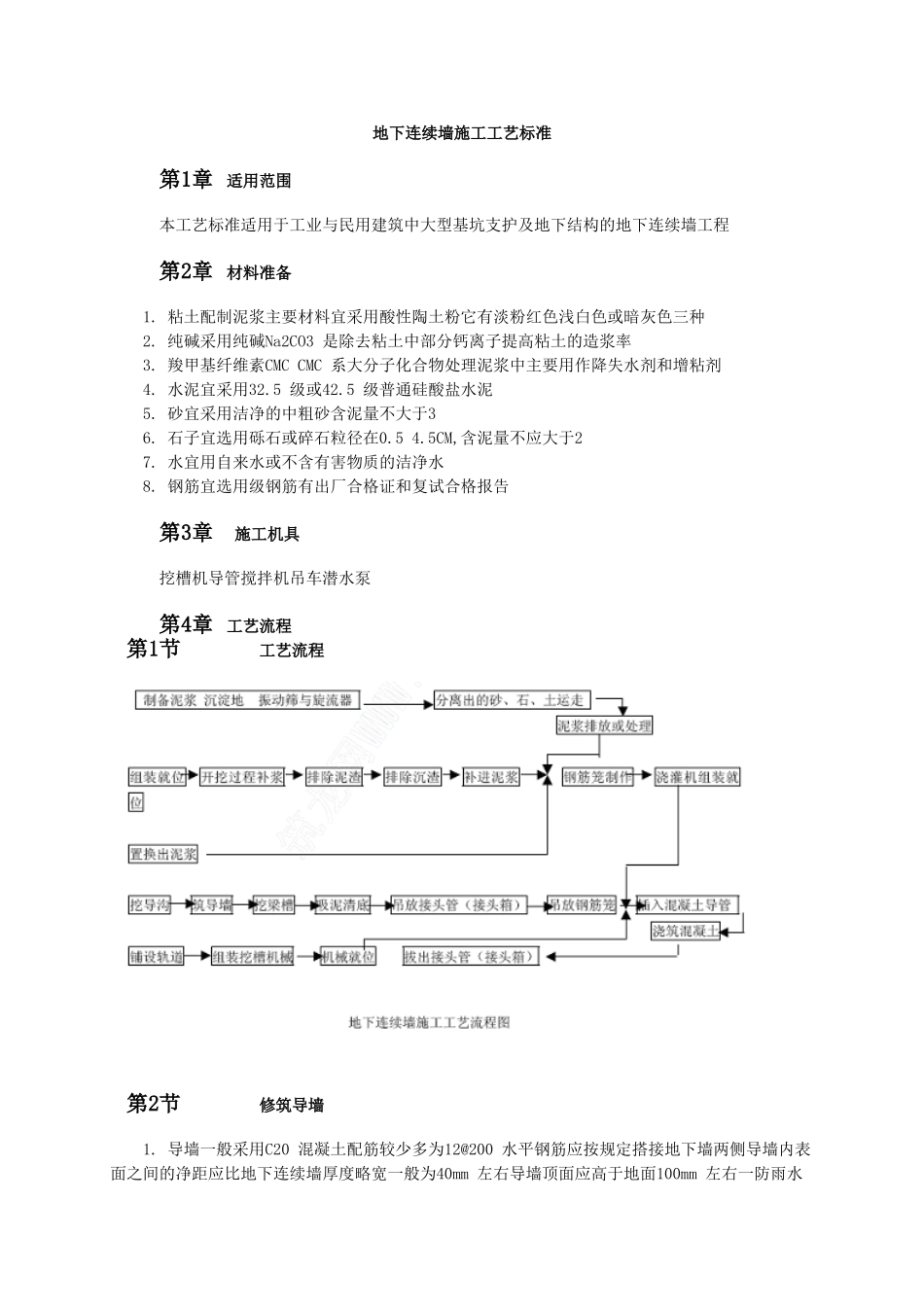

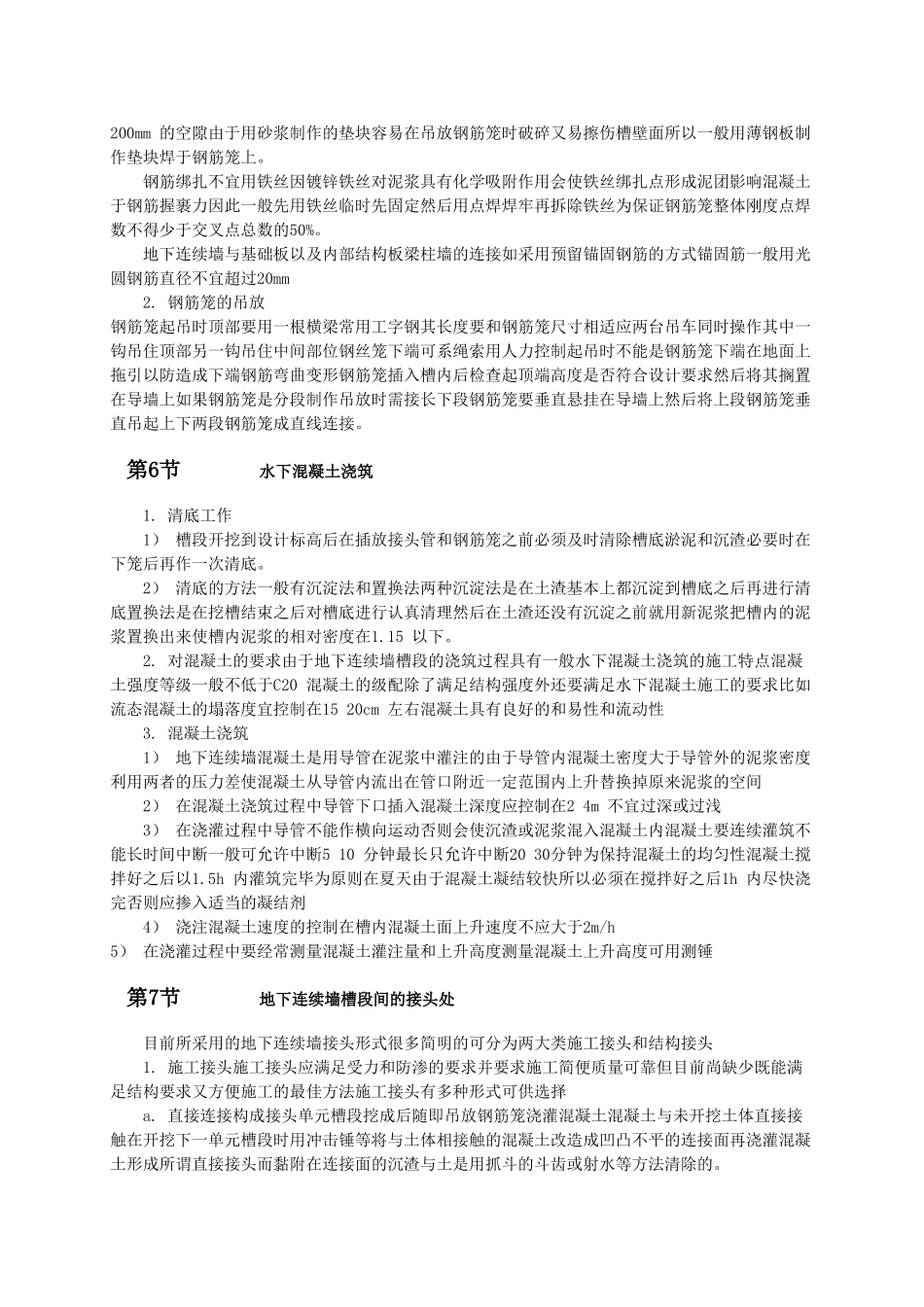

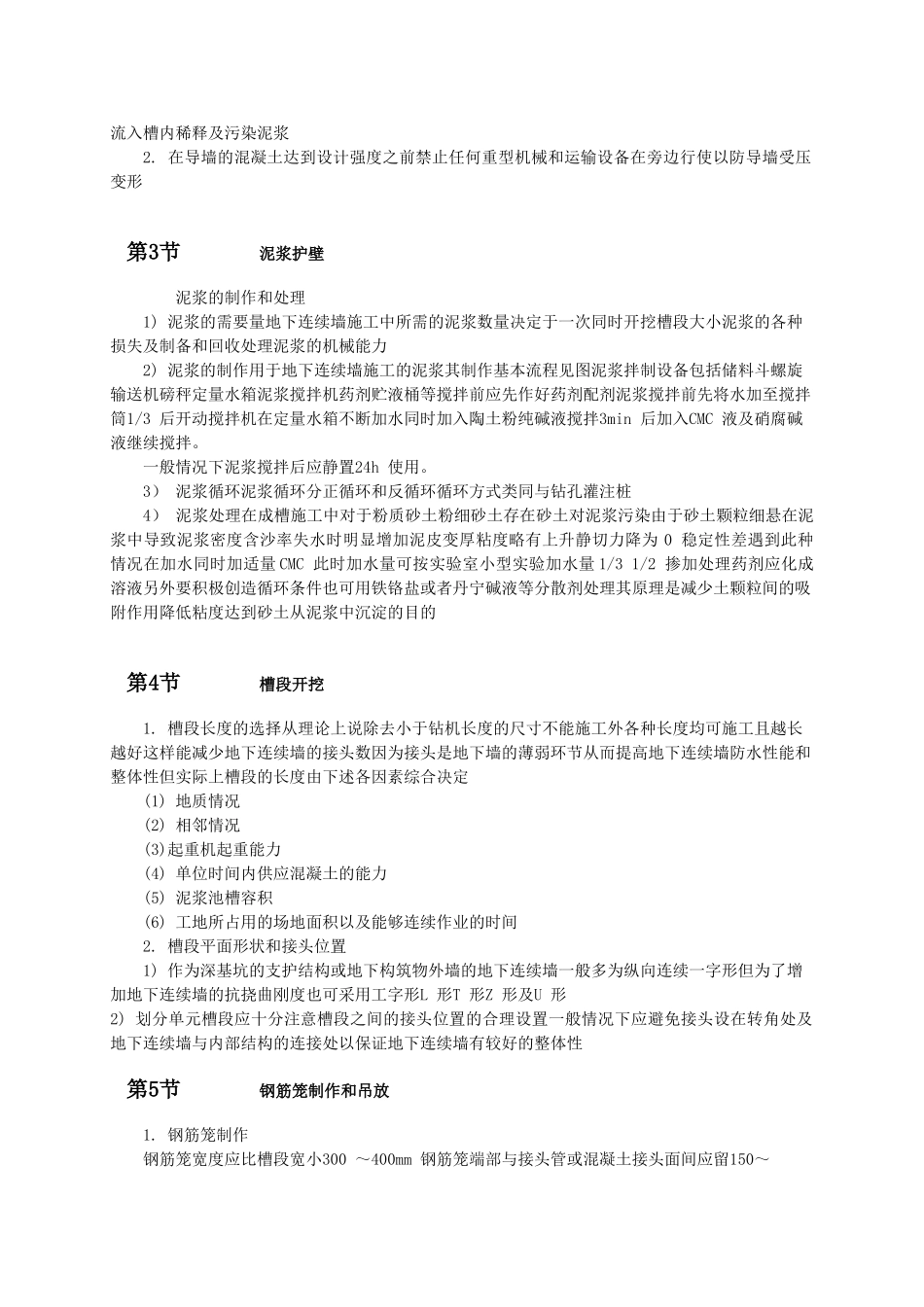

地下连续墙施工工艺标准第1章适用范围本工艺标准适用于工业与民用建筑中大型基坑支护及地下结构的地下连续墙工程第2章材料准备1.粘土配制泥浆主要材料宜采用酸性陶土粉它有淡粉红色浅白色或暗灰色三种2.纯碱采用纯碱Na2CO3是除去粘土中部分钙离子提高粘土的造浆率3.羧甲基纤维素CMCCMC系大分子化合物处理泥浆中主要用作降失水剂和增粘剂4.水泥宜采用32.5级或42.5级普通硅酸盐水泥5.砂宜采用洁净的中粗砂含泥量不大于36.石子宜选用砾石或碎石粒径在0.54.5CM,含泥量不应大于27.水宜用自来水或不含有害物质的洁净水8.钢筋宜选用级钢筋有出厂合格证和复试合格报告第3章施工机具挖槽机导管搅拌机吊车潜水泵第4章工艺流程第1节工艺流程第2节修筑导墙1.导墙一般采用C20混凝土配筋较少多为12@200水平钢筋应按规定搭接地下墙两侧导墙内表面之间的净距应比地下连续墙厚度略宽一般为40mm左右导墙顶面应高于地面100mm左右一防雨水流入槽内稀释及污染泥浆2.在导墙的混凝土达到设计强度之前禁止任何重型机械和运输设备在旁边行使以防导墙受压变形第3节泥浆护壁泥浆的制作和处理1)泥浆的需要量地下连续墙施工中所需的泥浆数量决定于一次同时开挖槽段大小泥浆的各种损失及制备和回收处理泥浆的机械能力2)泥浆的制作用于地下连续墙施工的泥浆其制作基本流程见图泥浆拌制设备包括储料斗螺旋输送机磅秤定量水箱泥浆搅拌机药剂贮液桶等搅拌前应先作好药剂配剂泥浆搅拌前先将水加至搅拌筒1/3后开动搅拌机在定量水箱不断加水同时加入陶土粉纯碱液搅拌3min后加入CMC液及硝腐碱液继续搅拌。一般情况下泥浆搅拌后应静置24h使用。3）泥浆循环泥浆循环分正循环和反循环循环方式类同与钻孔灌注桩4）泥浆处理在成槽施工中对于粉质砂土粉细砂土存在砂土对泥浆污染由于砂土颗粒细悬在泥浆中导致泥浆密度含沙率失水时明显增加泥皮变厚粘度略有上升静切力降为0稳定性差遇到此种情况在加水同时加适量CMC此时加水量可按实验室小型实验加水量1/31/2掺加处理药剂应化成溶液另外要积极创造循环条件也可用铁铬盐或者丹宁碱液等分散剂处理其原理是减少土颗粒间的吸附作用降低粘度达到砂土从泥浆中沉淀的目的第4节槽段开挖1.槽段长度的选择从理论上说除去小于钻机长度的尺寸不能施工外各种长度均可施工且越长越好这样能减少地下连续墙的接头数因为接头是地下墙的薄弱环节从而提高地下连续墙防水性能和整体性但实际上槽段的长度由下述各因素综合决定(1)地质情况(2)相邻情况(3)起重机起重能力(4)单位时间内供应混凝土的能力(5)泥浆池槽容积(6)工地所占用的场地面积以及能够连续作业的时间2.槽段平面形状和接头位置1)作为深基坑的支护结构或地下构筑物外墙的地下连续墙一般多为纵向连续一字形但为了增加地下连续墙的抗挠曲刚度也可采用工字形L形T形Z形及U形2)划分单元槽段应十分注意槽段之间的接头位置的合理设置一般情况下应避免接头设在转角处及地下连续墙与内部结构的连接处以保证地下连续墙有较好的整体性第5节钢筋笼制作和吊放1.钢筋笼制作钢筋笼宽度应比槽段宽小300～400mm钢筋笼端部与接头管或混凝土接头面间应留150～200mm的空隙由于用砂浆制作的垫块容易在吊放钢筋笼时破碎又易擦伤槽壁面所以一般用薄钢板制作垫块焊于钢筋笼上。钢筋绑扎不宜用铁丝因镀锌铁丝对泥浆具有化学吸附作用会使铁丝绑扎点形成泥团影响混凝土于钢筋握裹力因此一般先用铁丝临时先固定然后用点焊焊牢再拆除铁丝为保证钢筋笼整体刚度点焊数不得少于交叉点总数的50%。地下连续墙与基础板以及内部结构板梁柱墙的连接如采用预留锚固钢筋的方式锚固筋一般用光圆钢筋直径不宜超过20mm2.钢筋笼的吊放钢筋笼起吊时顶部要用一根横梁常用工字钢其长度要和钢筋笼尺寸相适应两台吊车同时操作其中一钩吊住顶部另一钩吊住中间部位钢丝笼下端可系绳索用人力控制起吊时不能是钢筋笼下端在地面上拖引以防造成下端钢筋弯曲变形钢筋笼插入槽内后检查起顶端高度是否符合设计要求然后将其搁置在导墙上如果钢筋笼是分段制作吊放时需接长下段钢筋笼要垂直悬挂在导墙上然后将上段钢筋笼垂直吊起上下两段钢筋笼成直线连接。第6节水下混凝土浇筑1.清底工作1）槽段开挖到设计...
