垫石施工作业指导书

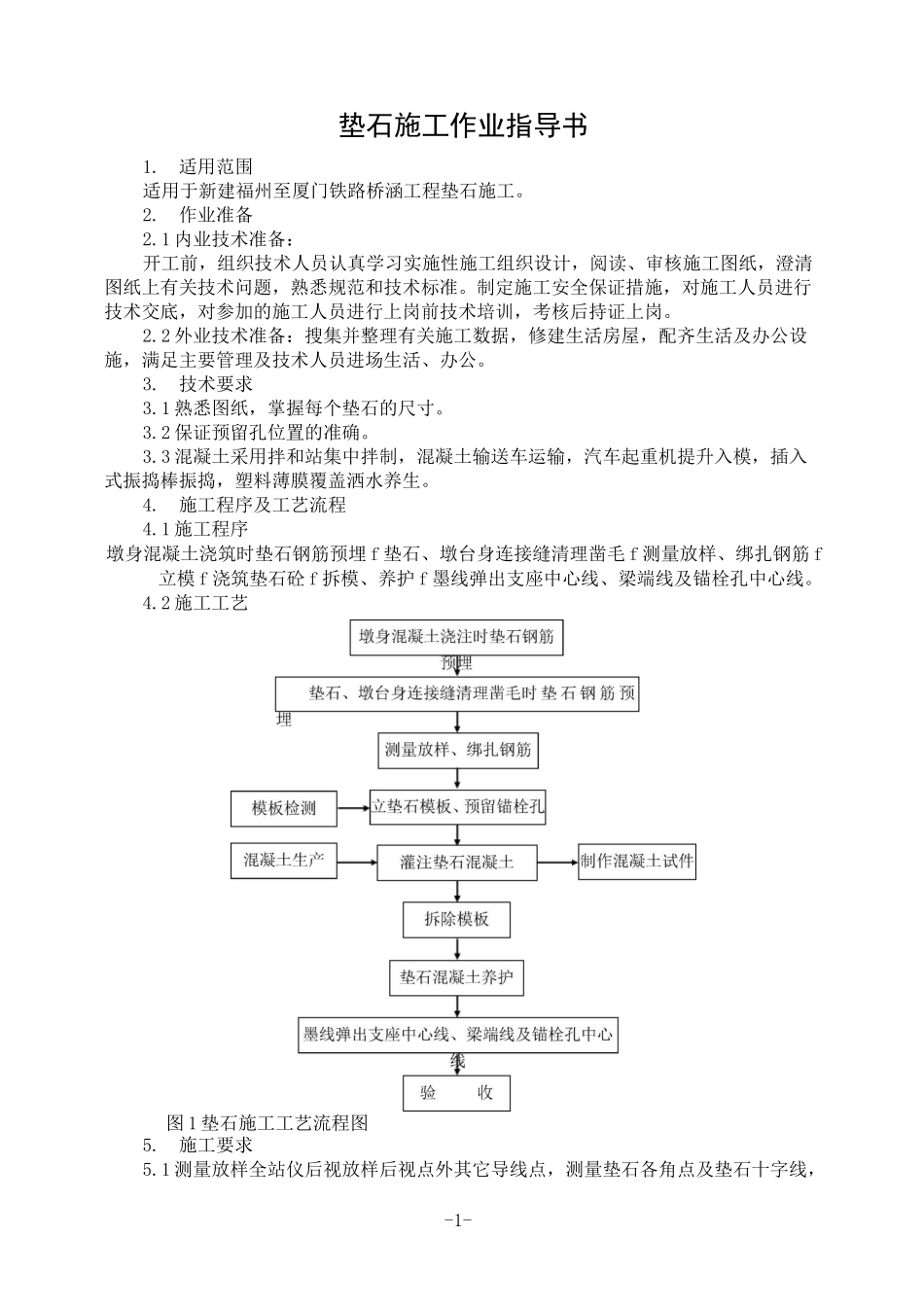

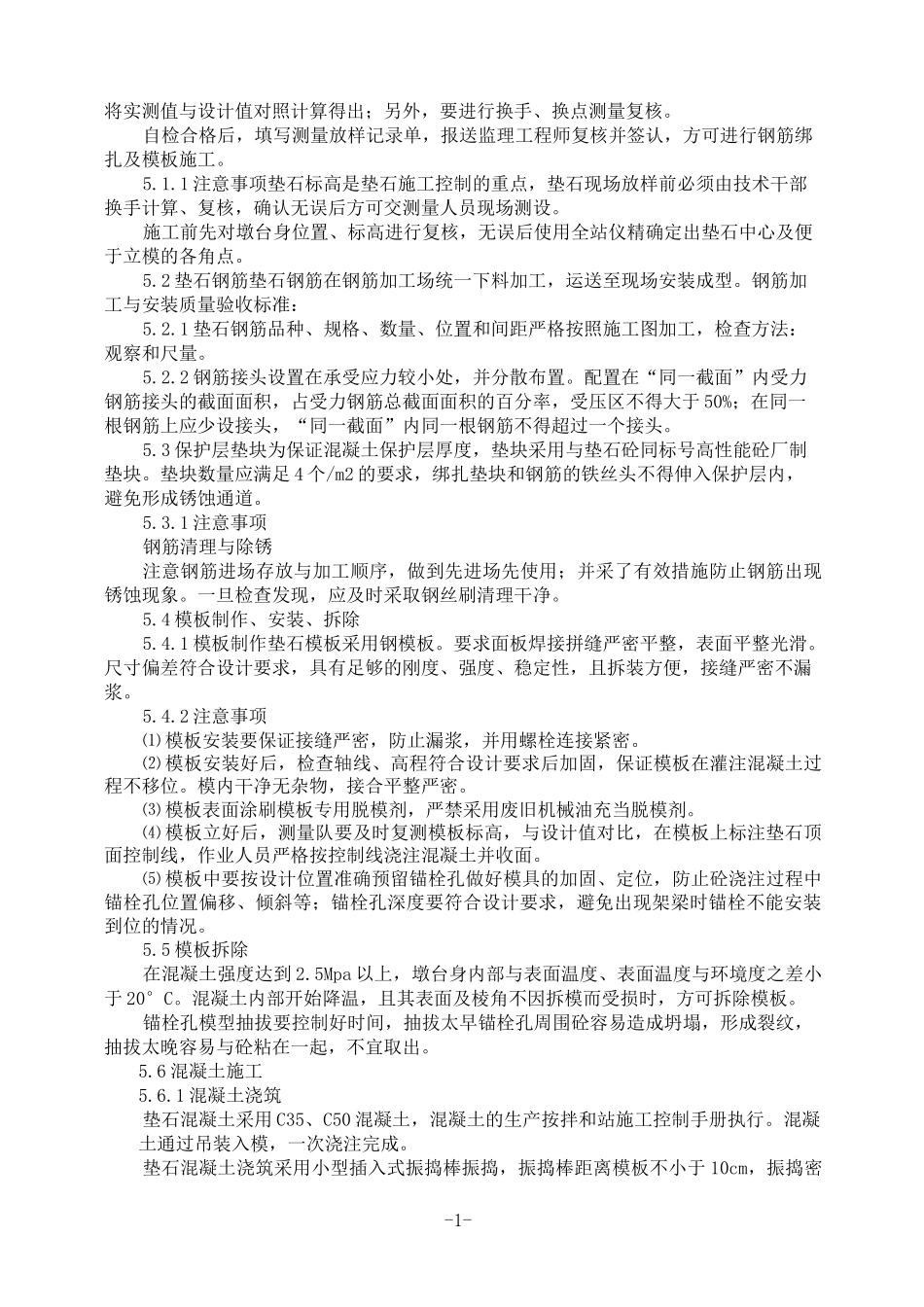

-1-垫石施工作业指导书1.适用范围适用于新建福州至厦门铁路桥涵工程垫石施工。2.作业准备2.1 内业技术准备：开工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。2.2 外业技术准备：搜集并整理有关施工数据，修建生活房屋，配齐生活及办公设施，满足主要管理及技术人员进场生活、办公。3.技术要求3.1 熟悉图纸，掌握每个垫石的尺寸。3.2 保证预留孔位置的准确。3.3 混凝土采用拌和站集中拌制，混凝土输送车运输，汽车起重机提升入模，插入式振捣棒振捣，塑料薄膜覆盖洒水养生。4.施工程序及工艺流程4.1 施工程序墩身混凝土浇筑时垫石钢筋预埋 f 垫石、墩台身连接缝清理凿毛 f 测量放样、绑扎钢筋 f立模 f 浇筑垫石砼 f 拆模、养护 f 墨线弹出支座中心线、梁端线及锚栓孔中心线。4.2 施工工艺图 1 垫石施工工艺流程图5.施工要求5.1 测量放样全站仪后视放样后视点外其它导线点，测量垫石各角点及垫石十字线，-1-将实测值与设计值对照计算得出；另外，要进行换手、换点测量复核。自检合格后，填写测量放样记录单，报送监理工程师复核并签认，方可进行钢筋绑扎及模板施工。5.1.1 注意事项垫石标高是垫石施工控制的重点，垫石现场放样前必须由技术干部换手计算、复核，确认无误后方可交测量人员现场测设。施工前先对墩台身位置、标高进行复核，无误后使用全站仪精确定出垫石中心及便于立模的各角点。5.2 垫石钢筋垫石钢筋在钢筋加工场统一下料加工，运送至现场安装成型。钢筋加工与安装质量验收标准：5.2.1 垫石钢筋品种、规格、数量、位置和间距严格按照施工图加工，检查方法：观察和尺量。5.2.2 钢筋接头设置在承受应力较小处，并分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，受压区不得大于 50%；在同一根钢筋上应少设接头，“同一截面”内同一根钢筋不得超过一个接头。5.3 保护层垫块为保证混凝土保护层厚度，垫块采用与垫石砼同标号高性能砼厂制垫块。垫块数量应满足 4 个/m2 的要求，绑扎垫块和钢筋的铁丝头不得伸入保护层内，避免形成锈蚀通道。5.3.1 注意事项钢筋清理与除锈注意钢筋进场存放与加工顺序，做到先进场先使用；并采了有效措施防止钢筋出现锈蚀现象。一旦检查发现，应及时采取钢丝刷...
