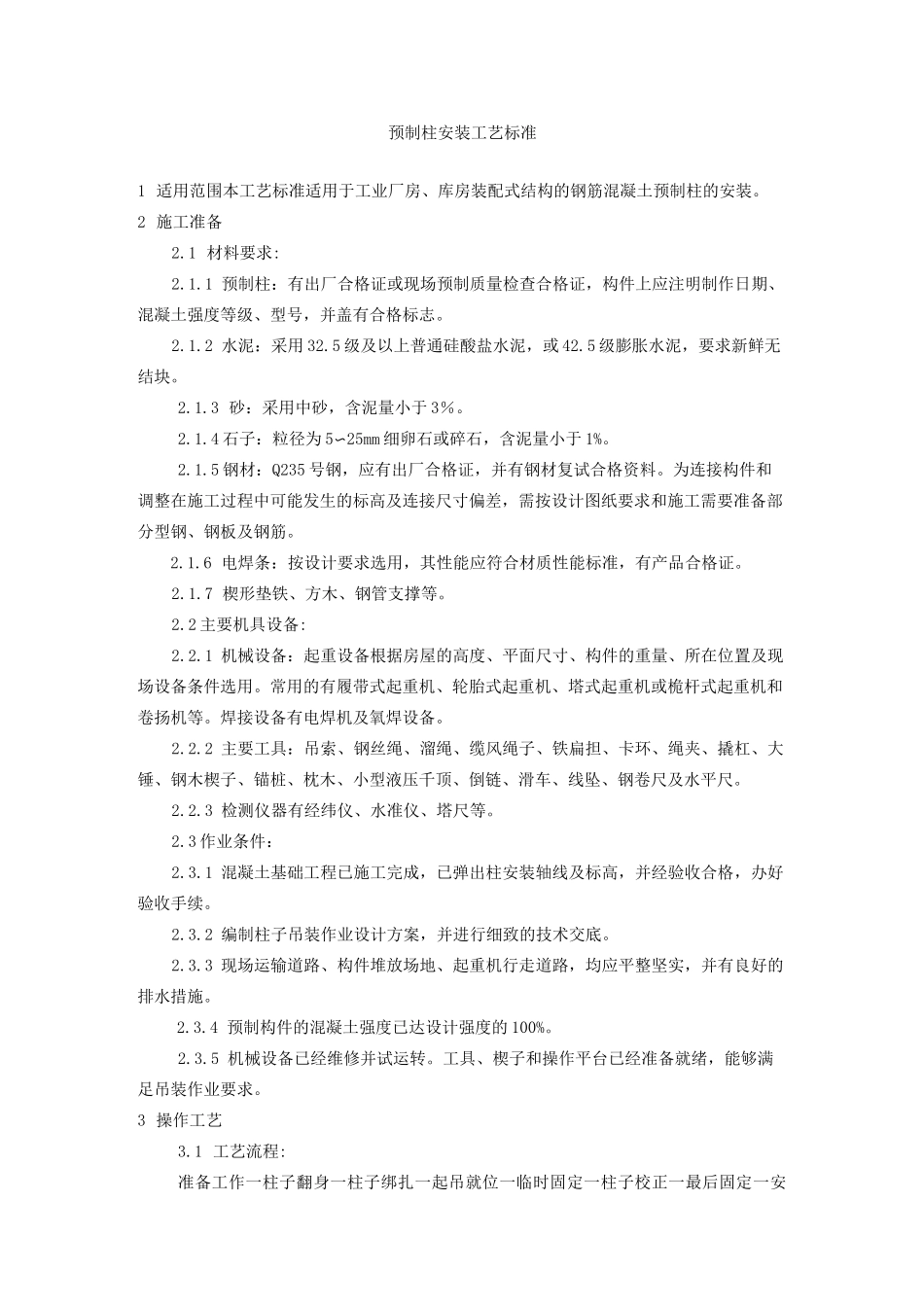

预制柱安装工艺标准1 适用范围本工艺标准适用于工业厂房、库房装配式结构的钢筋混凝土预制柱的安装。2 施工准备2.1 材料要求:2.1.1 预制柱：有出厂合格证或现场预制质量检查合格证，构件上应注明制作日期、混凝土强度等级、型号，并盖有合格标志。2.1.2 水泥：采用 32.5 级及以上普通硅酸盐水泥，或 42.5 级膨胀水泥，要求新鲜无结块。2.1.3 砂：采用中砂，含泥量小于 3％。2.1.4 石子：粒径为 5〜25mm 细卵石或碎石，含泥量小于 1%。2.1.5 钢材：Q235 号钢，应有出厂合格证，并有钢材复试合格资料。为连接构件和调整在施工过程中可能发生的标高及连接尺寸偏差，需按设计图纸要求和施工需要准备部分型钢、钢板及钢筋。2.1.6 电焊条：按设计要求选用，其性能应符合材质性能标准，有产品合格证。2.1.7 楔形垫铁、方木、钢管支撑等。2.2 主要机具设备:2.2.1 机械设备：起重设备根据房屋的高度、平面尺寸、构件的重量、所在位置及现场设备条件选用。常用的有履带式起重机、轮胎式起重机、塔式起重机或桅杆式起重机和卷扬机等。焊接设备有电焊机及氧焊设备。2.2.2 主要工具：吊索、钢丝绳、溜绳、缆风绳子、铁扁担、卡环、绳夹、撬杠、大锤、钢木楔子、锚桩、枕木、小型液压千顶、倒链、滑车、线坠、钢卷尺及水平尺。2.2.3 检测仪器有经纬仪、水准仪、塔尺等。2.3 作业条件：2.3.1 混凝土基础工程已施工完成，已弹出柱安装轴线及标高，并经验收合格，办好验收手续。2.3.2 编制柱子吊装作业设计方案，并进行细致的技术交底。2.3.3 现场运输道路、构件堆放场地、起重机行走道路，均应平整坚实，并有良好的排水措施。2.3.4 预制构件的混凝土强度已达设计强度的 100%。2.3.5 机械设备已经维修并试运转。工具、楔子和操作平台已经准备就绪，能够满足吊装作业要求。3 操作工艺3.1 工艺流程:准备工作一柱子翻身一柱子绑扎一起吊就位一临时固定一柱子校正一最后固定一安装连系构件。3.2 准备工作:3.2.1 基础杯口弹线：清理基础顶面，在杯口表面弹出与柱子轴线相对应的纵横十字安装定位线。3.2.2 抹杯底找平层：将杯口底部清理干净，按设计标高的要求和柱子实际长度，用比柱基高一级的细石混凝土找平杯口底并抹平。有吊车梁的柱，杯口底找平层的厚度应以柱牛腿顶面的设计标高为依据进行控制。3.2.3 柱身弹线：将柱身清扫干净，在柱身的两个小面和任一个大面上弹出安装定位轴线。在牛腿顶面弹出吊车梁的定位线，在柱顶弹出屋...
