精馏塔内壁堆焊施工方案全解

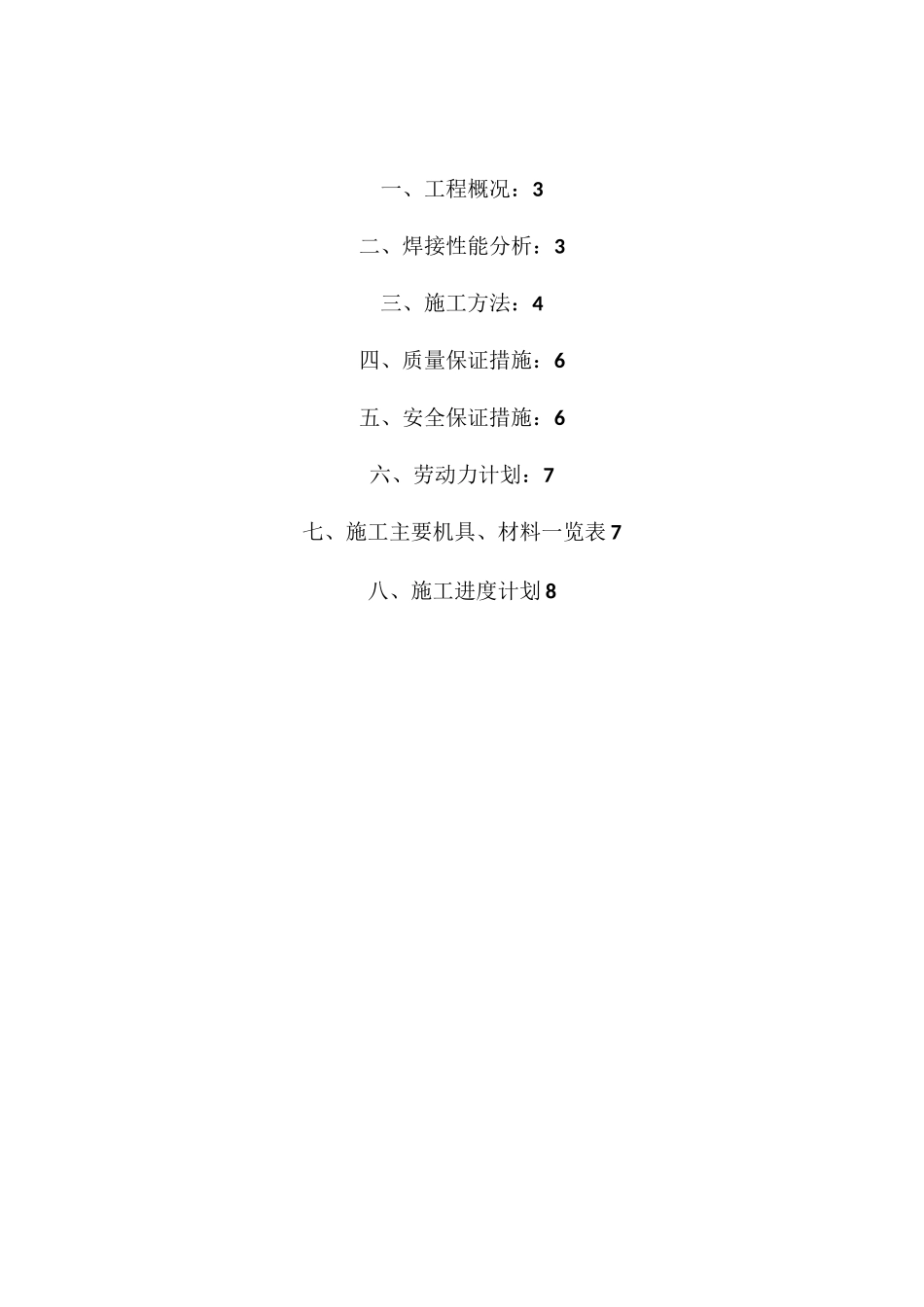

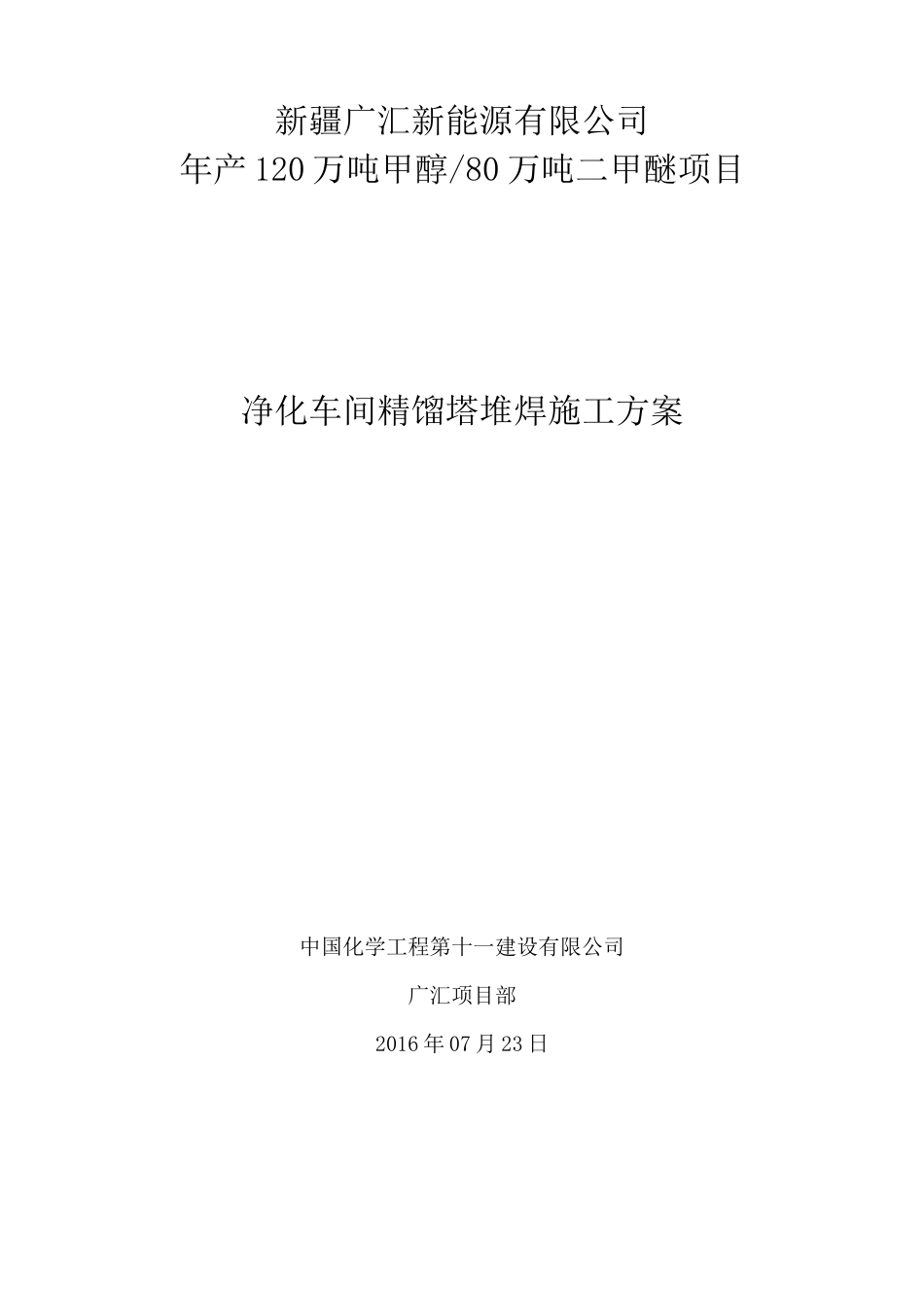

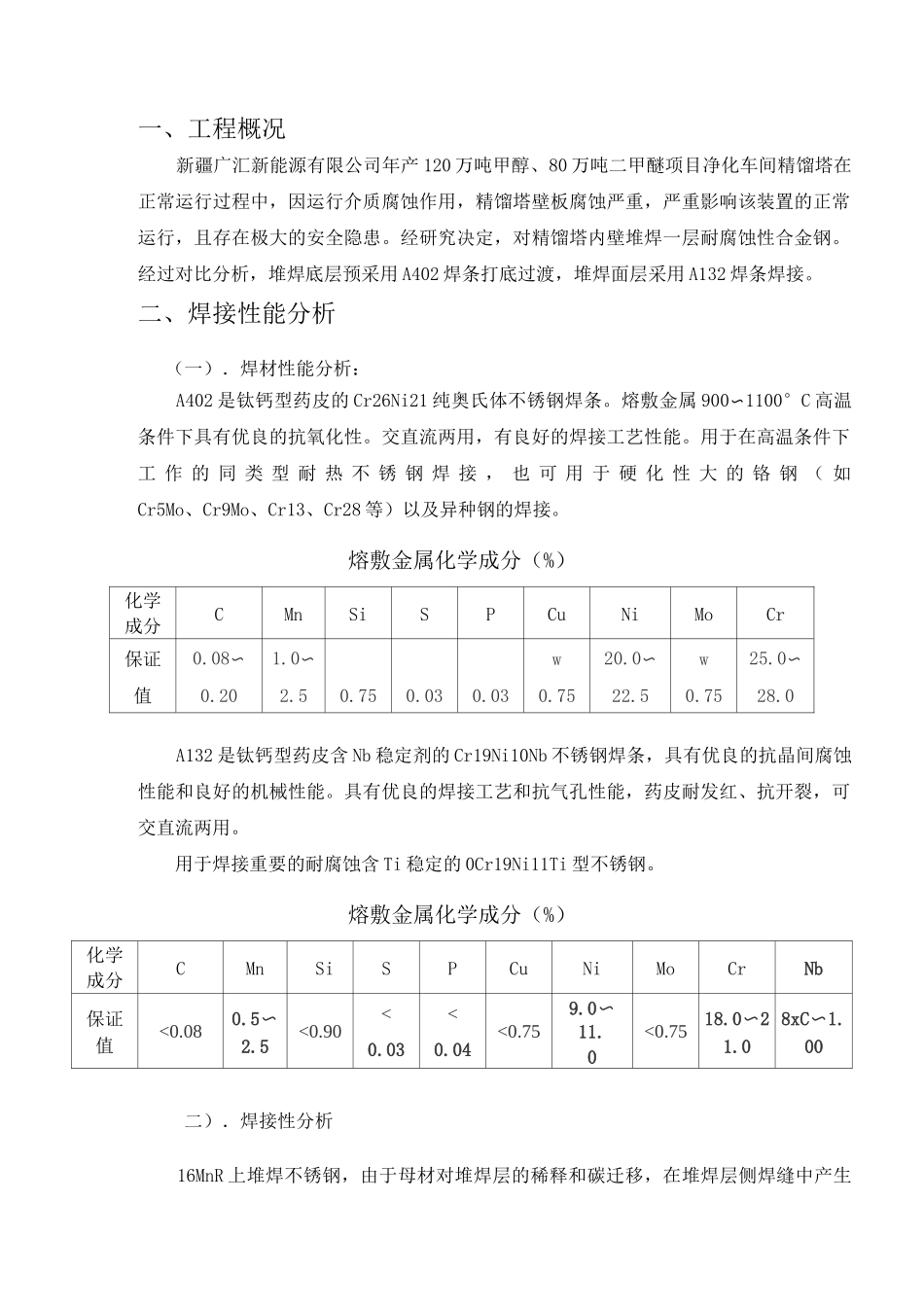

新疆广汇新能源有限公司年产 120 万吨甲醇/80 万吨二甲醚项目净化车间精馏塔堆焊施工方案中国化学工程第十一建设有限公司广汇项目部2016 年 07 月 23 日一、工程概况：3二、焊接性能分析：3三、施工方法：4四、质量保证措施：6五、安全保证措施：6六、劳动力计划：7七、施工主要机具、材料一览表 7八、施工进度计划 8一、工程概况新疆广汇新能源有限公司年产 120 万吨甲醇、80 万吨二甲醚项目净化车间精馏塔在正常运行过程中，因运行介质腐蚀作用，精馏塔壁板腐蚀严重，严重影响该装置的正常运行，且存在极大的安全隐患。经研究决定，对精馏塔内壁堆焊一层耐腐蚀性合金钢。经过对比分析，堆焊底层预采用 A402 焊条打底过渡，堆焊面层采用 A132 焊条焊接。二、焊接性能分析（一）．焊材性能分析：A402 是钛钙型药皮的 Cr26Ni21 纯奥氏体不锈钢焊条。熔敷金属 900〜1100°C 高温条件下具有优良的抗氧化性。交直流两用，有良好的焊接工艺性能。用于在高温条件下工 作 的 同 类 型 耐 热 不 锈 钢 焊 接 ， 也 可 用 于 硬 化 性 大 的 铬 钢 （ 如Cr5Mo、Cr9Mo、Cr13、Cr28 等）以及异种钢的焊接。熔敷金属化学成分（%）化学成分CMnSiSPCuNiMoCr保证0.08〜1.0〜w20.0〜w25.0〜值0.202.50.750.030.030.7522.50.7528.0A132 是钛钙型药皮含 Nb 稳定剂的 Cr19Ni10Nb 不锈钢焊条，具有优良的抗晶间腐蚀性能和良好的机械性能。具有优良的焊接工艺和抗气孔性能，药皮耐发红、抗开裂，可交直流两用。用于焊接重要的耐腐蚀含 Ti 稳定的 0Cr19Ni11Ti 型不锈钢。熔敷金属化学成分（%）化学成分CMnSiSPCuNiMoCrNb保证值<0.080.5〜2.5<0.90<0.03<0.04<0.759.0〜11.0<0.7518.0〜21.08xC〜1.00二）．焊接性分析16MnR 上堆焊不锈钢，由于母材对堆焊层的稀释和碳迁移，在堆焊层侧焊缝中产生马氏体组织。另外，为保证堆焊层良好的耐蚀性和抗裂性能，堆焊层组织应为 Y+6 双向组织，6 铁素体含量要求为 3%〜12%。因此选择堆焊材料和降低母材焊缝的熔合比是堆焊的关键。为防止堆焊层合金元素稀释和含碳量增高，同时防止产生脆硬的马氏体组织，首先采用 A402 络镍奥氏体焊接材料堆焊过渡层,而在过渡层上堆焊覆层。采用 A132 焊条就能满足覆层耐蚀性和抗裂性能要求。三、施工方法：（一）．前期准备：1．施工人员与甲方人员配合，确定缺陷项目，明确施工内容，熟悉现场作业环境。2．统计材料、用品计划，...
