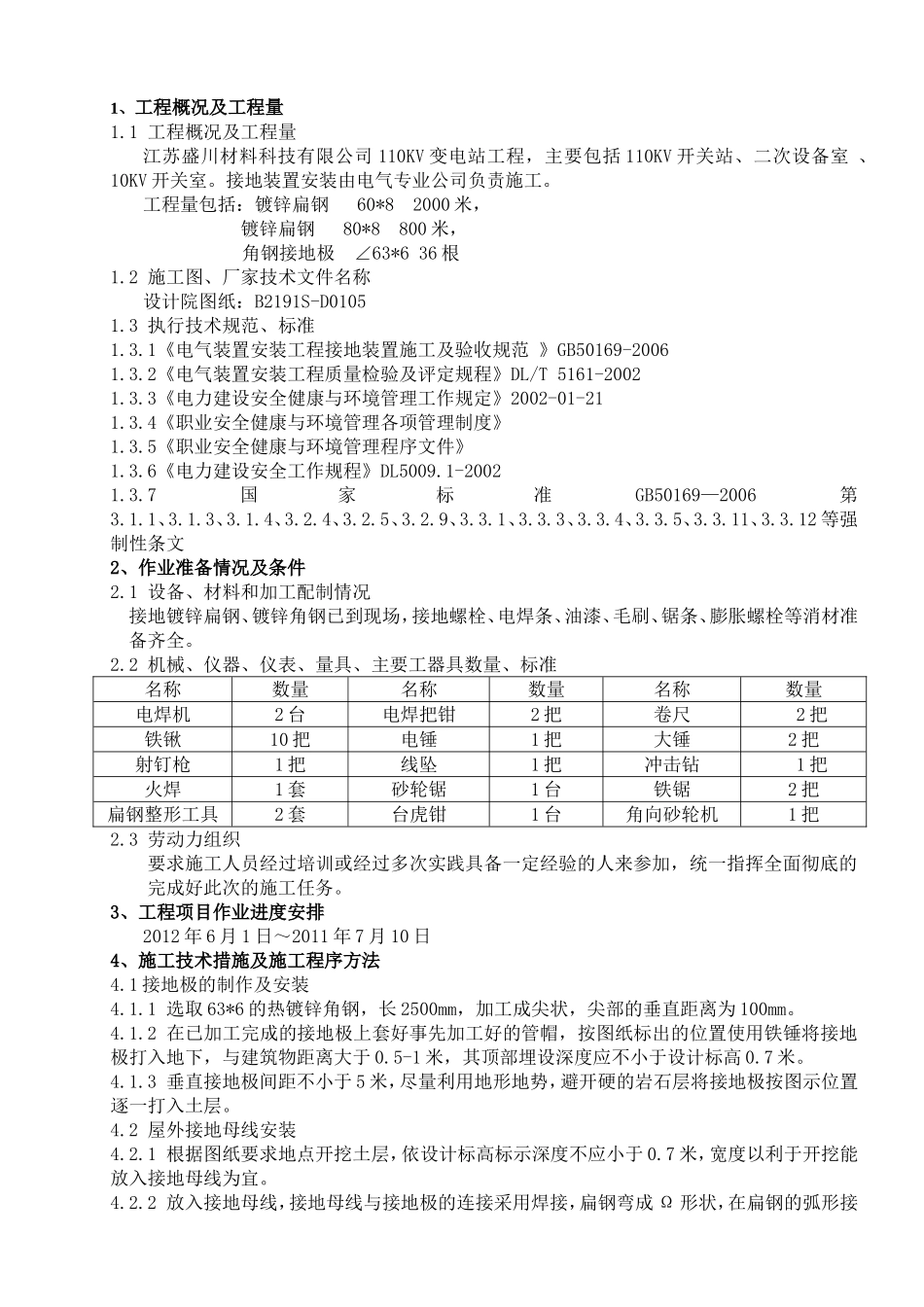

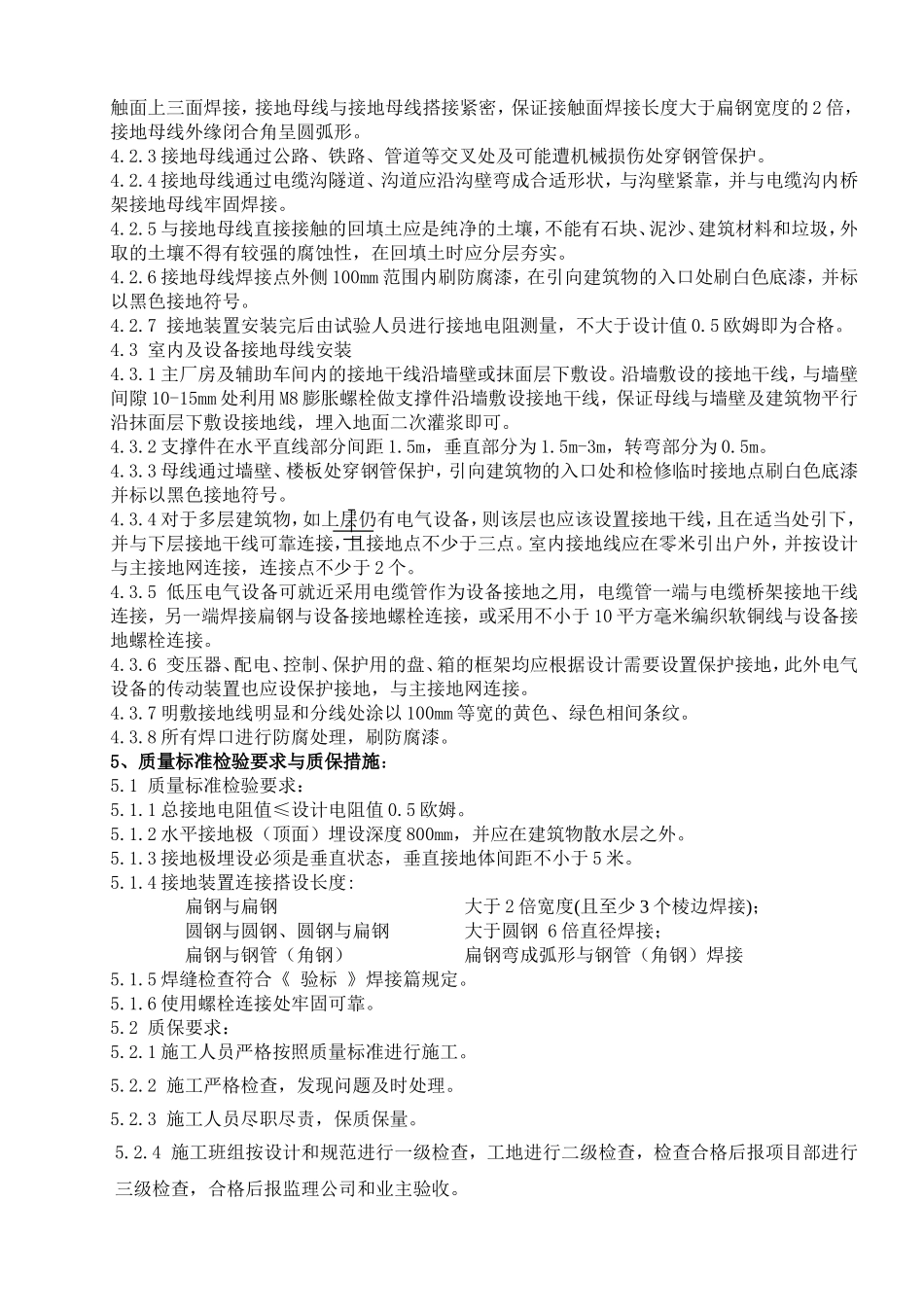

1、工程概况及工程量1.1工程概况及工程量江苏盛川材料科技有限公司110KV变电站工程，主要包括110KV开关站、二次设备室、10KV开关室。接地装置安装由电气专业公司负责施工。工程量包括：镀锌扁钢60*82000米，镀锌扁钢80*8800米，角钢接地极∠63*636根1.2施工图、厂家技术文件名称设计院图纸：B2191S-D01051.3执行技术规范、标准1.3.1《电气装置安装工程接地装置施工及验收规范》GB50169-20061.3.2《电气装置安装工程质量检验及评定规程》DL/T5161-20021.3.3《电力建设安全健康与环境管理工作规定》2002-01-211.3.4《职业安全健康与环境管理各项管理制度》1.3.5《职业安全健康与环境管理程序文件》1.3.6《电力建设安全工作规程》DL5009.1-20021.3.7国家标准GB50169—2006第3.1.1、3.1.3、3.1.4、3.2.4、3.2.5、3.2.9、3.3.1、3.3.3、3.3.4、3.3.5、3.3.11、3.3.12等强制性条文2、作业准备情况及条件2.1设备、材料和加工配制情况接地镀锌扁钢、镀锌角钢已到现场，接地螺栓、电焊条、油漆、毛刷、锯条、膨胀螺栓等消材准备齐全。2.2机械、仪器、仪表、量具、主要工器具数量、标准名称数量名称数量名称数量电焊机2台电焊把钳2把卷尺2把铁锹10把电锤1把大锤2把射钉枪1把线坠1把冲击钻1把火焊1套砂轮锯1台铁锯2把扁钢整形工具2套台虎钳1台角向砂轮机1把2.3劳动力组织要求施工人员经过培训或经过多次实践具备一定经验的人来参加，统一指挥全面彻底的完成好此次的施工任务。3、工程项目作业进度安排2012年6月1日～2011年7月10日4、施工技术措施及施工程序方法4.1接地极的制作及安装4.1.1选取63*6的热镀锌角钢，长2500mm，加工成尖状，尖部的垂直距离为100mm。4.1.2在已加工完成的接地极上套好事先加工好的管帽，按图纸标出的位置使用铁锤将接地极打入地下，与建筑物距离大于0.5-1米，其顶部埋设深度应不小于设计标高0.7米。4.1.3垂直接地极间距不小于5米，尽量利用地形地势，避开硬的岩石层将接地极按图示位置逐一打入土层。4.2屋外接地母线安装4.2.1根据图纸要求地点开挖土层，依设计标高标示深度不应小于0.7米，宽度以利于开挖能放入接地母线为宜。4.2.2放入接地母线，接地母线与接地极的连接采用焊接，扁钢弯成Ω形状，在扁钢的弧形接触面上三面焊接，接地母线与接地母线搭接紧密，保证接触面焊接长度大于扁钢宽度的2倍，接地母线外缘闭合角呈圆弧形。4.2.3接地母线通过公路、铁路、管道等交叉处及可能遭机械损伤处穿钢管保护。4.2.4接地母线通过电缆沟隧道、沟道应沿沟壁弯成合适形状，与沟壁紧靠，并与电缆沟内桥架接地母线牢固焊接。4.2.5与接地母线直接接触的回填土应是纯净的土壤，不能有石块、泥沙、建筑材料和垃圾，外取的土壤不得有较强的腐蚀性，在回填土时应分层夯实。4.2.6接地母线焊接点外侧100mm范围内刷防腐漆，在引向建筑物的入口处刷白色底漆，并标以黑色接地符号。4.2.7接地装置安装完后由试验人员进行接地电阻测量，不大于设计值0.5欧姆即为合格。4.3室内及设备接地母线安装4.3.1主厂房及辅助车间内的接地干线沿墙壁或抹面层下敷设。沿墙敷设的接地干线，与墙壁间隙10-15mm处利用M8膨胀螺栓做支撑件沿墙敷设接地干线，保证母线与墙壁及建筑物平行沿抹面层下敷设接地线，埋入地面二次灌浆即可。4.3.2支撑件在水平直线部分间距1.5m，垂直部分为1.5m-3m，转弯部分为0.5m。4.3.3母线通过墙壁、楼板处穿钢管保护，引向建筑物的入口处和检修临时接地点刷白色底漆并标以黑色接地符号。4.3.4对于多层建筑物，如上层仍有电气设备，则该层也应该设置接地干线，且在适当处引下，并与下层接地干线可靠连接，且接地点不少于三点。室内接地线应在零米引出户外，并按设计与主接地网连接，连接点不少于2个。4.3.5低压电气设备可就近采用电缆管作为设备接地之用，电缆管一端与电缆桥架接地干线连接，另一端焊接扁钢与设备接地螺栓连接，或采用不小于10平方毫米编织软铜线与设备接地螺栓连接。4.3.6变压器、配电、控制、保护用的盘、箱的框架均应根据设计需要设置保护接地，此外电气设备的传动装置也应设保护接地，与主接地网连接。4.3.7明敷接地线明显和分线处涂以100mm等宽的黄色、绿色...
