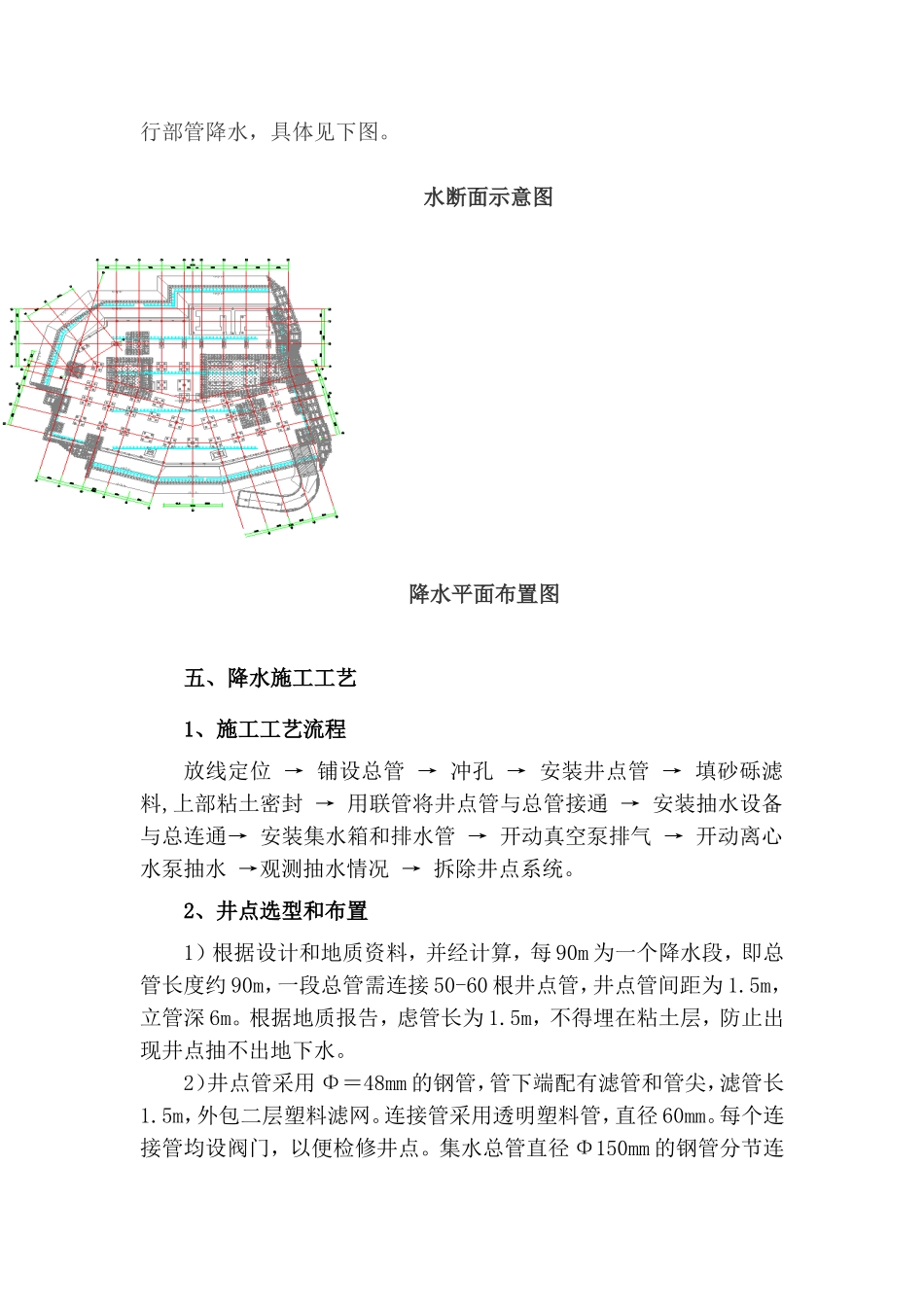

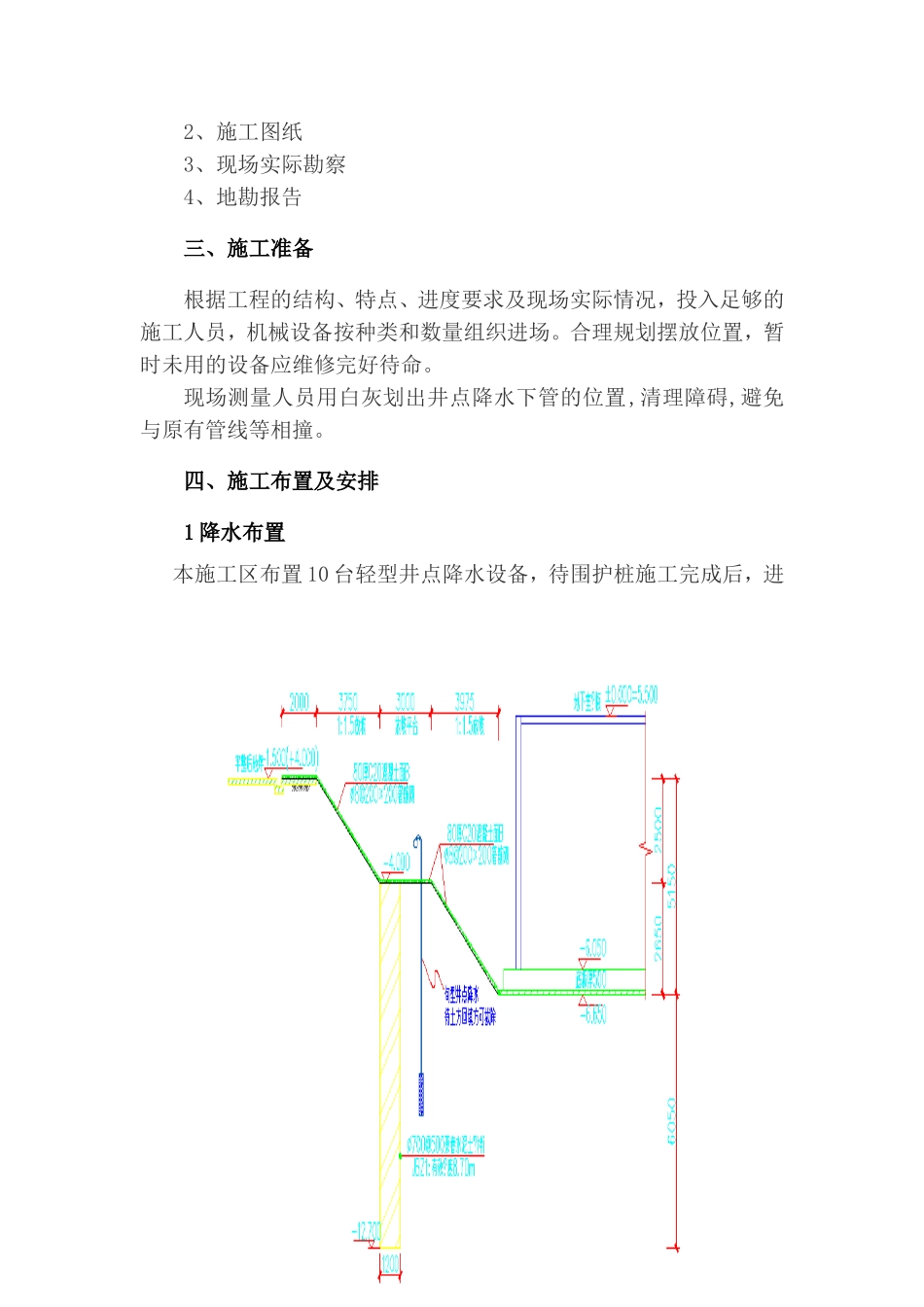

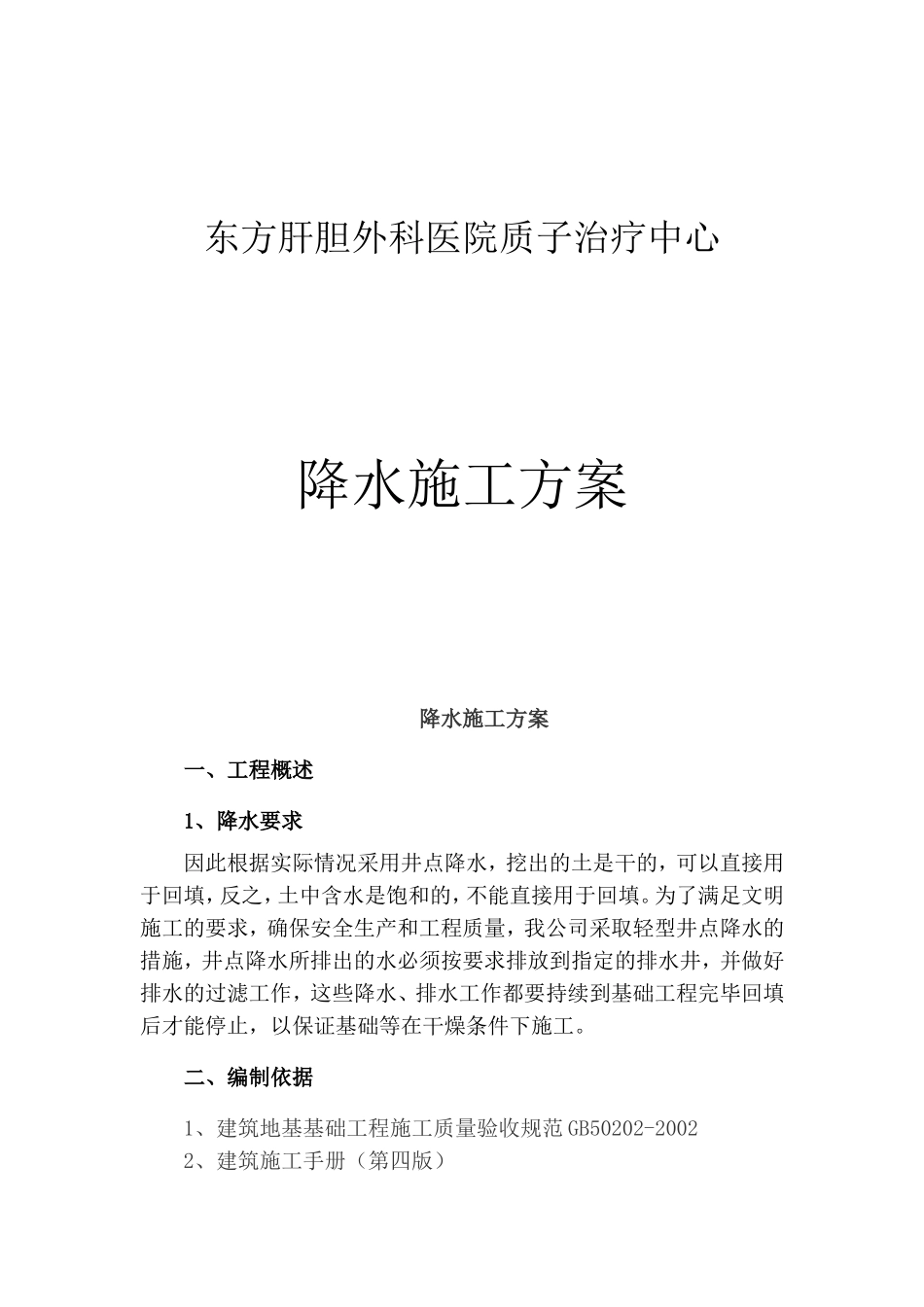

东方肝胆外科医院质子治疗中心降水施工方案降水施工方案一、工程概述1、降水要求因此根据实际情况采用井点降水,挖出的土是干的,可以直接用于回填,反之,土中含水是饱和的,不能直接用于回填。为了满足文明施工的要求,确保安全生产和工程质量,我公司采取轻型井点降水的措施,井点降水所排出的水必须按要求排放到指定的排水井,并做好排水的过滤工作,这些降水、排水工作都要持续到基础工程完毕回填后才能停止,以保证基础等在干燥条件下施工。二、编制依据1、建筑地基基础工程施工质量验收规范GB50202-20022、建筑施工手册(第四版)2、施工图纸3、现场实际勘察4、地勘报告三、施工准备根据工程的结构、特点、进度要求及现场实际情况,投入足够的施工人员,机械设备按种类和数量组织进场。合理规划摆放位置,暂时未用的设备应维修完好待命。现场测量人员用白灰划出井点降水下管的位置,清理障碍,避免与原有管线等相撞。四、施工布置及安排1降水布置本施工区布置10台轻型井点降水设备,待围护桩施工完成后,进行部管降水,具体见下图。水断面示意图降水平面布置图五、降水施工工艺1、施工工艺流程放线定位→铺设总管→冲孔→安装井点管→填砂砾滤料,上部粘土密封→用联管将井点管与总管接通→安装抽水设备与总连通→安装集水箱和排水管→开动真空泵排气→开动离心水泵抽水→观测抽水情况→拆除井点系统。2、井点选型和布置1)根据设计和地质资料,并经计算,每90m为一个降水段,即总管长度约90m,一段总管需连接50-60根井点管,井点管间距为1.5m,立管深6m。根据地质报告,虑管长为1.5m,不得埋在粘土层,防止出现井点抽不出地下水。2)井点管采用Φ=48mm的钢管,管下端配有滤管和管尖,滤管长1.5m,外包二层塑料滤网。连接管采用透明塑料管,直径60mm。每个连接管均设阀门,以便检修井点。集水总管直径Φ150mm的钢管分节连接,每节长4m,每3m设一个连接井点管的接头。3)采用射流泵轻井点系统,抽水设备由离心泵、射流器、循环水箱等组成。根据计算采用JS-45射流泵。其技术性能如下表,均满足要求。型号抽吸深度(m)排水量(m3/h)工作水压力(MPa)电机功率(Kw)外形尺寸(mm)(长×宽×高)JS-457.565>0.357.51450×960×7604)井点采用水冲成孔,冲孔设备采用高压水泵和套管式高压水冲枪。5)在布置中,井点管埋设在通道的中心处,集水总管沿抽水流方向有0.25%~0.5%的上仰坡度,水泵轴心与总管齐平并设于总管的中部。3、井点降水步骤1)施工准备即对抽水设备、冲孔设备进行检查,并试运转;对井点管逐根冲洗,组装井点管(包括滤网);安装供电线路,接通电源;进行现场抽水试验,备齐滤料;准备记录表格,训练操作人员等。2)确定井点布置位置根据区间通道中心线控制桩来布置井点。3)铺设总管布管沿抽水水流方向有0.25%~0.50%的上仰坡度,以免空气留存在井管内。4)冲孔下井点管采用冲孔方法,井孔应保持垂直,孔径30cm,深比井点滤管深0.5~0.6m。5)井点管埋设在井点与孔壁之间及时用粗砂填实,至离地面2m为止,上部用粘土填塞密实,以防漏气,井点管埋设后,在填砂时,井管内的水位上升,流出管外,即认为合格。6)抽水设备安装抽水设备一般安装在集水总管中部,水泵轴心与总管平齐。7)试运转井点降水系统安装完毕,应试运转,检查各部分是否正常。一般用真空度判断,当真空表继续上升,并达到和稳定在400~500mm汞柱高,即合格,否则应检查各管接头有无漏气,如有,应及时修好。8)抽排水开动真空泵排气,再开动离心水原抽水。集水管排出的水排出影响半径以外的地方,经排水系统流到外排水系统中。9)拆除井点降水系统当基坑回填土完成后,方可拆除井点降水系统。采用16t吊车抽拨井点管,拨管后所留孔洞用砂或砂土混合料填塞,地面上1m,用粘土塞实。4、施工设备拟投入本标段的主要施工机械设备表序号设备名称/仪器设备名称规格型号数量国别产地制造年份额定功率(KW)生产能力用于施工部位备注1排水泵QY-7.54中国20107.5kw排水工程2轻型降水JS-4510中国20117.5kw降水工程3汽车吊QY82中国20088t拔管、下管五、安全技术措施1)吸水泵严禁无水空转,系统运行前必须先注满...
