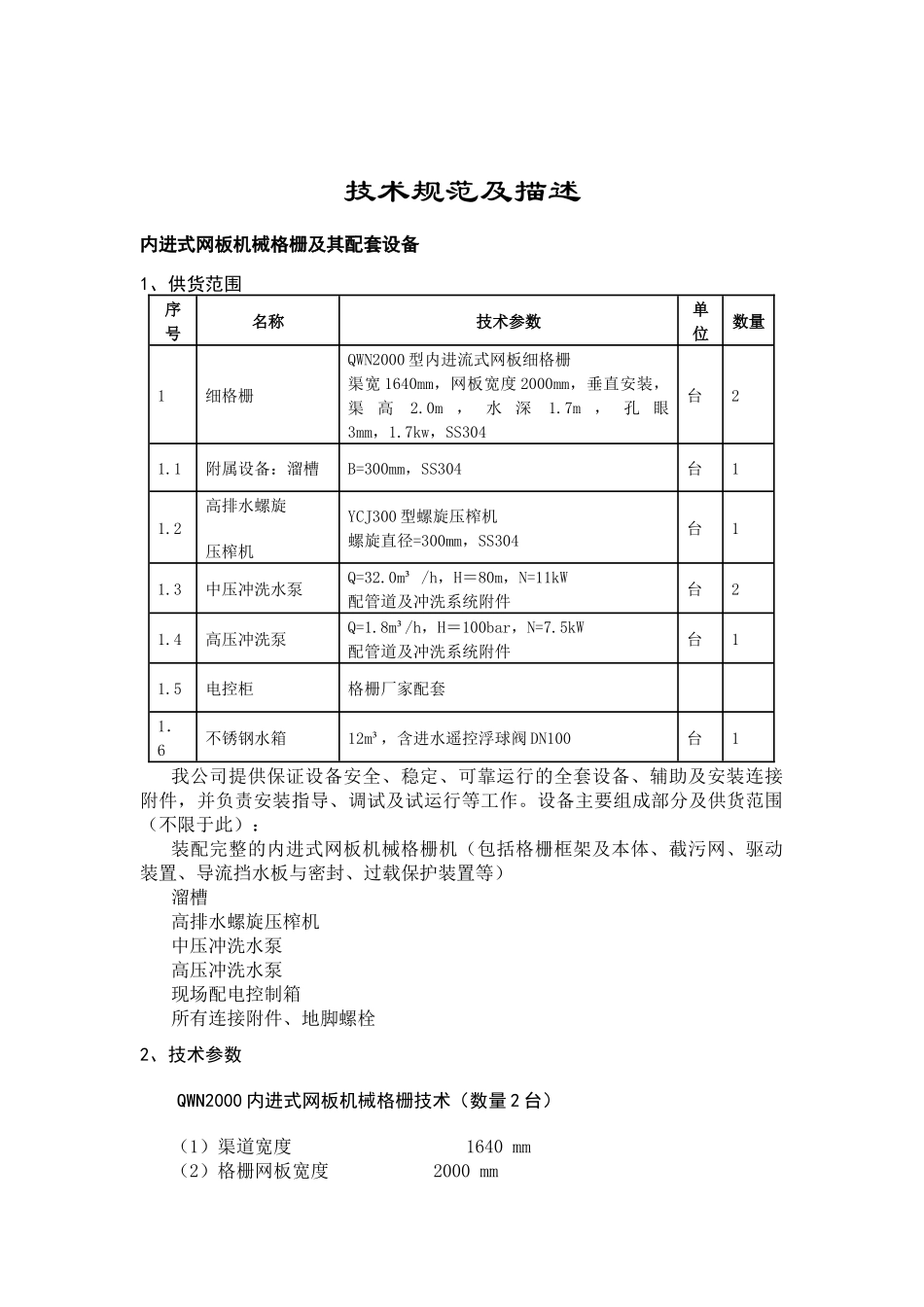

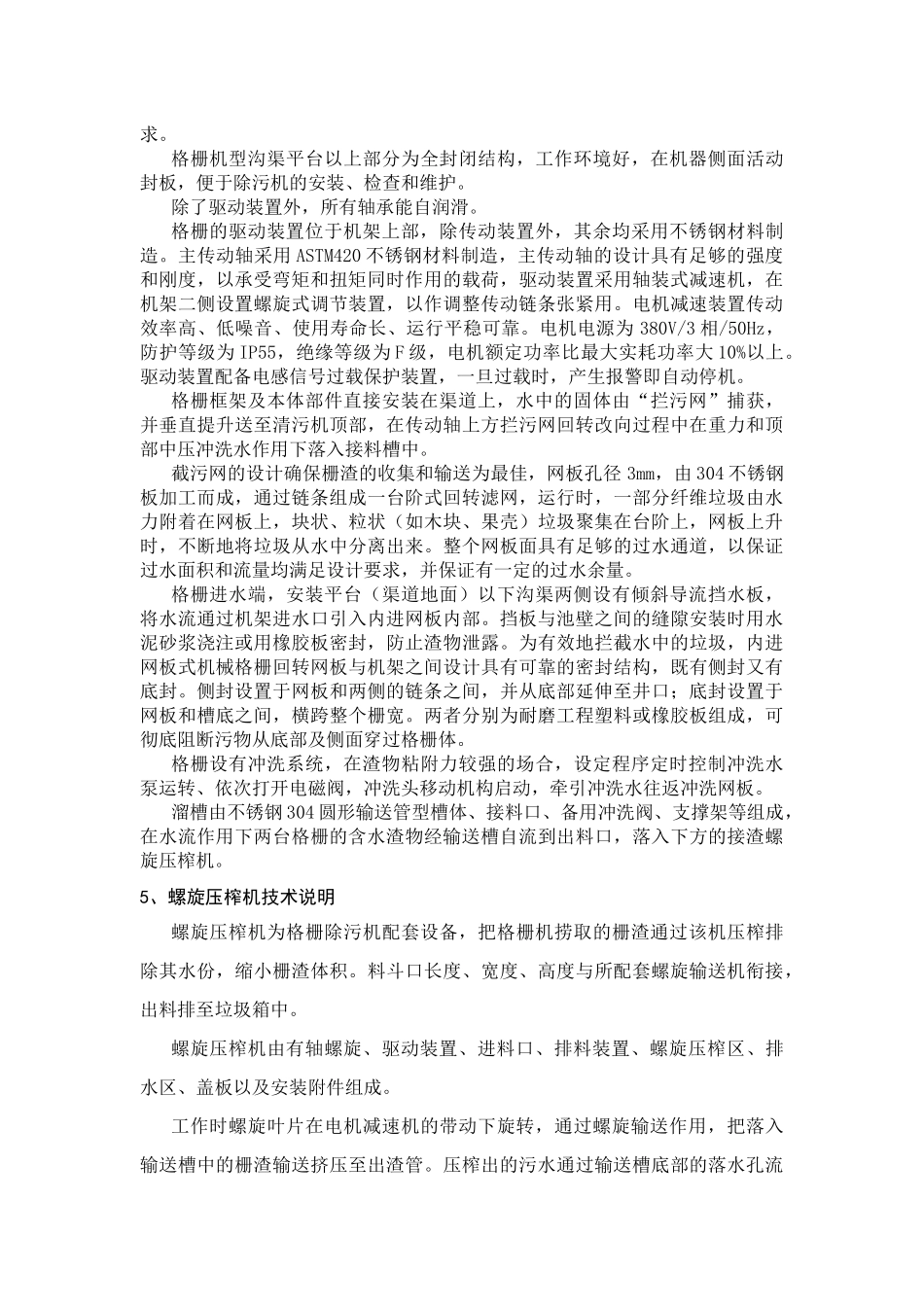

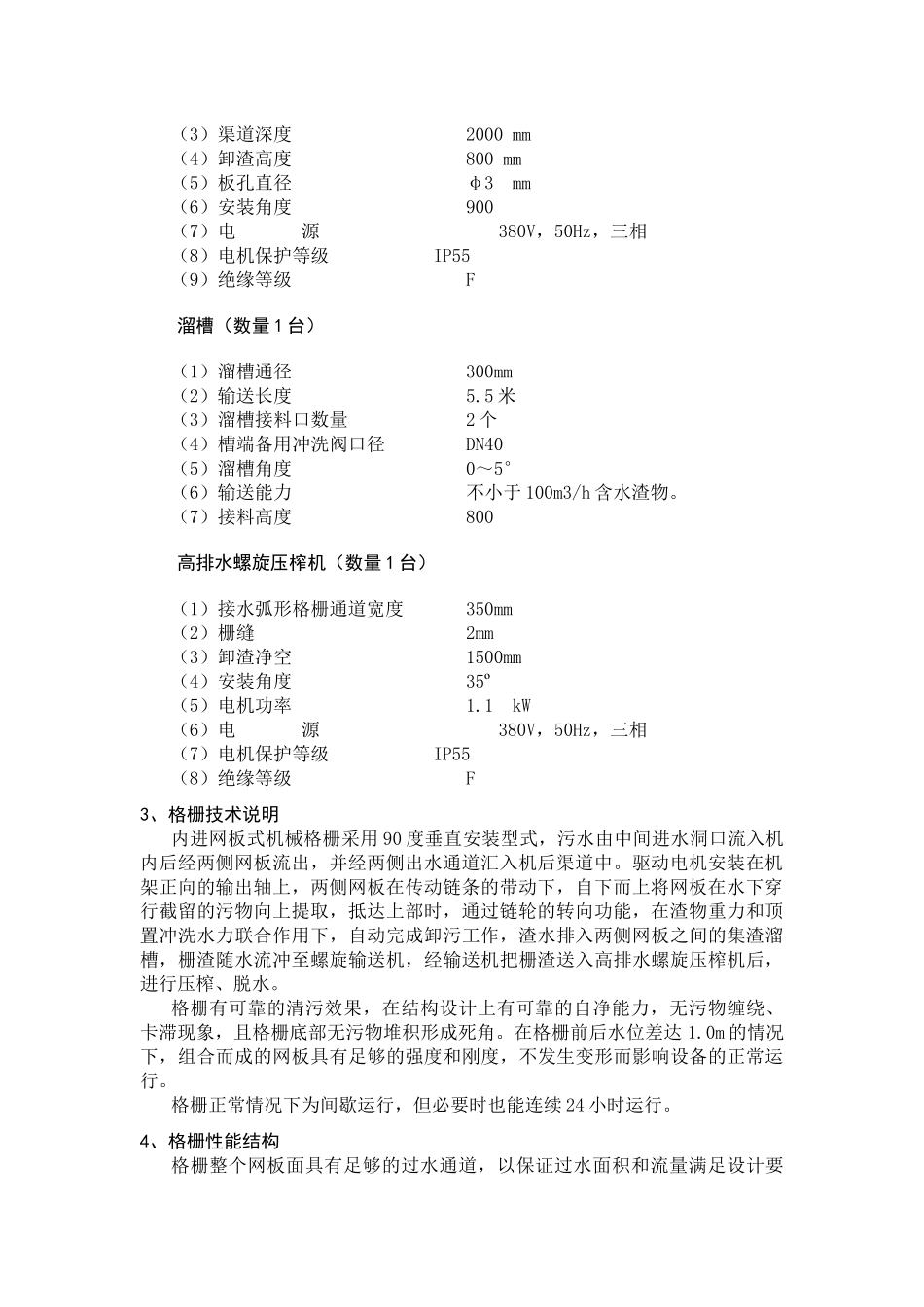

技术规范及描述内进式网板机械格栅及其配套设备1、供货范围序号名称技术参数单位数量1细格栅QWN2000型内进流式网板细格栅渠宽1640mm，网板宽度2000mm，垂直安装，渠高2.0m，水深1.7m，孔眼3mm，1.7kw，SS304台21.1附属设备：溜槽B=300mm，SS304台11.2高排水螺旋压榨机YCJ300型螺旋压榨机螺旋直径=300mm，SS304台11.3中压冲洗水泵Q=32.0m³/h，H＝80m，N=11kW配管道及冲洗系统附件台21.4高压冲洗泵Q=1.8m³/h，H＝100bar，N=7.5kW配管道及冲洗系统附件台11.5电控柜格栅厂家配套1．6不锈钢水箱12m³，含进水遥控浮球阀DN100台1我公司提供保证设备安全、稳定、可靠运行的全套设备、辅助及安装连接附件，并负责安装指导、调试及试运行等工作。设备主要组成部分及供货范围（不限于此）：装配完整的内进式网板机械格栅机（包括格栅框架及本体、截污网、驱动装置、导流挡水板与密封、过载保护装置等）溜槽高排水螺旋压榨机中压冲洗水泵高压冲洗水泵现场配电控制箱所有连接附件、地脚螺栓2、技术参数QWN2000内进式网板机械格栅技术（数量2台）（1）渠道宽度1640mm（2）格栅网板宽度2000mm（3）渠道深度2000mm（4）卸渣高度800mm（5）板孔直径φ3mm（6）安装角度900（7）电源380V，50Hz，三相（8）电机保护等级IP55（9）绝缘等级F溜槽（数量1台）（1）溜槽通径300mm（2）输送长度5.5米（3）溜槽接料口数量2个（4）槽端备用冲洗阀口径DN40（5）溜槽角度0～5°（6）输送能力不小于100m3/h含水渣物。（7）接料高度800高排水螺旋压榨机（数量1台）（1）接水弧形格栅通道宽度350mm（2）栅缝2mm（3）卸渣净空1500mm（4）安装角度35º（5）电机功率1.1kW（6）电源380V，50Hz，三相（7）电机保护等级IP55（8）绝缘等级F3、格栅技术说明内进网板式机械格栅采用90度垂直安装型式，污水由中间进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将网板在水下穿行截留的污物向上提取，抵达上部时，通过链轮的转向功能，在渣物重力和顶置冲洗水力联合作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣溜槽，栅渣随水流冲至螺旋输送机，经输送机把栅渣送入高排水螺旋压榨机后，进行压榨、脱水。格栅有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部无污物堆积形成死角。在格栅前后水位差达1.0m的情况下，组合而成的网板具有足够的强度和刚度，不发生变形而影响设备的正常运行。格栅正常情况下为间歇运行，但必要时也能连续24小时运行。4、格栅性能结构格栅整个网板面具有足够的过水通道，以保证过水面积和流量满足设计要求。格栅机型沟渠平台以上部分为全封闭结构，工作环境好，在机器侧面活动封板，便于除污机的安装、检查和维护。除了驱动装置外，所有轴承能自润滑。格栅的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。主传动轴采用ASTM420不锈钢材料制造，主传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷，驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。电机减速装置传动效率高、低噪音、使用寿命长、运行平稳可靠。电机电源为380V/3相/50Hz，防护等级为IP55，绝缘等级为F级，电机额定功率比最大实耗功率大10%以上。驱动装置配备电感信号过载保护装置，一旦过载时，产生报警即自动停机。格栅框架及本体部件直接安装在渠道上，水中的固体由“拦污网”捕获，并垂直提升送至清污机顶部，在传动轴上方拦污网回转改向过程中在重力和顶部中压冲洗水作用下落入接料槽中。截污网的设计确保栅渣的收集和输送为最佳，网板孔径3mm，由304不锈钢板加工而成，通过链条组成一台阶式回转滤网，运行时，一部分纤维垃圾由水力附着在网板上，块状、粒状（如木块、果壳）垃圾聚集在台阶上，网板上升时，不断地将垃圾从水中分离出来。整个网板面具有足够的过水通道，以保证过水面积和流量均满足设计要求，并保证有一定的过水余量。格栅进水端，安装平台（渠道地面）以下沟渠两侧设有倾斜导流挡水板，将水流...
