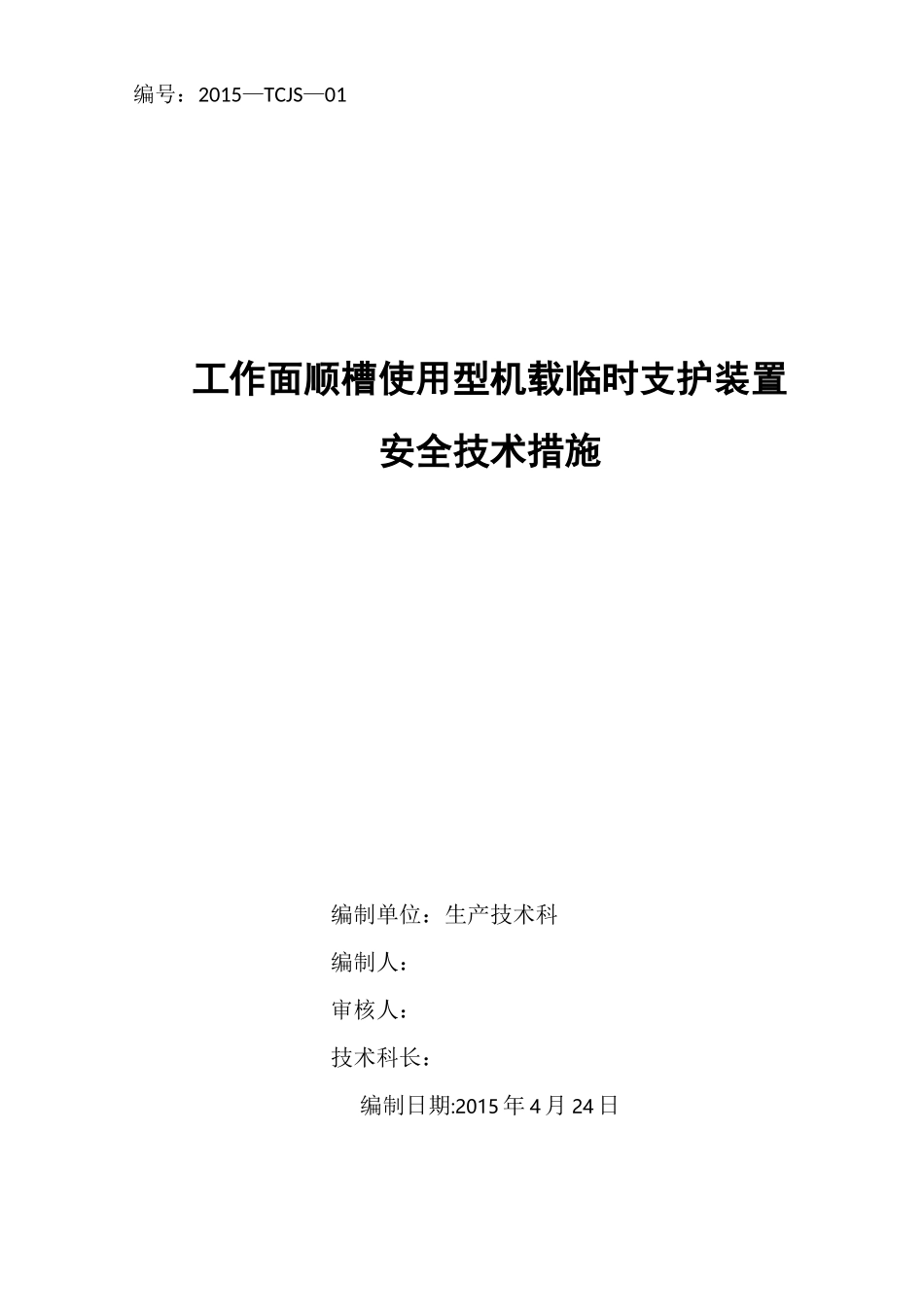

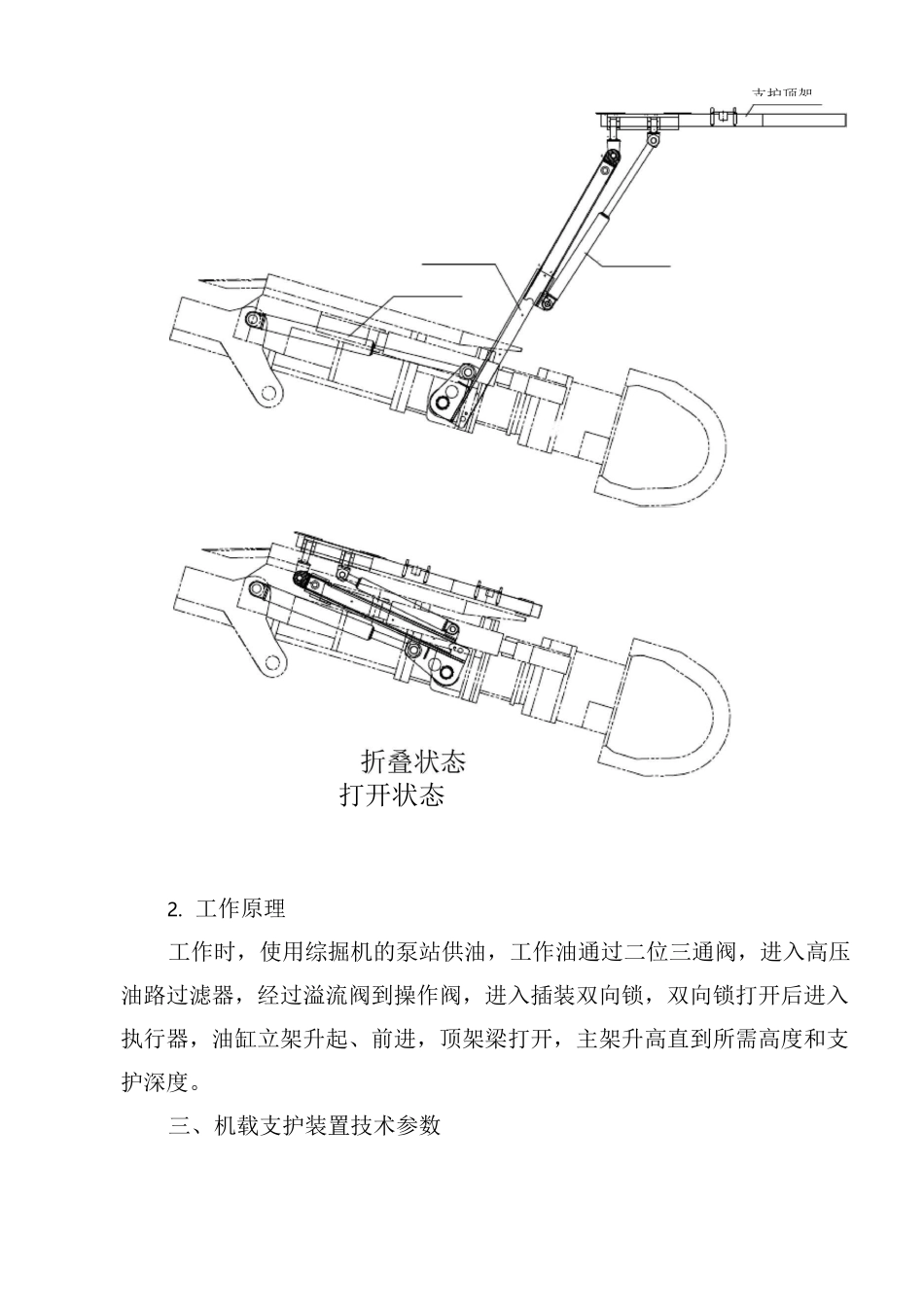

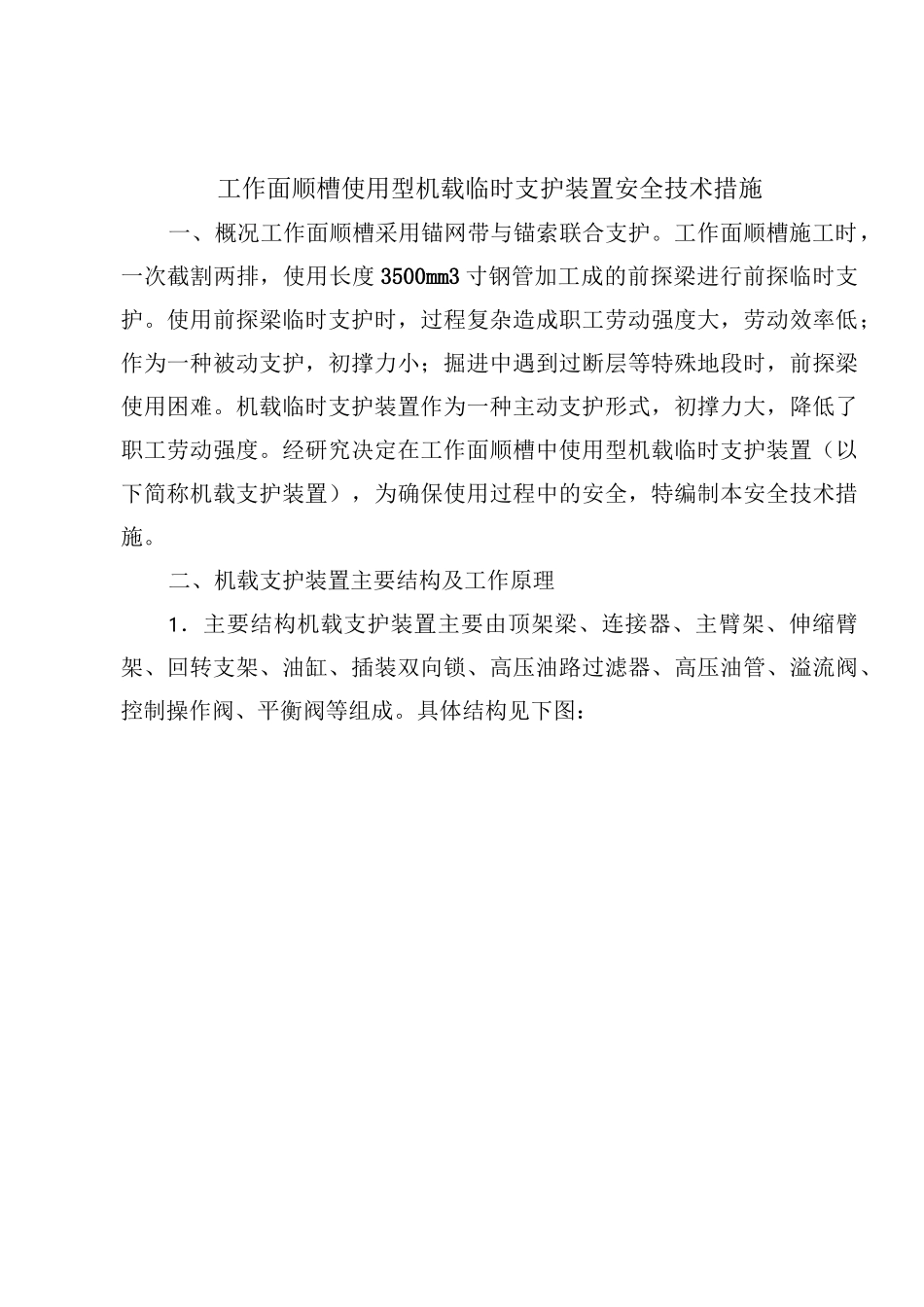

编号：2015—TCJS—01工作面顺槽使用型机载临时支护装置安全技术措施编制单位：生产技术科编制人：审核人：技术科长：编制日期:2015 年 4 月 24 日工作面顺槽使用型机载临时支护装置安全技术措施一、概况工作面顺槽采用锚网带与锚索联合支护。工作面顺槽施工时，一次截割两排，使用长度 3500mm3 寸钢管加工成的前探梁进行前探临时支护。使用前探梁临时支护时，过程复杂造成职工劳动强度大，劳动效率低；作为一种被动支护，初撑力小；掘进中遇到过断层等特殊地段时，前探梁使用困难。机载临时支护装置作为一种主动支护形式，初撑力大，降低了职工劳动强度。经研究决定在工作面顺槽中使用型机载临时支护装置（以下简称机载支护装置），为确保使用过程中的安全，特编制本安全技术措施。二、机载支护装置主要结构及工作原理1．主要结构机载支护装置主要由顶架梁、连接器、主臂架、伸缩臂架、回转支架、油缸、插装双向锁、高压油路过滤器、高压油管、溢流阀、控制操作阀、平衡阀等组成。具体结构见下图：支护顶架伸缩油缸支撑油缸摆动油缸,打开状态2. 工作原理工作时，使用综掘机的泵站供油，工作油通过二位三通阀，进入高压油路过滤器，经过溢流阀到操作阀，进入插装双向锁，双向锁打开后进入执行器，油缸立架升起、前进，顶架梁打开，主架升高直到所需高度和支护深度。三、机载支护装置技术参数（一）装置系统压力：16MPa,流量 50L/min。（二）适用巷道断面：矩型、梯型。（三）适用巷道宽度 m〜，高度 m〜。（四）额定工作阻力：。（五）支护面积：2mX，展开 X。（六）支护超出掘进机截割头距离：1m〜，前伸展开。（七）顶架可倾斜：W20°,上展 45°。（八）装置重量（包括液压系统重量）：约 1000kg。四、工艺流程及机载支护装置操作方法（一）工艺流程图临时支护:刼裁臾鶴賢删带 h在支护麹的师上屯疏厳测;控般作时外■«.支护黠冲皤托至呃顶板 10C：rnm-200「nrr 后/止俱仏人工軀钢料血申线后鞫辭附躺托至號沁加-定譜人，i 褓支提真（二）操作方法1. 掘进机司机截割完并根据巷道高度情况适当出煤后，将掘进机停放在巷中位置并将截割头落到迎头浮煤上。2.截割工序完成后掘进机司机将截割电机闭锁。操作位于掘进机机身上方与掘进机液压泵站供油系统、掘进机自身液压系统、机载支护装置液压系统相连接的二位三通阀，将二位三通阀的控制手柄打在 1#装置上，将掘进机液压泵站供油系统向掘进机自身供油方向管路闭锁、掘进机液压泵间...
