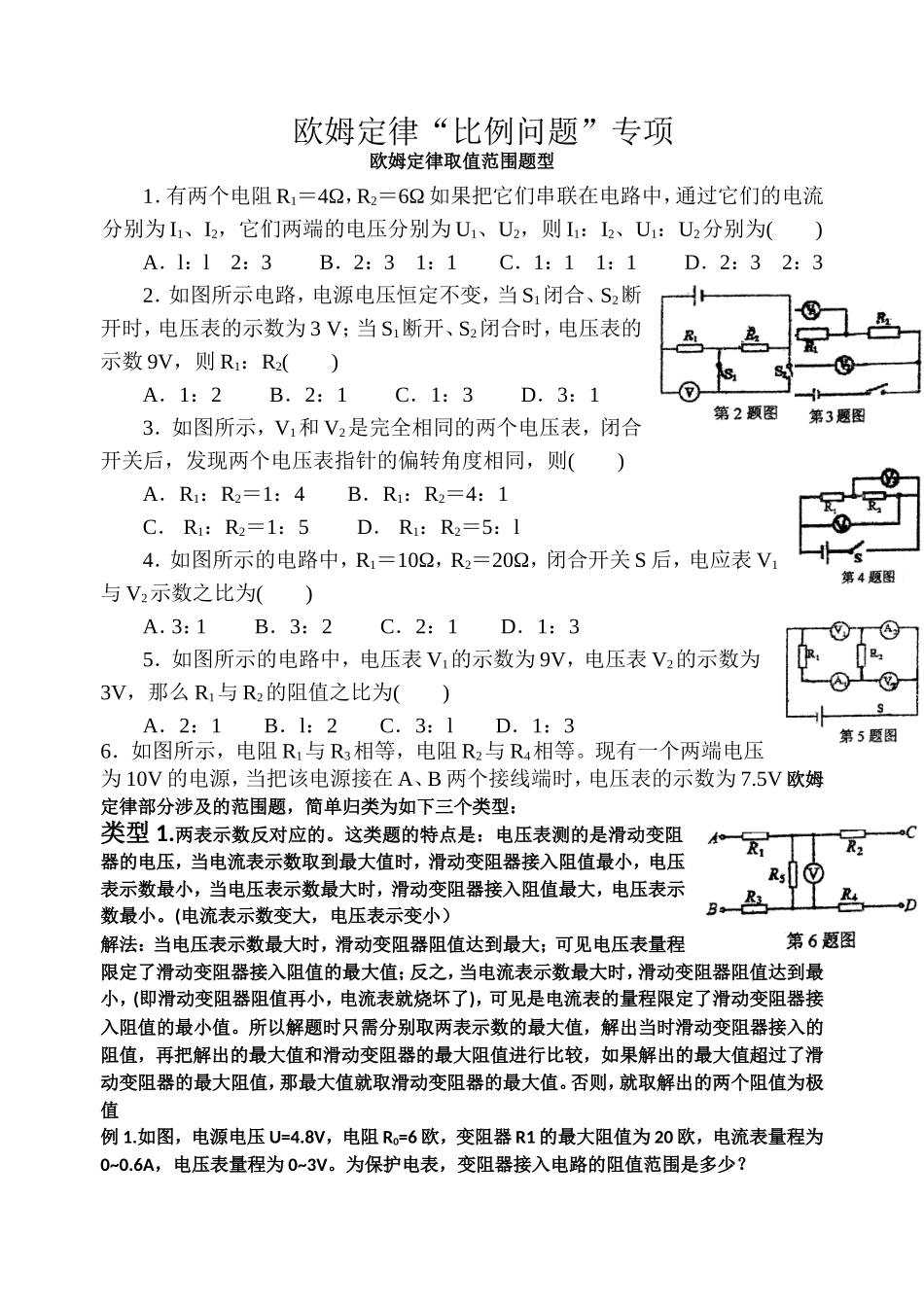

欧姆定律“比例问题”专项VIP免费

欧姆定律“比例问题”专项欧姆定律取值范围题型1．有两个电阻R1＝4Ω，R2＝6Ω如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2、U1：U2分别为()A．l：l2：3B．2：31：1C．1：11：1D．2：32：32．如图所示电路，电源电压恒定不变，当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2()A．1：2B．2：1C．1：3D．3：13．如图所示，V1和V2是完全相同的两个电压表，闭合开关后，发现两个电压表指针的偏转角度相同，则()A．R1：R2＝1：4B．R1：R2＝4：1C．R1：R2＝1：5D．R1：R2＝5：l4．如图所示的电路中，R1＝10Ω，R2＝20Ω，闭合开关S后，电应表V1与V2示数之比为()A．3：1B．3：2C．2：1D．1：35．如图所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为()A．2：1B．l：2C．3：lD．1：36．如图所示，电阻R1与R3相等，电阻R2与R4相等。现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V欧姆定律部分涉及的范围题，简单归类为如下三个类型：类型1.两表示数反对应的。这类题的特点是：电压表测的是滑动变阻器的电压，当电流表示数取到最大值时，滑动变阻器接入阻值最小，电压表示数最小，当电压表示数最大时，滑动变阻器接入阻值最大，电压表示数最小。(电流表示数变大，电压表示变小）解法：当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入阻值的最大值；反之，当电流表示数最大时，滑动变阻器阻值达到最小，(即滑动变阻器阻值再小，电流表就烧坏了)，可见是电流表的量程限定了滑动变阻器接入阻值的最小值。所以解题时只需分别取两表示数的最大值，解出当时滑动变阻器接入的阻值，再把解出的最大值和滑动变阻器的最大阻值进行比较，如果解出的最大值超过了滑动变阻器的最大阻值，那最大值就取滑动变阻器的最大值。否则，就取解出的两个阻值为极值例1.如图，电源电压U=4.8V，电阻R0=6欧，变阻器R1的最大阻值为20欧，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是多少？类型2.两表示数正对应的。这类题的特点是：电压表测的是定值电阻两端的电压，电压表和电流表示数要变大都变大，要变小都变小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需取解出的两个阻值中较大的，才不至于把另一块表烧坏。那么滑动变阻器接入的最大阻值就是它的总阻值了。例2.在图2所示的电路中，R1=4Ω，R2=6Ω，R3为滑动变阻器，电源电压为12伏且保持不变，所用电流表的量程是0~3A，电压表的量程是0~3V。在实验过程中，为了使电流表、电压表都不会损坏，那么滑动变阻器连入电路的电阻至少多大？若电流表的量程是0.6A呢？类型3.给范围求其他物理量的。这类题通常会给两表示数的变化范围，一定注意两表示数是正对应还是反对应，通常的判断方法是：若电压表测的是定值电阻的电压，那么两表示数就是正对应，即电流表示数最大时对应的电压表示数也最大；若电压表测的是滑动变阻器的电压，两表示数就是反对应，即电压表示数最大时电流表示数反而最小。例3.如图3所示的电路中，电源电压保持不变，当滑动变阻器的滑片P在某两点间移动时，电压表示数变化范围是2.4~8V，电流表示数变化范围是0.5~1.2A，则定值电阻R0的阻值及电源电压各是多大？练习1.1、如右图示电源电压为6V，R1=9Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。1.2、如右图，电源电压为18V，R2是0~50Ω的变阻器，R1=10Ω求如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值取值范围是多少？1.3、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。...
