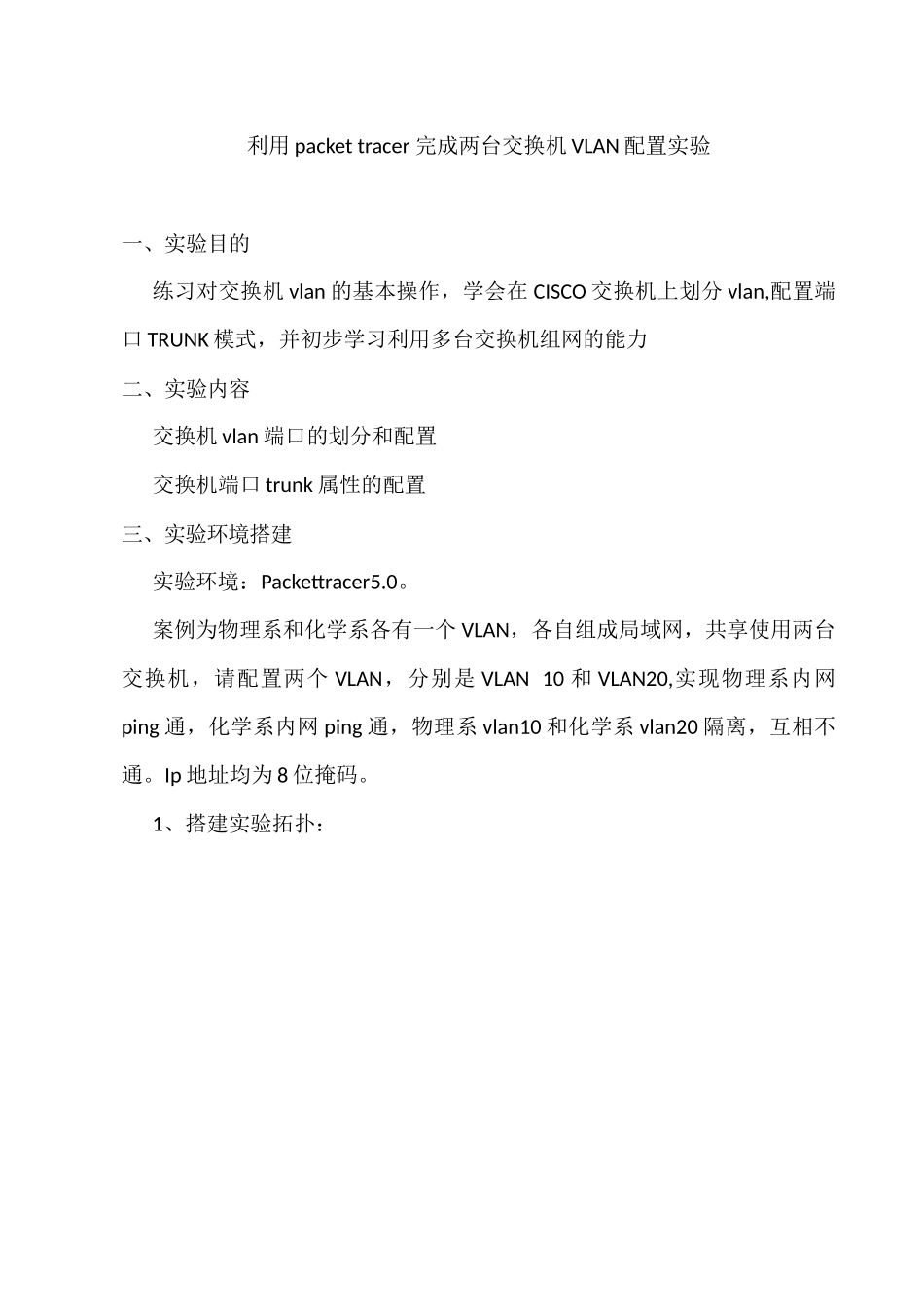

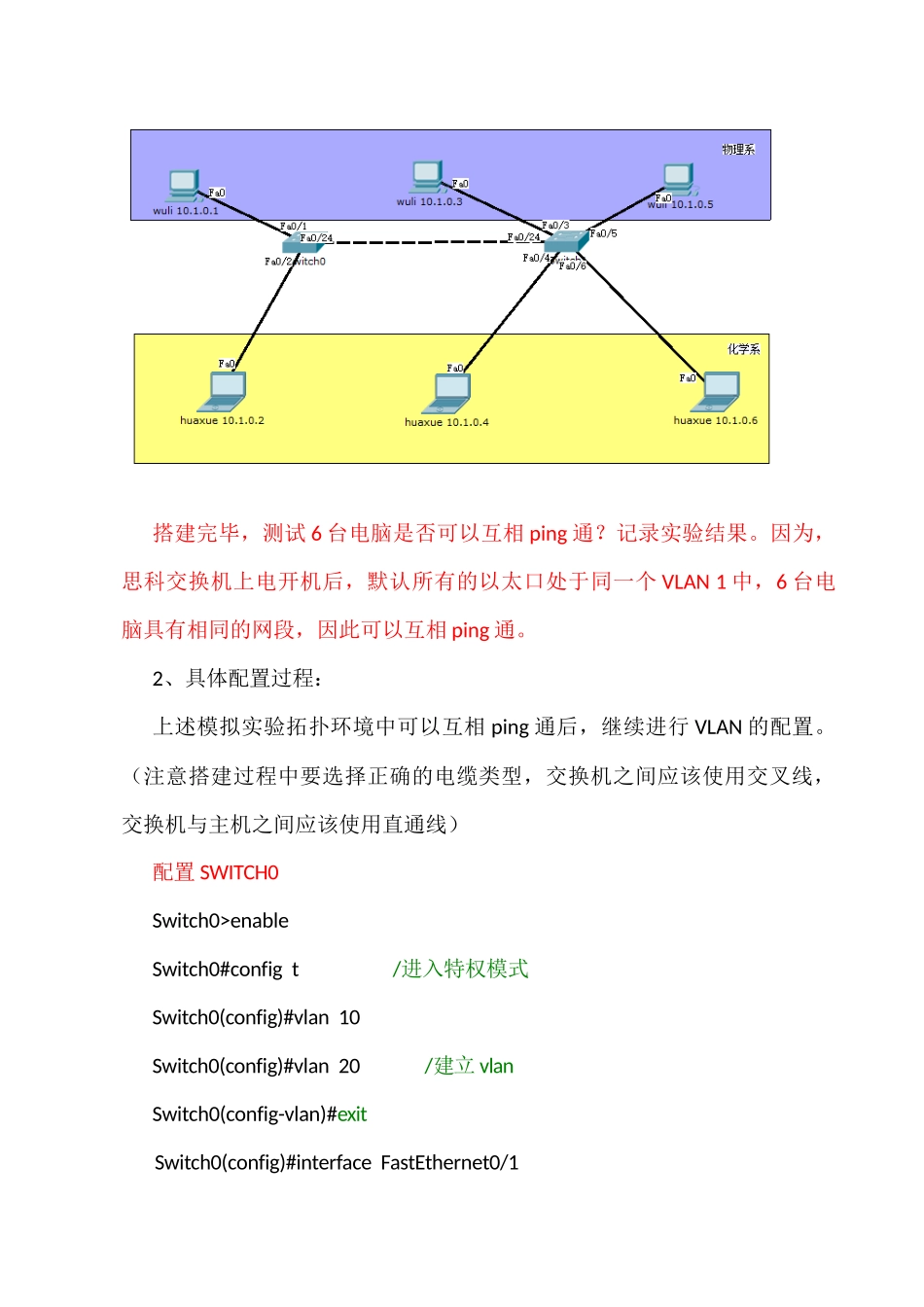

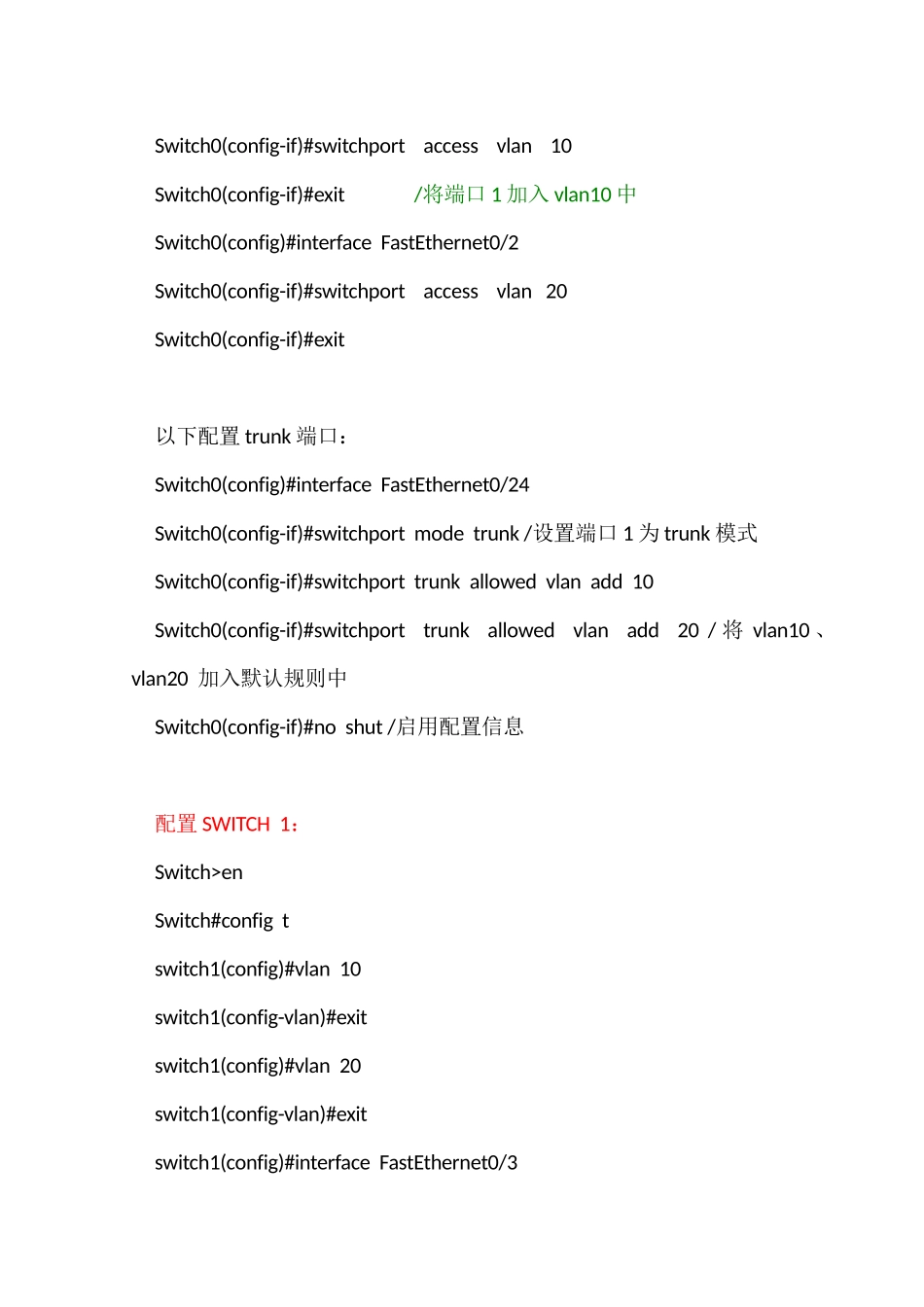

利用packettracer完成两台交换机VLAN配置实验一、实验目的练习对交换机vlan的基本操作，学会在CISCO交换机上划分vlan,配置端口TRUNK模式，并初步学习利用多台交换机组网的能力二、实验内容交换机vlan端口的划分和配置交换机端口trunk属性的配置三、实验环境搭建实验环境：Packettracer5.0。案例为物理系和化学系各有一个VLAN，各自组成局域网，共享使用两台交换机，请配置两个VLAN，分别是VLAN10和VLAN20,实现物理系内网ping通，化学系内网ping通，物理系vlan10和化学系vlan20隔离，互相不通。Ip地址均为8位掩码。1、搭建实验拓扑：搭建完毕，测试6台电脑是否可以互相ping通？记录实验结果。因为，思科交换机上电开机后，默认所有的以太口处于同一个VLAN1中，6台电脑具有相同的网段，因此可以互相ping通。2、具体配置过程：上述模拟实验拓扑环境中可以互相ping通后，继续进行VLAN的配置。（注意搭建过程中要选择正确的电缆类型，交换机之间应该使用交叉线，交换机与主机之间应该使用直通线）配置SWITCH0Switch0>enableSwitch0#configt/进入特权模式Switch0(config)#vlan10Switch0(config)#vlan20/建立vlanSwitch0(config-vlan)#exitSwitch0(config)#interfaceFastEthernet0/1Switch0(config-if)#switchportaccessvlan10Switch0(config-if)#exit/将端口1加入vlan10中Switch0(config)#interfaceFastEthernet0/2Switch0(config-if)#switchportaccessvlan20Switch0(config-if)#exit以下配置trunk端口：Switch0(config)#interfaceFastEthernet0/24Switch0(config-if)#switchportmodetrunk/设置端口1为trunk模式Switch0(config-if)#switchporttrunkallowedvlanadd10Switch0(config-if)#switchporttrunkallowedvlanadd20/将vlan10、vlan20加入默认规则中Switch0(config-if)#noshut/启用配置信息配置SWITCH1：Switch>enSwitch#configtswitch1(config)#vlan10switch1(config-vlan)#exitswitch1(config)#vlan20switch1(config-vlan)#exitswitch1(config)#interfaceFastEthernet0/3switch1(config-if)#switchportaccessvlan10switch1(config-if)#exitswitch1(config)#interfaceFastEthernet0/5switch1(config-if)#switchportaccessvlan10switch1(config-if)#exitswitch1(config)#interfaceFastEthernet0/4switch1(config-if)#switchportaccessvlan20switch1(config-if)#exitswitch1(config)#interfaceFastEthernet0/6switch1(config-if)#switchportaccessvlan20switch1(config-if)#exit以下配置trunk端口：switch1(config)#interfaceFastEthernet0/24switch1(config-if)#switchportmodetrunkswitch1(config-if)#switchporttrunkallowedvlanadd10switch1(config-if)#switchporttrunkallowedvlanadd20switch1(config-if)#noshutdown3、命令行配置完毕，分别为六台PC机配置IP地址，配置情况为：wuli:10.1.0.1/8wuli:10.1.0.3/8wuli:10.1.0.5/8huaxue:10.1.0.2/24huaxue:10.1.0.4/24huaxue:10.1.0.6/244、实验网络配置完毕后使用PDU命令验证6台主机之间的连通性是否满足要求。记录实验结果。
