综合水泵房设备管道安装施工方案VIP专享

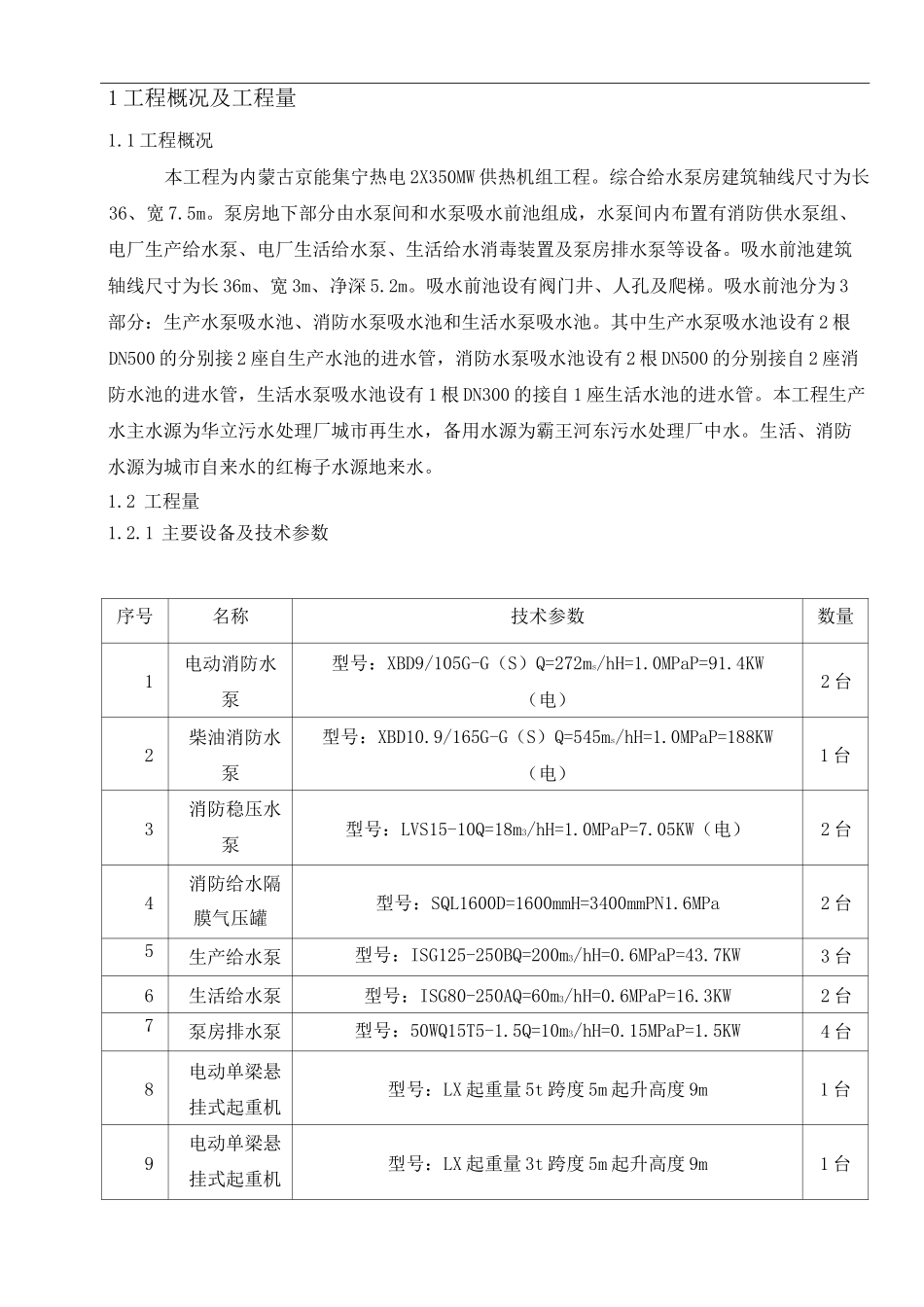

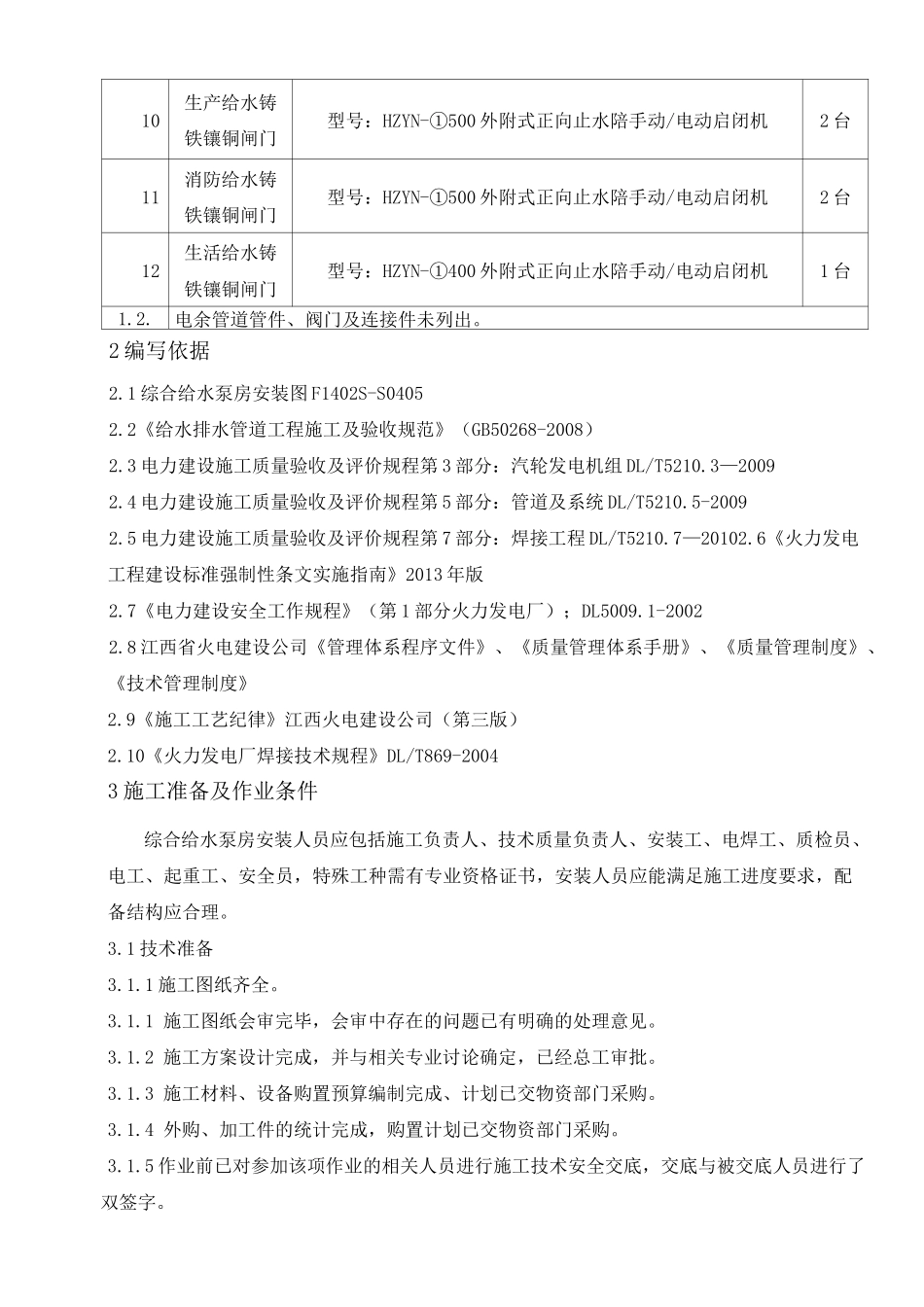

1 工程概况及工程量1.1 工程概况本工程为内蒙古京能集宁热电 2X350MW 供热机组工程。综合给水泵房建筑轴线尺寸为长36、宽 7.5m。泵房地下部分由水泵间和水泵吸水前池组成，水泵间内布置有消防供水泵组、电厂生产给水泵、电厂生活给水泵、生活给水消毒装置及泵房排水泵等设备。吸水前池建筑轴线尺寸为长 36m、宽 3m、净深 5.2m。吸水前池设有阀门井、人孔及爬梯。吸水前池分为 3部分：生产水泵吸水池、消防水泵吸水池和生活水泵吸水池。其中生产水泵吸水池设有 2 根DN500 的分别接 2 座自生产水池的进水管，消防水泵吸水池设有 2 根 DN500 的分别接自 2 座消防水池的进水管，生活水泵吸水池设有 1 根 DN300 的接自 1 座生活水池的进水管。本工程生产水主水源为华立污水处理厂城市再生水，备用水源为霸王河东污水处理厂中水。生活、消防水源为城市自来水的红梅子水源地来水。1.2 工程量1.2.1 主要设备及技术参数序号名称技术参数数量1电动消防水泵型号：XBD9/105G-G（S）Q=272ms/hH=1.0MPaP=91.4KW（电）2 台2柴油消防水泵型号：XBD10.9/165G-G（S）Q=545ms/hH=1.0MPaP=188KW（电）1 台3消防稳压水泵型号：LVS15-10Q=18m3/hH=1.0MPaP=7.05KW（电）2 台4消防给水隔膜气压罐型号：SQL1600D=1600mmH=3400mmPN1.6MPa2 台5生产给水泵型号：ISG125-250BQ=200m3/hH=0.6MPaP=43.7KW3 台6生活给水泵型号：ISG80-250AQ=60m3/hH=0.6MPaP=16.3KW2 台7泵房排水泵型号：50WQ15T5-1.5Q=10m3/hH=0.15MPaP=1.5KW4 台8电动单梁悬挂式起重机型号：LX 起重量 5t 跨度 5m 起升高度 9m1 台9电动单梁悬挂式起重机型号：LX 起重量 3t 跨度 5m 起升高度 9m1 台10生产给水铸铁镶铜闸门型号：HZYN-①500 外附式正向止水陪手动/电动启闭机2 台11消防给水铸铁镶铜闸门型号：HZYN-①500 外附式正向止水陪手动/电动启闭机2 台12生活给水铸铁镶铜闸门型号：HZYN-①400 外附式正向止水陪手动/电动启闭机1 台1.2.2J电余管道管件、阀门及连接件未列出。2 编写依据2.1 综合给水泵房安装图 F1402S-S04052.2《给水排水管道工程施工及验收规范》（GB50268-2008）2.3 电力建设施工质量验收及评价规程第 3 部分：汽轮发电机组 DL/T5210.3—20092.4 电力建设施工质量验收及评价规程第 5 部分：管道及系统 DL/T5210.5-20092.5 电力建设施工质量验收及评价规程第 7 部分：焊接工程 DL/T5210.7—20102.6《火力发电工程建设...
