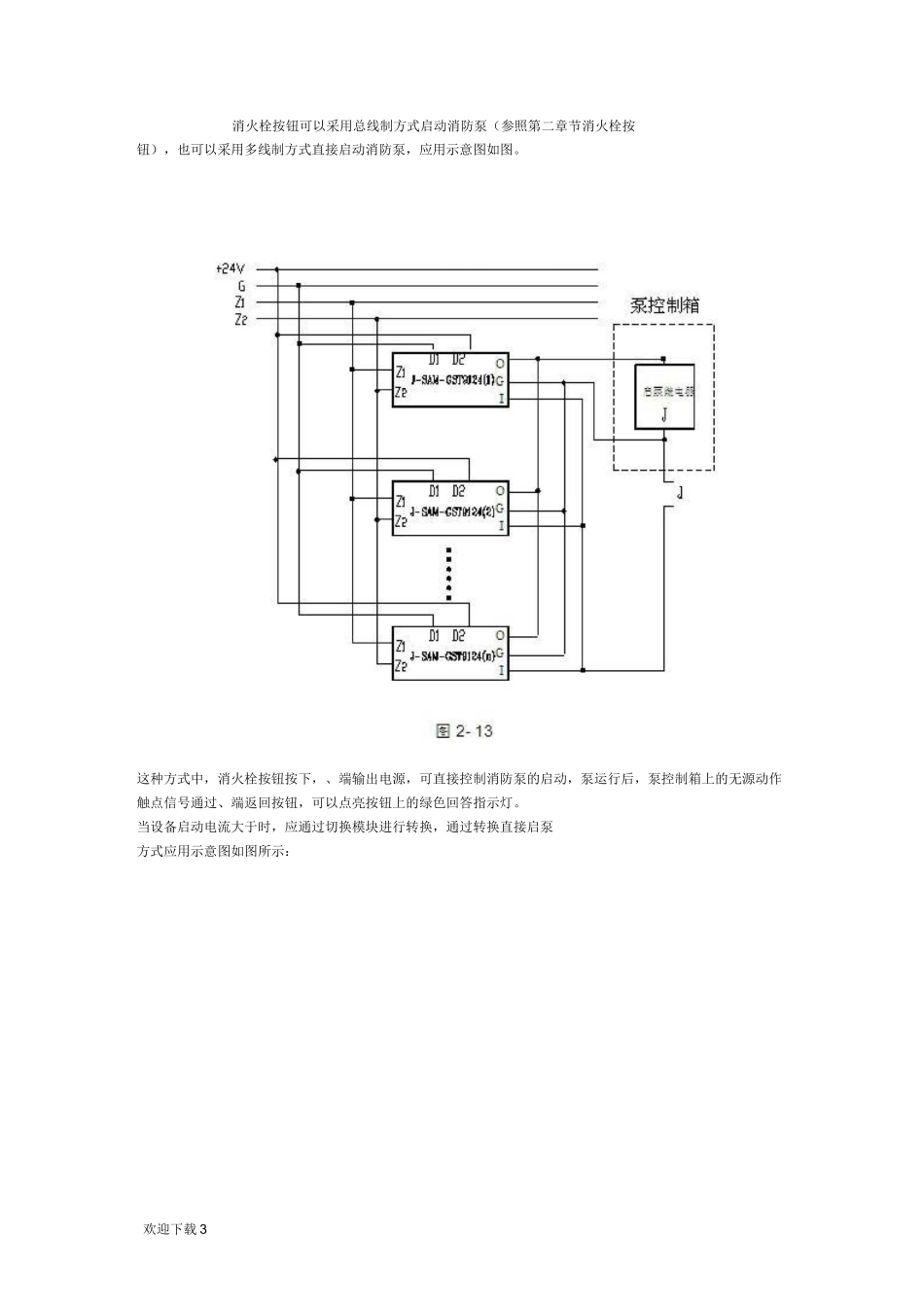

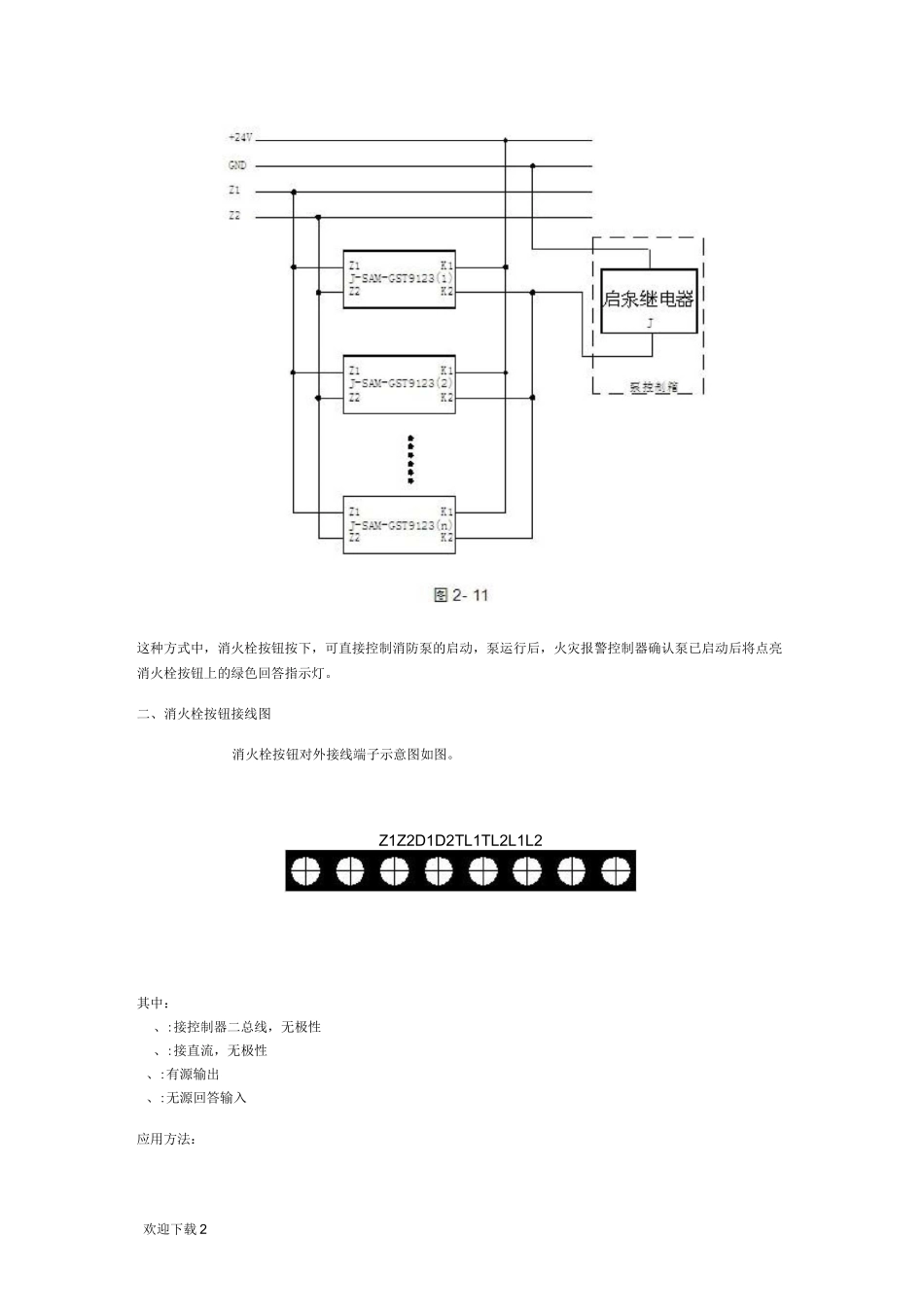

海湾消火栓按钮接线图海湾报警设备本文将重点介绍海湾消火栓按钮接线图，包括消火栓按钮接线图和消火栓按钮接线图。一、消火栓按钮接线图消火栓按钮外接端子示意图如图：LGNZ1Z2+24VGNDR+R・F+F图 3-2其中：、:无极性信号二总线接线端子、:无源常开触点，用于直接启泵控制时，需外接电源应用方法：型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图：Z1Z2图 2-10这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。采用消火栓按钮直接起泵方式应用接线示意图如图：欢迎下载 2这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后将点亮消火栓按钮上的绿色回答指示灯。二、消火栓按钮接线图消火栓按钮对外接线端子示意图如图。Z1Z2D1D2TL1TL2L1L2其中：、:接控制器二总线，无极性、:接直流，无极性、:有源输出、:无源回答输入应用方法：欢迎下载 3消火栓按钮可以采用总线制方式启动消防泵（参照第二章节消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图。这种方式中，消火栓按钮按下，、端输出电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过、端返回按钮，可以点亮按钮上的绿色回答指示灯。当设备启动电流大于时，应通过切换模块进行转换，通过转换直接启泵方式应用示意图如图所示：欢迎下载 4一、海湾消防电话模块的外形尺寸及结构示意图如图所示。海湾消防电话模块安装接线示意图海湾报警设备为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾电话模块的外形示意图、安装示意图、接线示意图以及应用方法。二、海湾消防电话模块采用明装，进线管预埋安装，将底盒安装在型预埋盒上，安装方法如图。底盒与上盖间采用插接式结构安装，拆卸简单方便，便于调试维修。欢迎下载 5三、电话模块对外端子示意图如图所示:Z1T2D1D2TL1TL2L1L2^6-9其中：、:接火灾报警控制器两总线，无极性、:电源，无极性、:与连接的端子、:消防电话总线，无极性四、布线要求、采用截面积三的阻燃双绞线，电源线采用截面积三的阻燃线,、采用截面积三的阻燃屏蔽线。五、海湾电话模块应用方法系统接线图如图所示。海湾海湾启停按钮完整型号为及应用示...
