综合布线系统技术方案

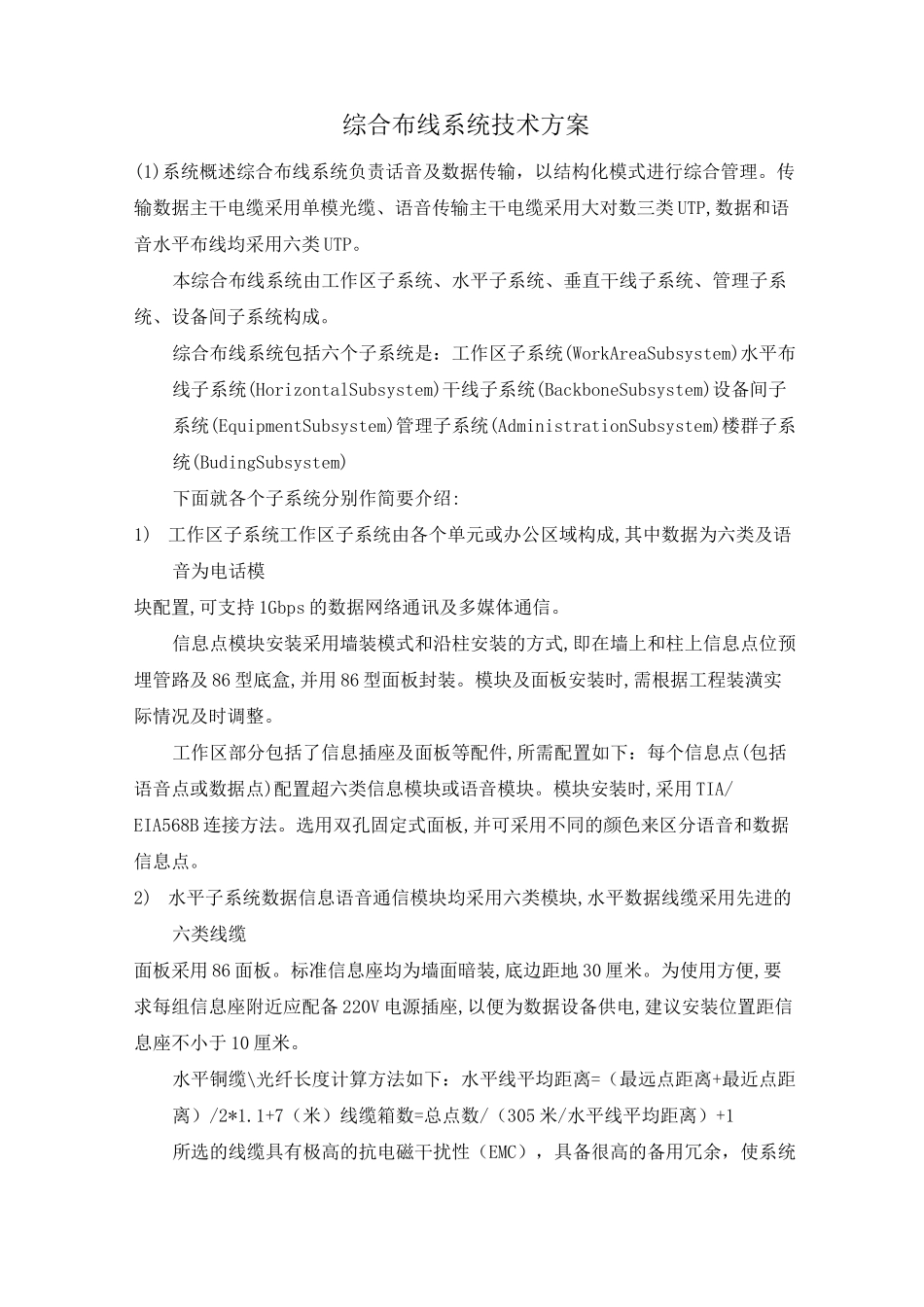

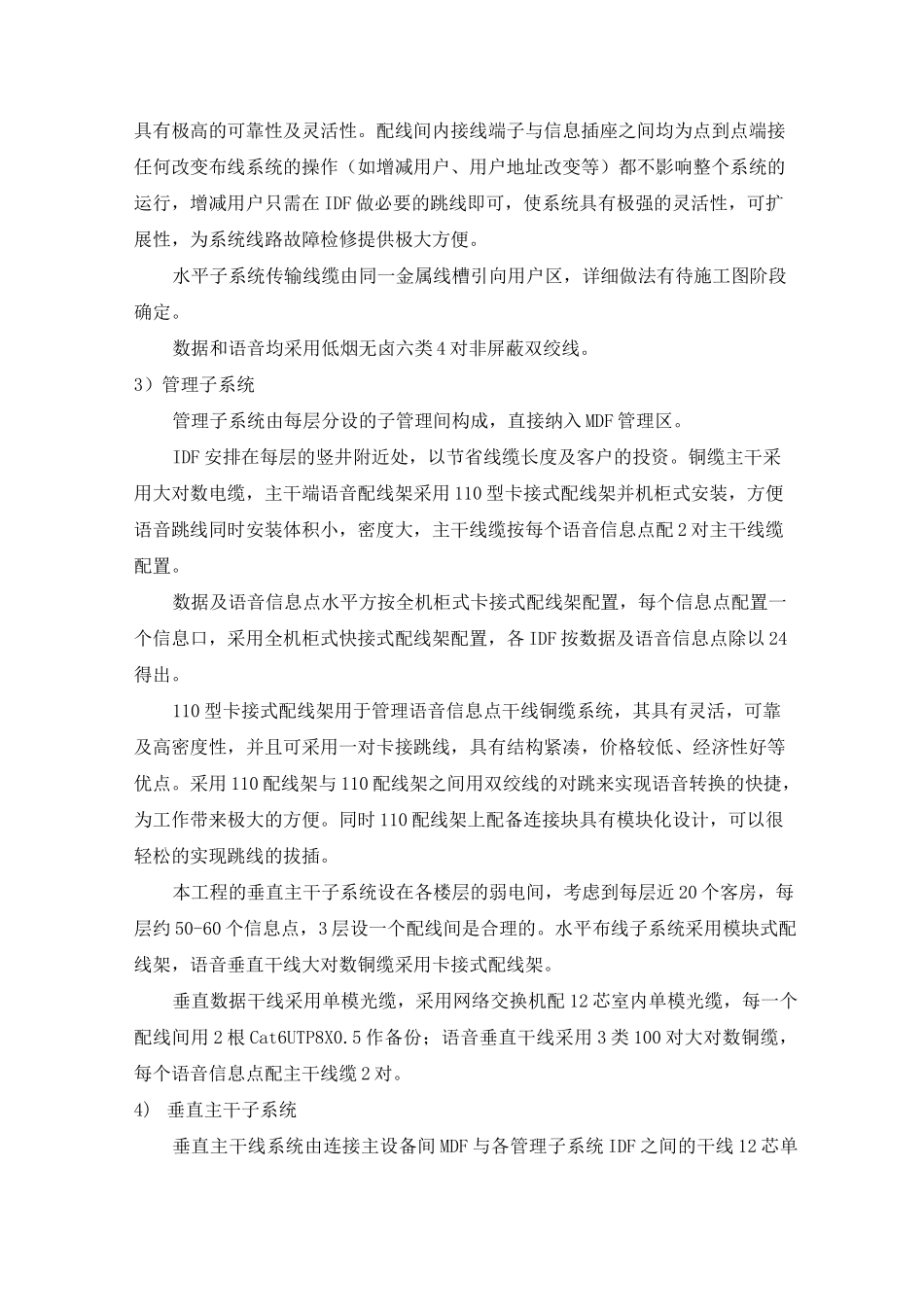

综合布线系统技术方案(1)系统概述综合布线系统负责话音及数据传输，以结构化模式进行综合管理。传输数据主干电缆采用单模光缆、语音传输主干电缆采用大对数三类 UTP,数据和语音水平布线均采用六类 UTP。本综合布线系统由工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统构成。综合布线系统包括六个子系统是：工作区子系统(WorkAreaSubsystem)水平布线子系统(HorizontalSubsystem)干线子系统(BackboneSubsystem)设备间子系统(EquipmentSubsystem)管理子系统(AdministrationSubsystem)楼群子系统(BudingSubsystem)下面就各个子系统分别作简要介绍:1)工作区子系统工作区子系统由各个单元或办公区域构成,其中数据为六类及语音为电话模块配置,可支持 1Gbps 的数据网络通讯及多媒体通信。信息点模块安装采用墙装模式和沿柱安装的方式,即在墙上和柱上信息点位预埋管路及 86 型底盒,并用 86 型面板封装。模块及面板安装时,需根据工程装潢实际情况及时调整。工作区部分包括了信息插座及面板等配件,所需配置如下：每个信息点(包括语音点或数据点)配置超六类信息模块或语音模块。模块安装时,采用 TIA/EIA568B 连接方法。选用双孔固定式面板,并可采用不同的颜色来区分语音和数据信息点。2)水平子系统数据信息语音通信模块均采用六类模块,水平数据线缆采用先进的六类线缆面板采用 86 面板。标准信息座均为墙面暗装,底边距地 30 厘米。为使用方便,要求每组信息座附近应配备 220V 电源插座,以便为数据设备供电,建议安装位置距信息座不小于 10 厘米。水平铜缆\光纤长度计算方法如下：水平线平均距离=（最远点距离+最近点距离）/2*1.1+7（米）线缆箱数=总点数/（305 米/水平线平均距离）+1所选的线缆具有极高的抗电磁干扰性（EMC），具备很高的备用冗余，使系统具有极高的可靠性及灵活性。配线间内接线端子与信息插座之间均为点到点端接任何改变布线系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，增减用户只需在 IDF 做必要的跳线即可，使系统具有极强的灵活性，可扩展性，为系统线路故障检修提供极大方便。水平子系统传输线缆由同一金属线槽引向用户区，详细做法有待施工图阶段确定。数据和语音均采用低烟无卤六类 4 对非屏蔽双绞线。3）管理子系统管理子系统由每层分设的子管理间构成，直接纳入 MDF 管理区。IDF 安排在每层的竖井附近处，以节省线缆长度及客户的投资。铜缆主干采用大对数电缆...
