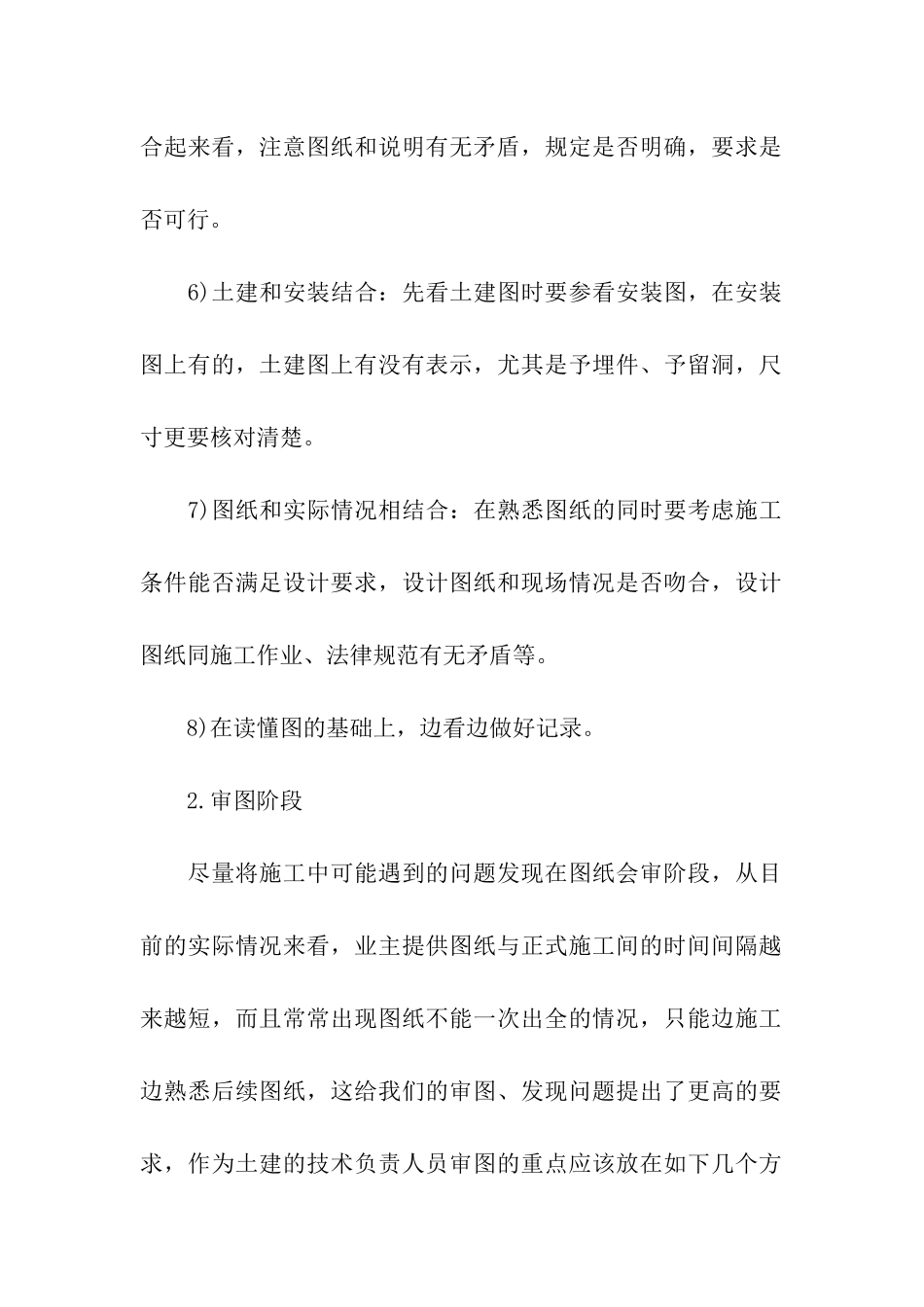

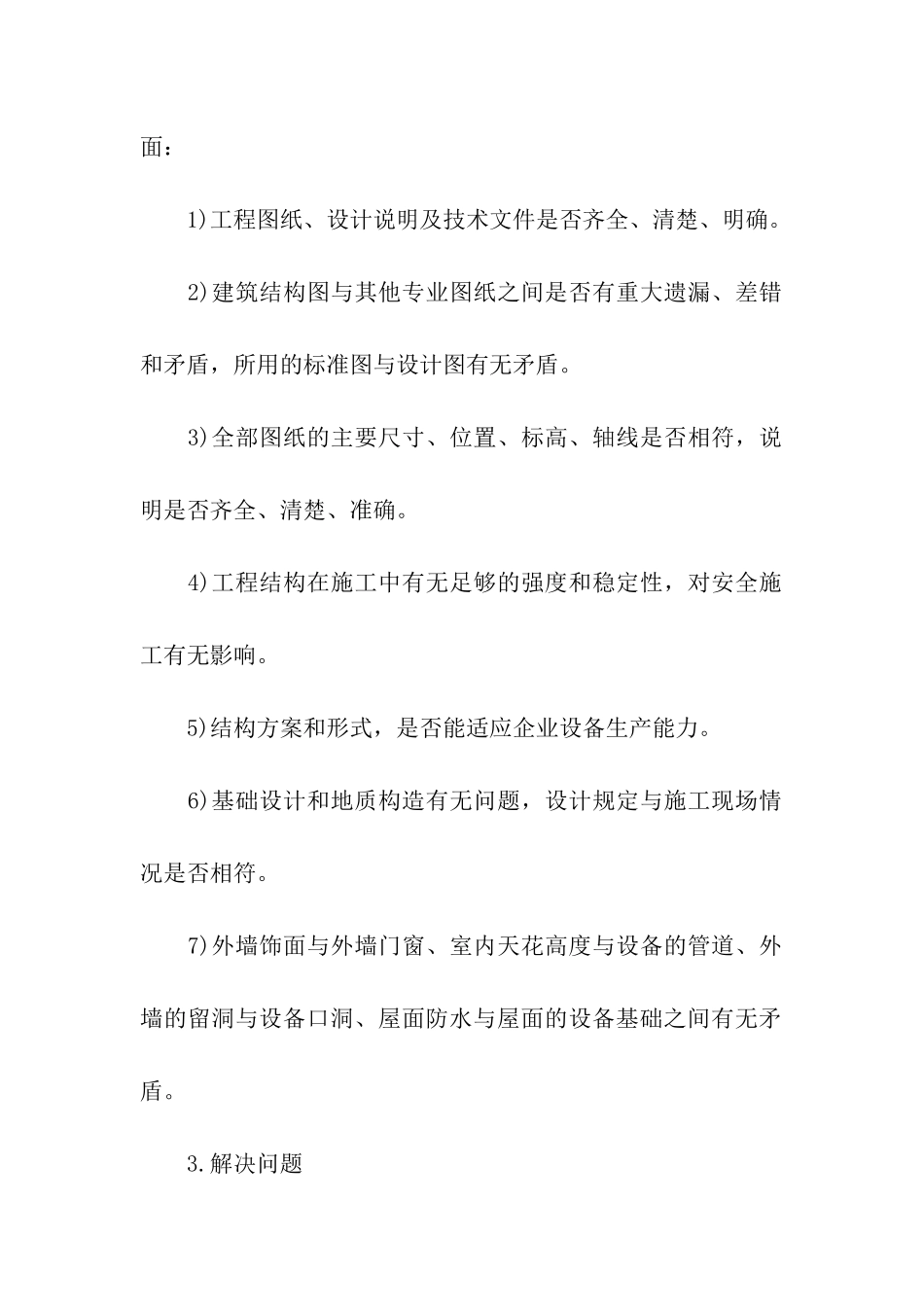

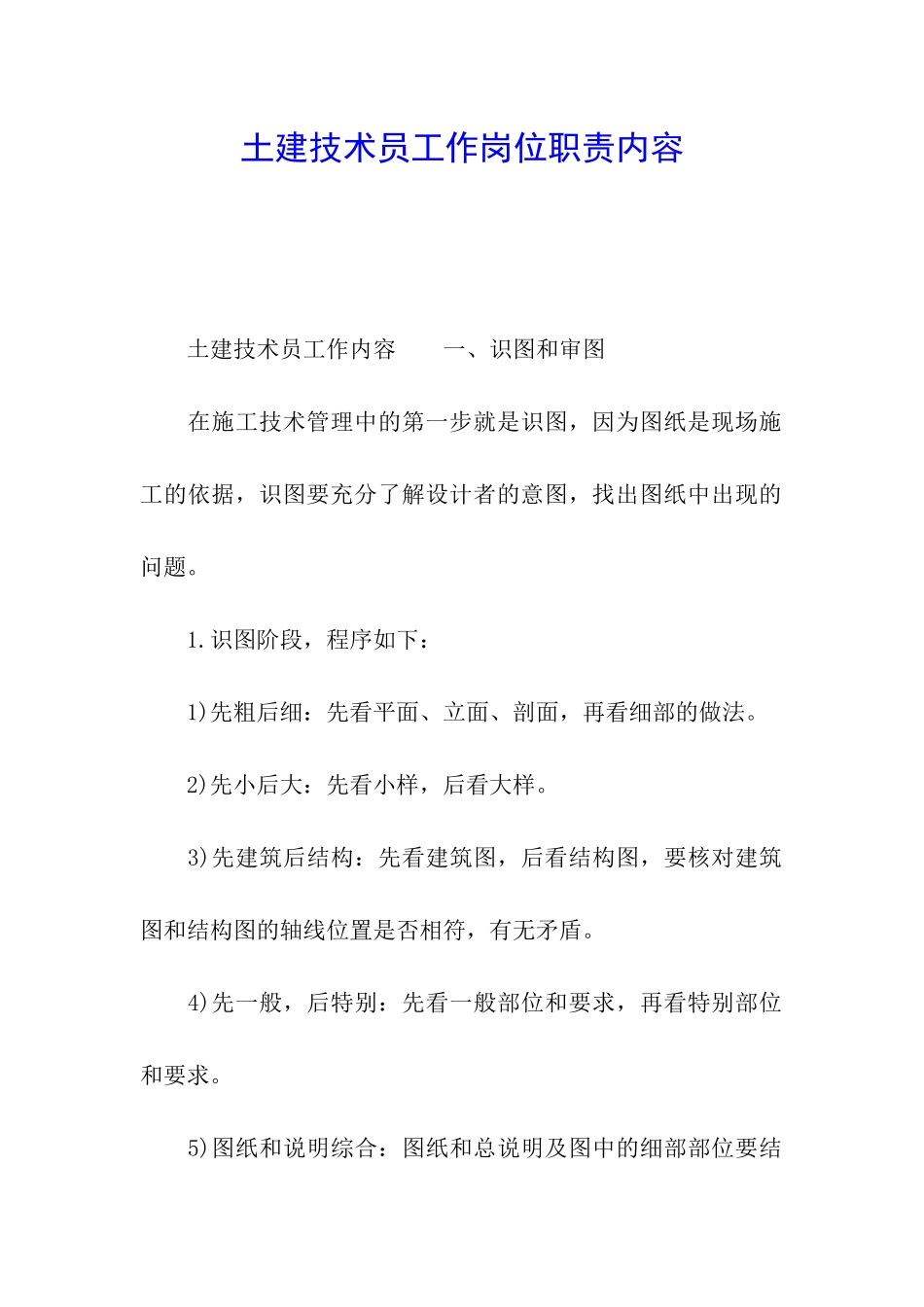

土建技术员工作岗位职责内容 土建技术员工作内容 一、识图和审图 在施工技术管理中的第一步就是识图，因为图纸是现场施工的依据，识图要充分了解设计者的意图，找出图纸中出现的问题。 1.识图阶段，程序如下： 1)先粗后细：先看平面、立面、剖面，再看细部的做法。 2)先小后大：先看小样，后看大样。 3)先建筑后结构：先看建筑图，后看结构图，要核对建筑图和结构图的轴线位置是否相符，有无矛盾。 4)先一般，后特别：先看一般部位和要求，再看特别部位和要求。 5)图纸和说明综合：图纸和总说明及图中的细部部位要结合起来看，注意图纸和说明有无矛盾，规定是否明确，要求是否可行。 6)土建和安装结合：先看土建图时要参看安装图，在安装图上有的，土建图上有没有表示，尤其是予埋件、予留洞，尺寸更要核对清楚。 7)图纸和实际情况相结合：在熟悉图纸的同时要考虑施工条件能否满足设计要求，设计图纸和现场情况是否吻合，设计图纸同施工作业、法律规范有无矛盾等。 8)在读懂图的基础上，边看边做好记录。 2.审图阶段 尽量将施工中可能遇到的问题发现在图纸会审阶段，从目前的实际情况来看，业主提供图纸与正式施工间的时间间隔越来越短，而且常常出现图纸不能一次出全的情况，只能边施工边熟悉后续图纸，这给我们的审图、发现问题提出了更高的要求，作为土建的技术负责人员审图的重点应该放在如下几个方面： 1)工程图纸、设计说明及技术文件是否齐全、清楚、明确。 2)建筑结构图与其他专业图纸之间是否有重大遗漏、差错和矛盾，所用的标准图与设计图有无矛盾。 3)全部图纸的主要尺寸、位置、标高、轴线是否相符，说明是否齐全、清楚、准确。 4)工程结构在施工中有无足够的强度和稳定性，对安全施工有无影响。 5)结构方案和形式，是否能适应企业设备生产能力。 6)基础设计和地质构造有无问题，设计规定与施工现场情况是否相符。 7)外墙饰面与外墙门窗、室内天花高度与设备的管道、外墙的留洞与设备口洞、屋面防水与屋面的设备基础之间有无矛盾。 3.解决问题 1)对于图纸中出现的与设计有关的问题，最好在和设计人员联系解决之前，根据现场的情况自己先有一个可行的处理方案，在向设计人员提出问题的同时提出自己的方案，供设计人员参考，这样能缩短处理问题的时间。 2)在和设计人员的沟通过程中，作为施工方的技术人员要仔细听取设计关于图纸的说明解释，深化了解设计的意图，对于设计可能存在的问题要本着探讨的、沟通的态...
