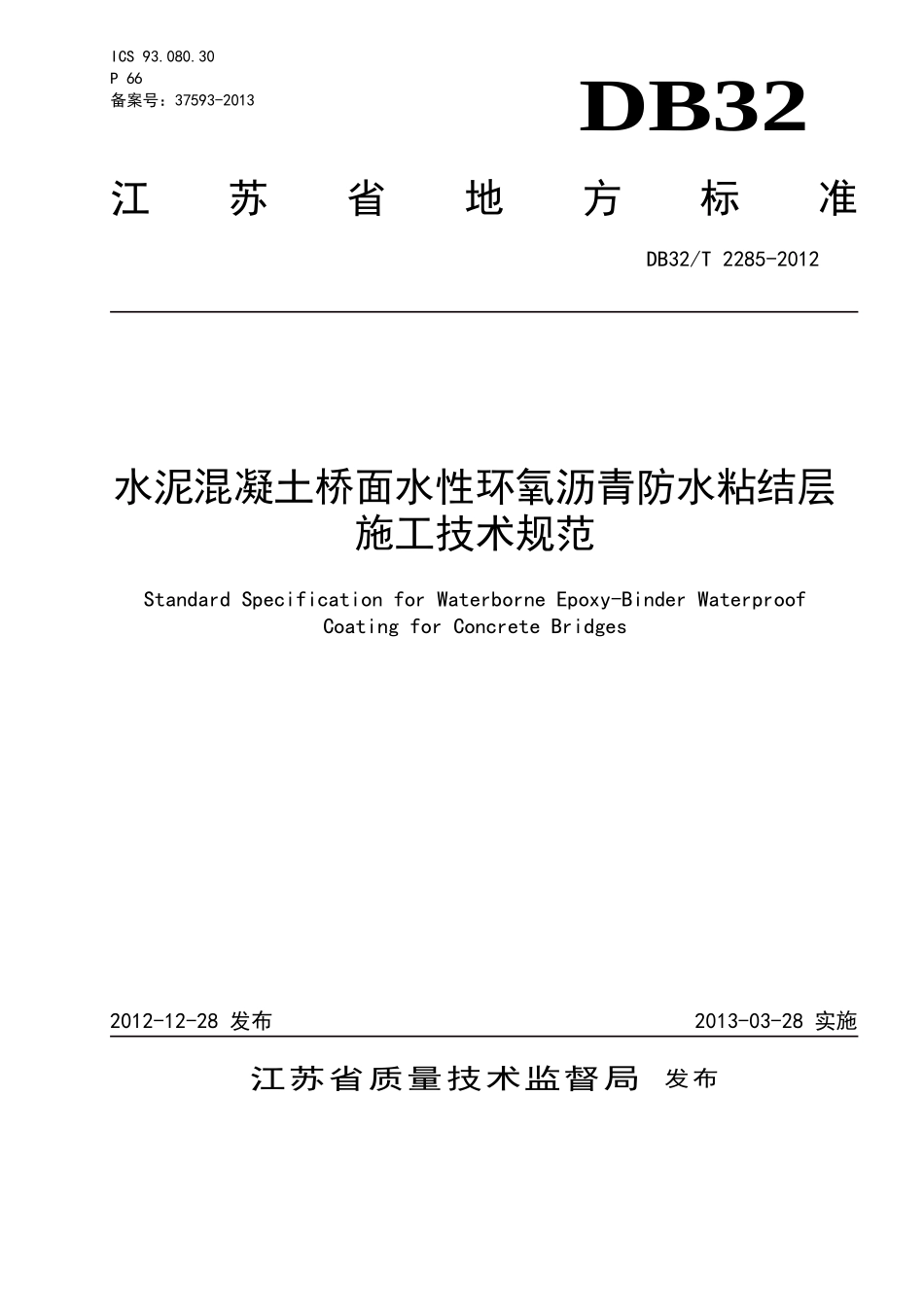

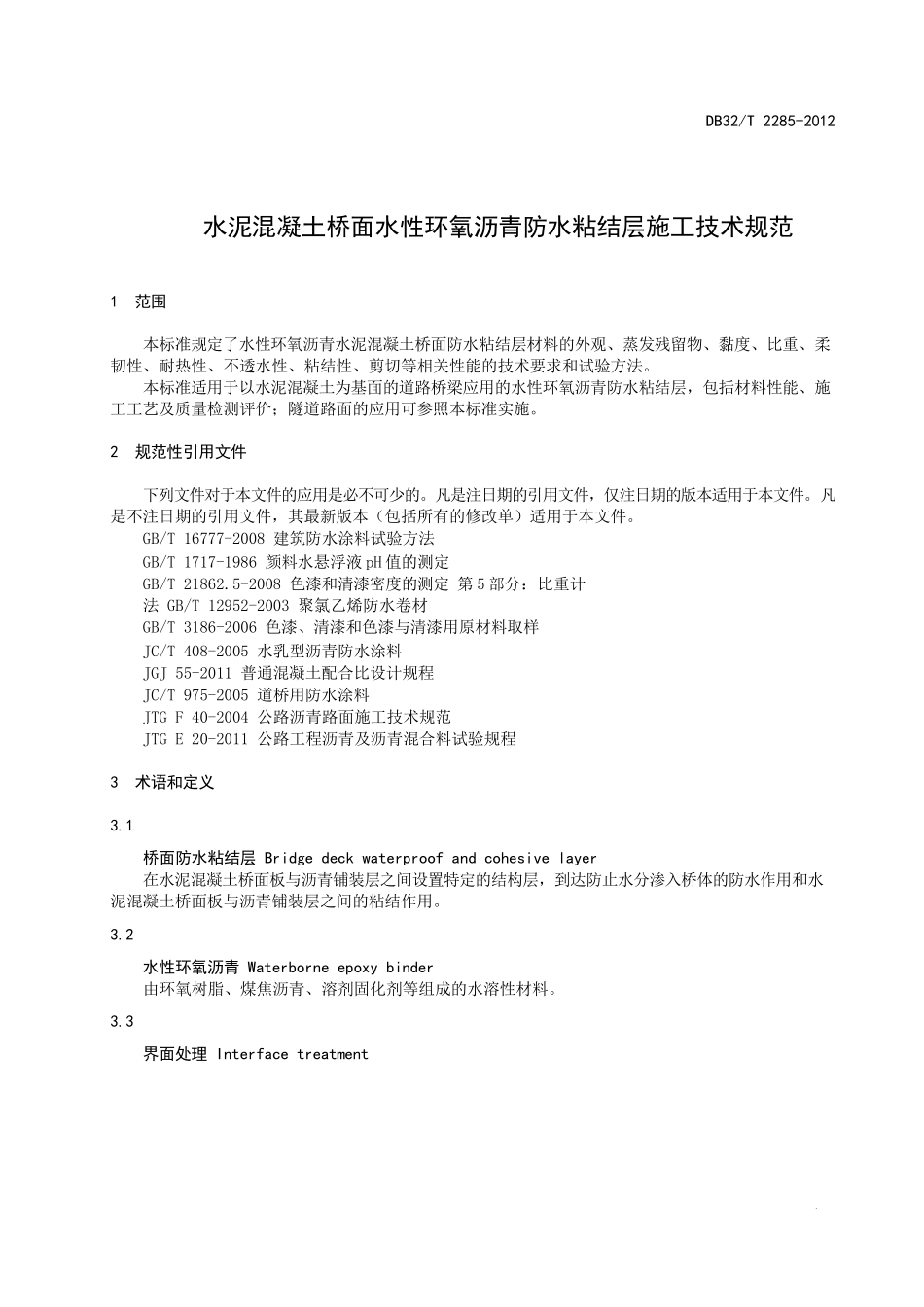

ICS93.080.30P66备案号：37593-2013DB32江苏省地方标准DB32/T2285-2012水泥混凝土桥面水性环氧沥青防水粘结层施工技术规范StandardSpecificationforWaterborneEpoxy-BinderWaterproofCoatingforConcreteBridges2012-12-28发布2013-03-28实施江苏省质量技术监督局发布DB32/T2285-20121水泥混凝土桥面水性环氧沥青防水粘结层施工技术规范1范围本标准规定了水性环氧沥青水泥混凝土桥面防水粘结层材料的外观、蒸发残留物、黏度、比重、柔韧性、耐热性、不透水性、粘结性、剪切等相关性能的技术要求和试验方法。本标准适用于以水泥混凝土为基面的道路桥梁应用的水性环氧沥青防水粘结层，包括材料性能、施工工艺及质量检测评价；隧道路面的应用可参照本标准实施。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16777-2008建筑防水涂料试验方法GB/T1717-1986颜料水悬浮液pH值的测定GB/T21862.5-2008色漆和清漆密度的测定第5部分：比重计法GB/T12952-2003聚氯乙烯防水卷材GB/T3186-2006色漆、清漆和色漆与清漆用原材料取样JC/T408-2005水乳型沥青防水涂料JGJ55-2011普通混凝土配合比设计规程JC/T975-2005道桥用防水涂料JTGF40-2004公路沥青路面施工技术规范JTGE20-2011公路工程沥青及沥青混合料试验规程3术语和定义3.1桥面防水粘结层Bridgedeckwaterproofandcohesivelayer在水泥混凝土桥面板与沥青铺装层之间设置特定的结构层，到达防止水分渗入桥体的防水作用和水泥混凝土桥面板与沥青铺装层之间的粘结作用。3.2水性环氧沥青Waterborneepoxybinder由环氧树脂、煤焦沥青、溶剂固化剂等组成的水溶性材料。3.3界面处理InterfacetreatmentDB32/T2285-20122通过一定的施工工艺和机械，对水泥混凝土桥面板与沥青铺装层之间的接触界面进行处理，达到规定的结构强度、平整度和粗糙度的要求。3.4复合件Compositeparts一定厚度的水泥混凝土板、防水粘结层和沥青混合料铺装层共同组成的结构层试件。3.5复合件剪切强度Shearstrengthofcompositeparts界面粘结材料的剪切强度，以剪切仪器确定，通常评价防水粘结层的界面粘结强度。3.6复合件拉拔强度Pullstrengthofcompositeparts界面粘结材料的拉拔强度，以拉拔仪确定，通常评价防水粘结层的界面粘结强度。3.7附着力拉拔强度Pullstrengthofbinder界面粘结材料的拉拔强度，以附着力拉拔仪测定，通常评价纯界面材料的力学性能。3.8洒布量Sprayingdosage液体材料喷洒量，一般以每平方米千克数或体积来计量。4符号及代号本标准采用符号或代号列于表1。表1符号或代号序号符号或代号名称1P剪切强度，单位（MPa）2δ拉拔强度，单位（MPa）3F力值，单位牛顿（N）4A面积，单位平方毫米（mm2）5总则5.1为贯彻“精心施工、质量第一”的方针，保证桥面防水粘结层质量，特制定本技术标准。5.2本标准规定了水泥混凝土桥面铺装桥面板处理和防水粘结层选择、施工工艺和验评标准，适用于我省新建和养护工程水泥混凝土桥面防水粘结层选择和施工。5.3桥面防水粘结层要求达到防水和加强层间粘结的作用，同时要能抵抗施工机械作用和环境的影响。5.4水泥混凝土桥面防水粘结层的施工应选择优秀的施工队伍、优秀的材料和先进的设备，重视施工过程的质量控制。相关试验检测的试验室和试验人员应取得相应的资质，仪器设备应检定合格。5.5水泥混凝土桥面防水粘结层施工应认真贯彻国家环境和生态保护、安全生产的相关规定，做到文DB32/T2285-20123明施工、安全生产。5.6隧道工程路面应用水性环氧沥青防水粘结层参照本标准实施。5.7水泥混凝土桥面防水粘结层施工除应符合本标准规定之外，尚应符合国家颁布的现行有关标准、标准的规定。6材料技术要求6.1水性环氧沥青防水粘结层材料应符合表2的理化性能及各项力学性能的技术要求。表2技术要求序号项目单位技术要求试验方法1外观/黑色或褐色均匀液体，无明显颗粒附录A.22蒸发残留物含量％≥43JTGE20-2011中T0651-19933黏度（C40℃，4mm）s5～50JTGE20-2011中T0621-19934比重（20℃）g/cm3实测GB/T...
