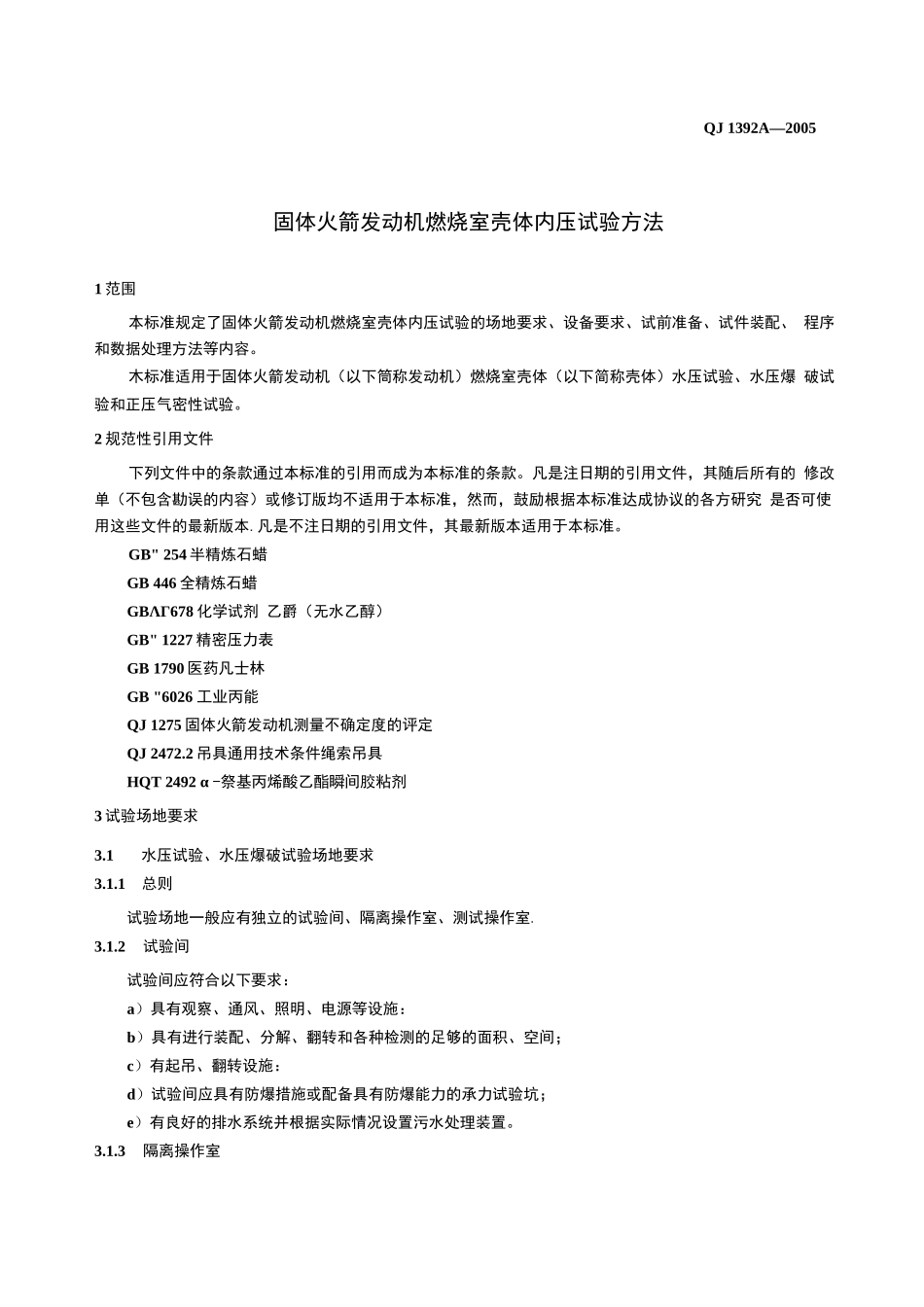

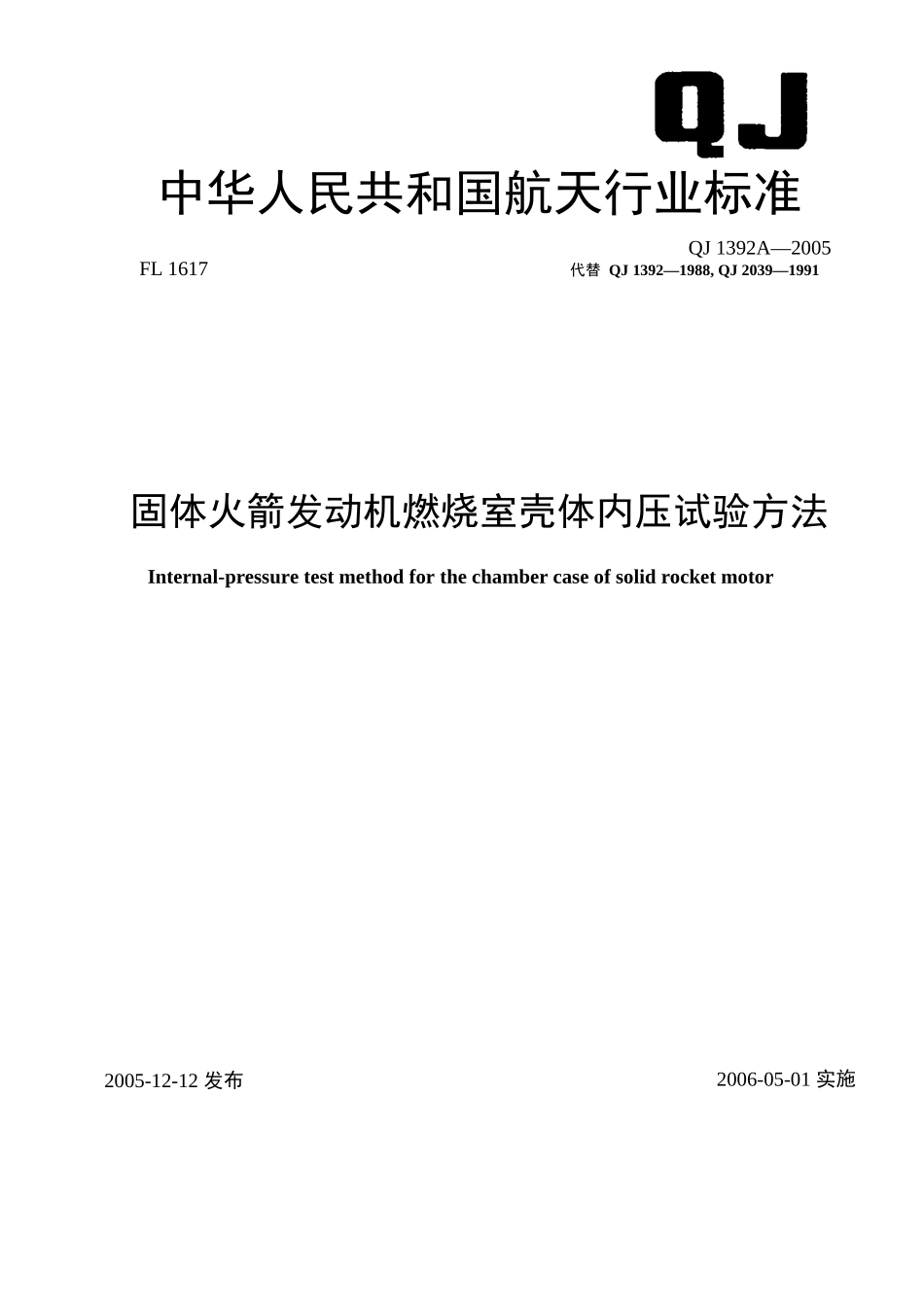

中华人民共和国航天行业标准QJ1392A—2005FL1617代替QJ1392—1988,QJ2039—1991固体火箭发动机燃烧室壳体内压试验方法Internal-pressuretestmethodforthechambercaseofsolidrocketmotor2006-05-01实施2005-12-12发布QJ1392A—2005固体火箭发动机燃烧室壳体内压试验方法1范围本标准规定了固体火箭发动机燃烧室壳体内压试验的场地要求、设备要求、试前准备、试件装配、程序和数据处理方法等内容。木标准适用于固体火箭发动机（以下筒称发动机）燃烧室壳体（以下简称壳体）水压试验、水压爆破试验和正压气密性试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。GB"254半精炼石蜡GB446全精炼石蜡GBΛΓ678化学试剂乙爵（无水乙醇）GB"1227精密压力表GB1790医药凡士林GB"6026工业丙能QJ1275固体火箭发动机测量不确定度的评定QJ2472.2吊具通用技术条件绳索吊具HQT2492α-祭基丙烯酸乙酯瞬间胶粘剂3试验场地要求3.1水压试验、水压爆破试验场地要求3.1.1总则试验场地一般应有独立的试验间、隔离操作室、测试操作室.3.1.2试验间试验间应符合以下要求：a）具有观察、通风、照明、电源等设施：b）具有进行装配、分解、翻转和各种检测的足够的面积、空间；c）有起吊、翻转设施：d）试验间应具有防爆措施或配备具有防爆能力的承力试验坑；e）有良好的排水系统并根据实际情况设置污水处理装置。3.1.3隔离操作室QJ1392A—2005隔离操作室应符合以下要求：a）有动力电源；2QJ1392A—2005b）有照明、观察设施。3.1.4测试操作室测试操作室应符合以下要求：a）温度IOC〜30*C,相对湿度不大于80%：b）无强烈振动、电磁干扰和其它干扰；c）电源应与试验间动力电源分开，有照明设备和接地设施。3.2正压气密性试验场地要求试验场地一般应满足3.1.2中a）、b）、C）的要求。4试验系统组成4.1水压试验和水压爆破试验系统组成见图1.图1水压试验和水压爆破试验系统组成4.2正压气密性试验系统组成见图2。气源---------A控制装置...............►光体图2正压气密性试验系统组成5试验设备5.1水压试脸和水压爆破试验设备5.1.1加压泵加压泵应符合以下要求：a）对壳体具有均匀、连续加载的能力；b）流量满足升压速率的要求，加压泵的额定压强不低于壳体最大试验压强的】.25倍。5.1.2蓄能器蓄能器是选择性装置，如选用，应满足以下要求：a）承载能力不低于加压泵：b）容积应满足使用要求。5.1.3控制装置控制装置应符合以下要求：a）控制装置一般应具有自动或手动加载的能力；b）压力传感器不确定度不低于0.2%；注：空心筋头为高压管路，实心箭头为低压管路.3QJ1392A—2005c）数字压力显示仪的不确定度不低于0.2%；d）压力表应符合GBZT1227要求，压力表的精度不低于0.4级；均匀加压时，压力表满量程一般应取被测壳体最大压强上限的1.3倍~2倍。5.1.4管路系统管路系统应符合以下要求：a）管路系统必须安全、可靠，承载能力一般为加压泵额定压强的3.5倍；b）在使用中应具有防腐抗锈措施，并进行定期检查。5.1.5测试系统5.1.5.1电阻应变测试常用仪器、设备和器材见表1.表1常用仪器和器材设备分类名称应变仪静态电阻应变仪应变片粘贴式应变片粘贴剂a-顺基丙烯酸乙葡粘接剂辅助设备记录器、电源稳压器、万用表、电桥、兆欧表5.1.52弹簧组合式应变传感器或其它形式的位移传感器，其量程一般为壳体最大位移的1.5倍，不确定度不低于0.5%.5.1.53数字应变仪的测量范围一般应在0〜29999Um∕m,不确定度不低于0.1%。5.2正压气密性试验设备正压气密性试验设备应符合以下要求：a）气源：一般为压缩空气或氮›气；b）控制装置：含充气减压阀、充气控制阀和压力表，压力表的不确定度不低于0.4级，压力表量程为被测最大压强的1.3倍〜2倍；c）充气管道：一般为中压橡皮管或中压金属软管。5.3试验工装5.3.1水压堵盖水压堵盖应符合以下要求：a）按照产品实际工作状态或按试验技术要求用备水压堵盖；b）...
