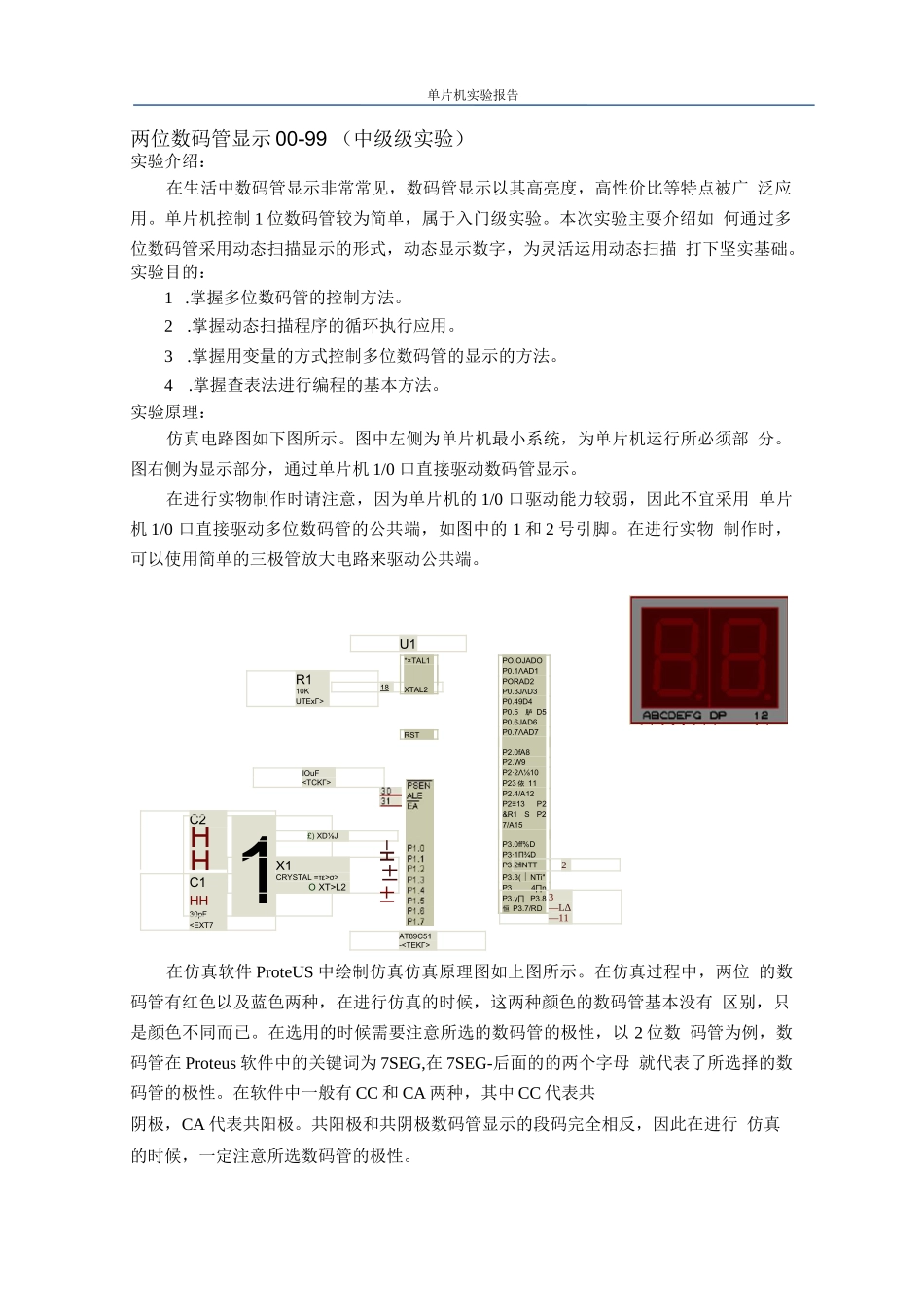

单片机实验报告两位数码管显示00-99（中级级实验）实验介绍：在生活中数码管显示非常常见，数码管显示以其高亮度，高性价比等特点被广泛应用。单片机控制1位数码管较为简单，属于入门级实验。本次实验主耍介绍如何通过多位数码管采用动态扫描显示的形式，动态显示数字，为灵活运用动态扫描打下坚实基础。实验目的：1.掌握多位数码管的控制方法。2.掌握动态扫描程序的循环执行应用。3.掌握用变量的方式控制多位数码管的显示的方法。4.掌握查表法进行编程的基本方法。实验原理：仿真电路图如下图所示。图中左侧为单片机最小系统，为单片机运行所必须部分。图右侧为显示部分，通过单片机1/0口直接驱动数码管显示。在进行实物制作时请注意，因为单片机的1/0口驱动能力较弱，因此不宜采用单片机1/0口直接驱动多位数码管的公共端，如图中的1和2号引脚。在进行实物制作时，可以使用简单的三极管放大电路来驱动公共端。在仿真软件ProteUS中绘制仿真仿真原理图如上图所示。在仿真过程中，两位的数码管有红色以及蓝色两种，在进行仿真的时候，这两种颜色的数码管基本没有区别，只是颜色不同而已。在选用的时候需要注意所选的数码管的极性，以2位数码管为例，数码管在Proteus软件中的关键词为7SEG,在7SEG-后面的的两个字母就代表了所选择的数码管的极性。在软件中一般有CC和CA两种，其中CC代表共阴极，CA代表共阳极。共阳极和共阴极数码管显示的段码完全相反，因此在进行仿真的时候，一定注意所选数码管的极性。U1R110KUTExΓ>18*×TAL1XTAL2IOuFC2HHC1HH30pFσ>OXT>L2-H±±PO.OJADOP0.1ΛAD1PORAD2P0.3JΛD3P0.49D4P0.5胪D5P0.6JAD6P0.7ΛAD7P2.0fA8P2.W9P2∙2Λ⅛10P23依11P2.4/A12P2≡13P2&R1SP27/A15P3.0ff%DP3∙1Π¾DP3.2flNTTP3.3(∣NTi"P34∏nP3.y∏P3.8恒P3.7/RD23—LΔ—11AT89C51-RST单片机实验报告2汇编语言代码1（查表法）：ABCEQU10//修改本行的10,就可以修改显示速度ORGOHJMPMAINORG30HMAIN:MOV30H,#0MOVR0,#30HMAINl:CJNE@R0,#100,MAIN2MAIN2:JNCMAIN3CALLXSINC30HJMPMAINlMAIN3:MOV30H,#0JMPMAINlXS:MOVA,30HMOVB,#10DlVABMOV31H,AMOV32H,BMOVR4,#10XS3:MovR3,#ABCXS2:MOVR2,#255XSl:CLRP3.1MOVDPTR,#TABMOVA,3IHMoVCA,@A+DPTRMoVP2,A单片机实验报告3SETBP3.0NOPCLRP3.0MoVA,32HMoVCA,@A+DPTRMoVP2,ASETBP3.1NOPDJNZR2,XSlDJNZR3,XS2DJNZR4,XS3RETTAB:DBOCOH,0F9H,0A4H,OBOH,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,OAlH,DB86H,8EH,0BFHEND该程序具有一定自由性，修改第一行的参数，就可以调节计时的速度。该值越大，动态扫描每个数的循环次数越多，每个数字显示的时间就越长。该值越小，动态扫描每个数的循环次数越少，每个数字的显示时间就越短。注意：在使用定义字节命令伪指令的时候，如果一行写不下，或者为了美观想另起一行书写，一定注意在新起的一行必须添加伪指令关键字“DB"。另外抄写程序的学习者一定注意，标号后面的“："一定不可以省，否则在编译程序的时候会报错。对于没有Keil编程软件的编程者，可以将如下代码存入HEX文件中，再将该HEX文件下载至单片机或导入仿真软件中。程序HEX代码如下：:0300000002008576:0C008500787FE4F6D8FD758107020000CA:02000000802E50:100030007530007830B6640050061145053080F503:1000400075300080F0E53075F00A84F53185F032C6:100050007C0A7B0A7AFFC2B1900074E53193F5A067:10006000D2B000C2B0E53293F5A0D2B100DAE7DB3E:10007000E3DCDF22C0F9A4B0999282F880908883F3:05008000C6A1868EBF41单片机实验报告4:0000000IFF程序HEX使用方法：1)新建txt文档2)将HEX代码复制到txt文档中，保存3)将该txt文档另存为"程序名.hex",例如：pro.hex4)在仿真软件中打开即可实现仿真(或下载至单片机)。C语言代码：#include"reg52.h"#include,,intrins.h,'#defineSD20000〃修改本行中的20000,可以调节计时快慢#defineucharIUisignedcharsbitP30=P3Λ0;sbitP31=P3Λ1;uchara[]={θxcθ,OxfP,0xa4,OxbO,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,Oxa1,0x86,0x8e,0xbf};ucharb,c,d,ij;intm;xianshi(ucharx,y){for(m=0;m
