项目21难加工工件:复合斜面的铣削

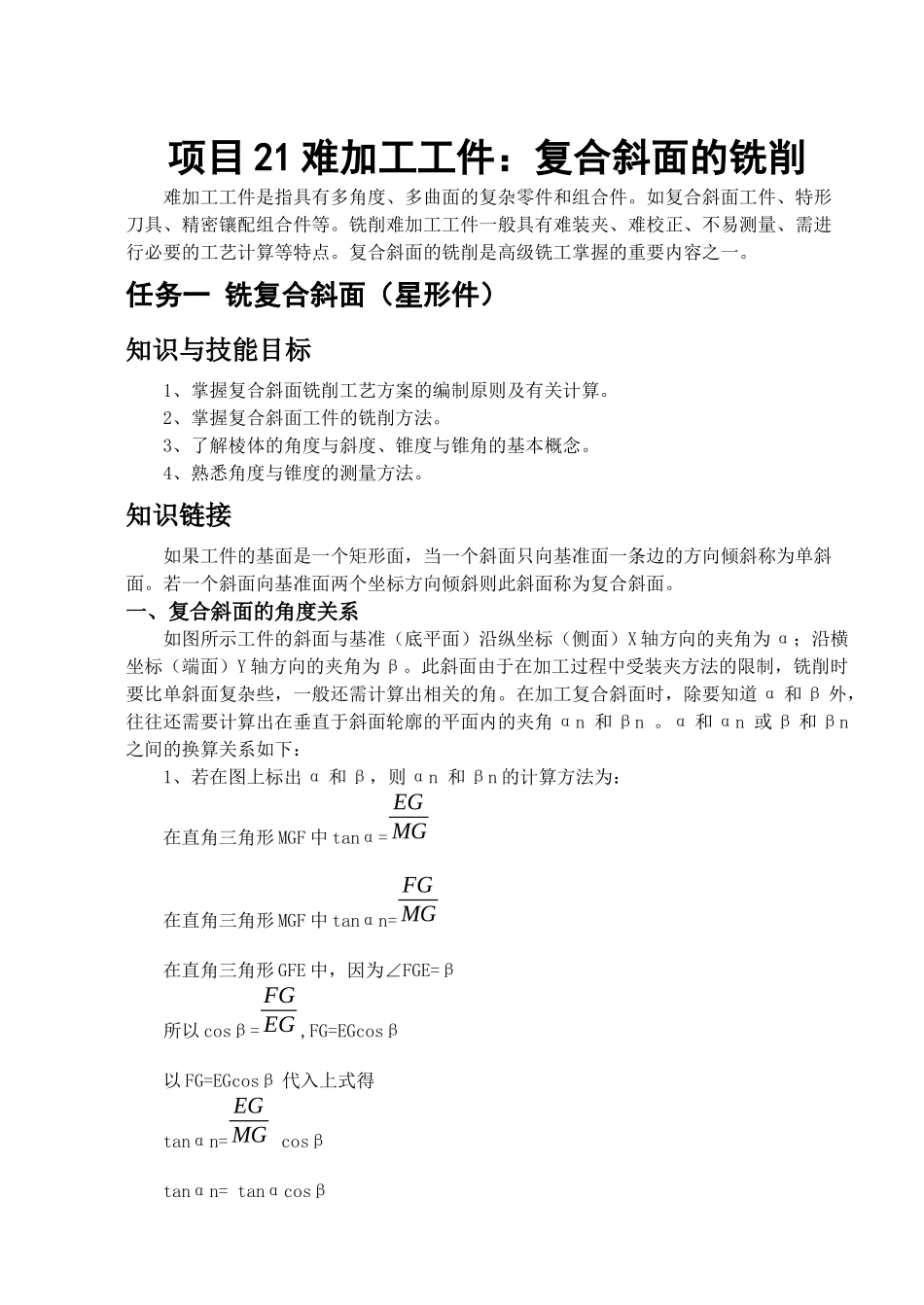

项目21难加工工件:复合斜面的铣削_第1页
1/7

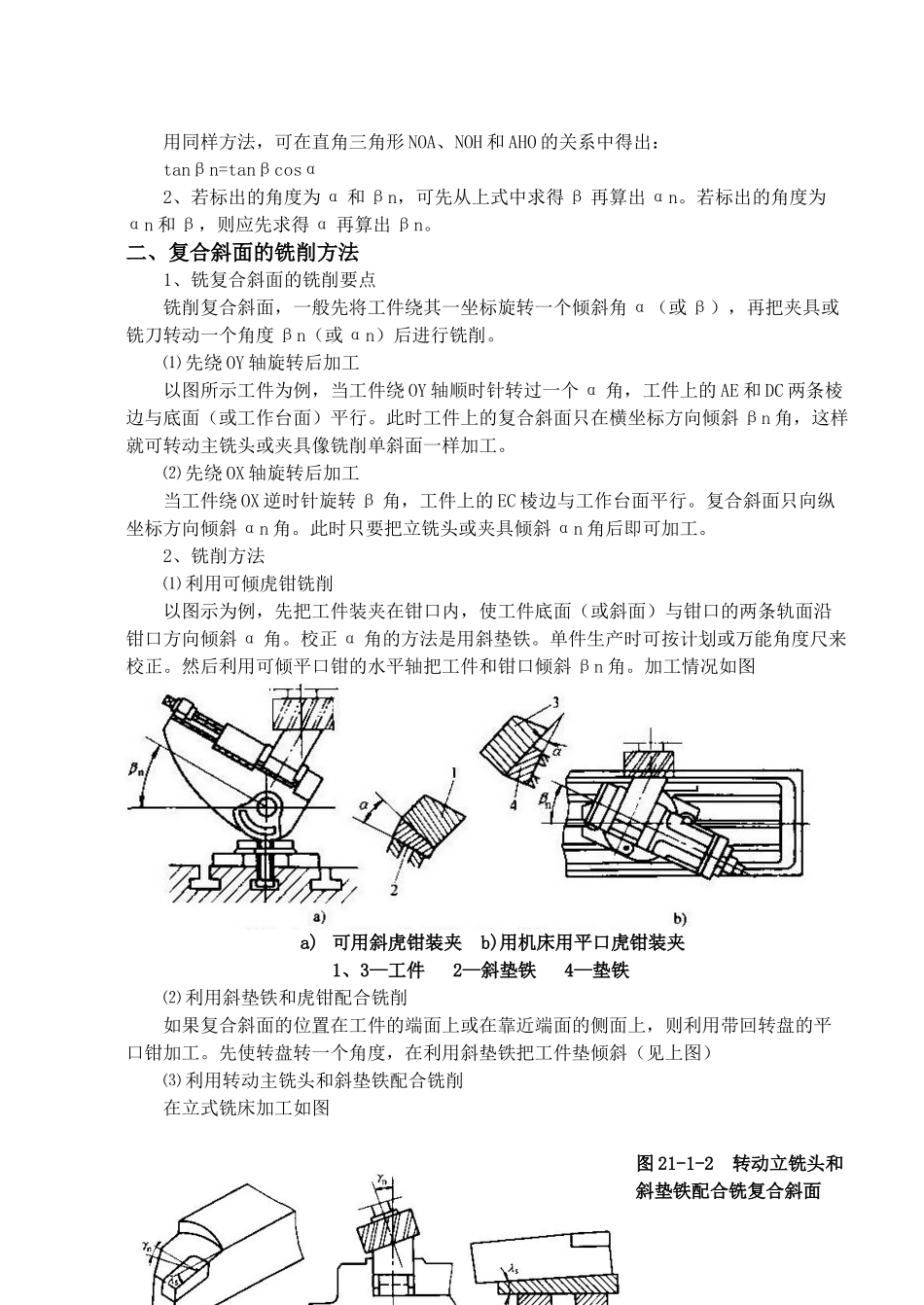

项目21难加工工件:复合斜面的铣削_第2页
2/7

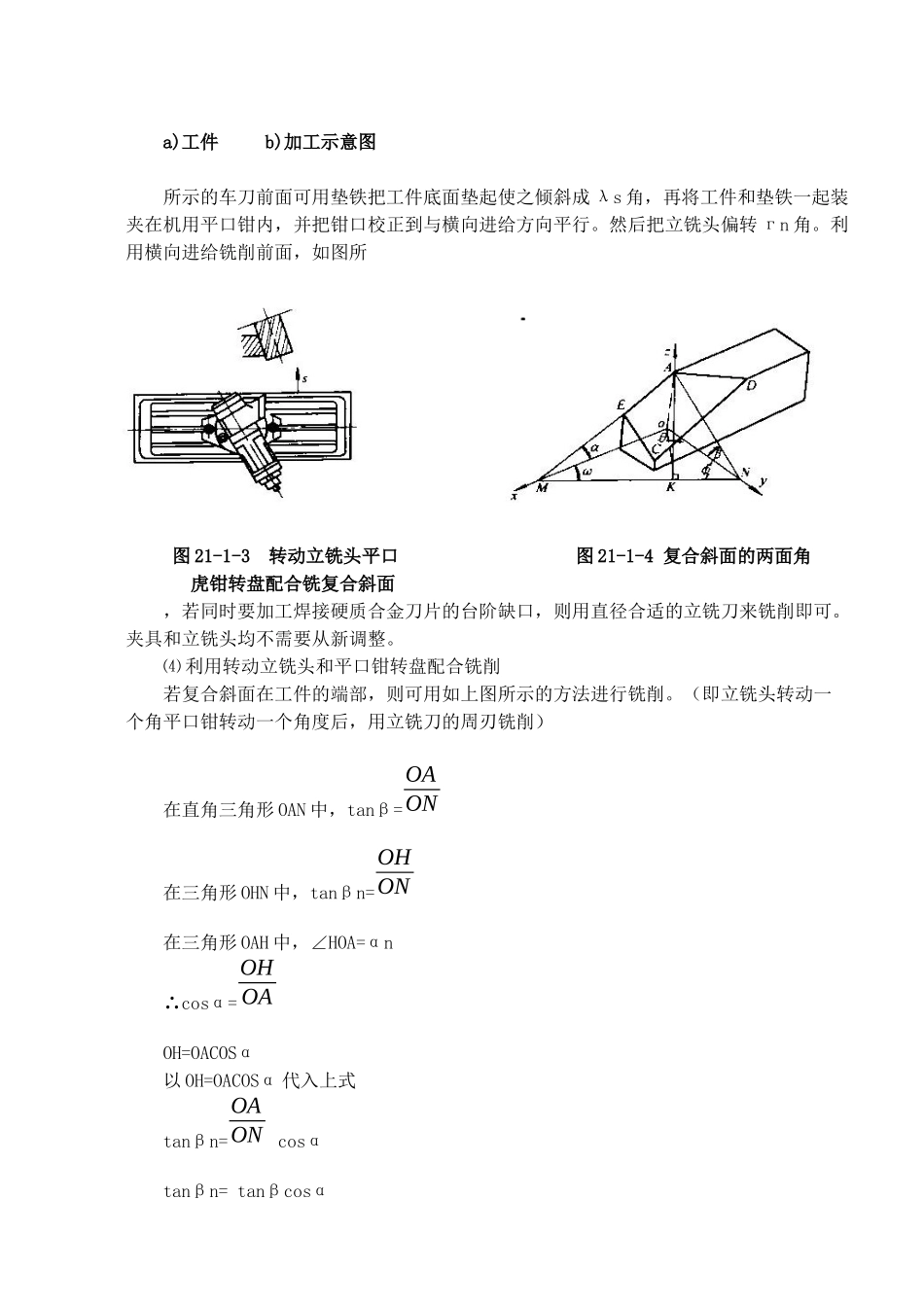

项目21难加工工件:复合斜面的铣削_第3页
3/7
项目 21 难加工工件:复合斜面的铣削难加工工件是指具有多角度、多曲面的复杂零件和组合件。如复合斜面工件、特形刀具、精密镶配组合件等。铣削难加工工件一般具有难装夹、难校正、不易测量、需进行必要的工艺计算等特点。复合斜面的铣削是高级铣工掌握的重要内容之一。任务一 铣复合斜面(星形件)知识与技能目标1、掌握复合斜面铣削工艺方案的编制原则及有关计算。2、掌握复合斜面工件的铣削方法。3、了解棱体的角度与斜度、锥度与锥角的基本概念。4、熟悉角度与锥度的测量方法。知识链接如果工件的基面是一个矩形面,当一个斜面只向基准面一条边的方向倾斜称为单斜面。若一个斜面向基准面两个坐标方向倾斜则此斜面称为复合斜面。一、复合斜面的角度关系如图所示工件的斜面与基准(底平面)沿纵坐标(侧面)X 轴方向的夹角为 α;沿横坐标(端面)Y 轴方向的夹角为 β。此斜面由于在加工过程中受装夹方法的限制,铣削时要比单斜面复杂些,一般还需计算出相关的角。在加工复合斜面时,除要知道 α 和 β 外,往往还需要计算出在垂直于斜面轮廓的平面内的夹角 αn 和 βn 。α 和 αn 或 β 和 βn之间的换算关系如下:1、若在图上标出 α 和 β,则 αn 和 βn 的计算方法为:在直角三角形 MGF 中 tanα=EGMG在直角三角形 MGF 中 tanαn=FGMG在直角三角形 GFE 中,因为∠FGE=β所以 cosβ=FGEG ,FG=EGcosβ以 FG=EGcosβ 代入上式得 tanαn=EGMG cosβtanαn= tanαcosβ用同样方法,可在直角三角形 NOA、NOH 和 AHO 的关系中得出:tanβn=tanβcosα2、若标出的角度为 α 和 βn,可先从上式中求得 β 再算出 αn。若标出的角度为αn 和 β,则应先求得 α 再算出 βn。二、复合斜面的铣削方法 1、铣复合斜面的铣削要点铣削复合斜面,一般先将工件绕其一坐标旋转一个倾斜角 α(或 β),再把夹具或铣刀转动一个角度 βn(或 αn)后进行铣削。⑴ 先绕 OY 轴旋转后加工以图所示工件为例,当工件绕 OY 轴顺时针转过一个 α 角,工件上的 AE 和 DC 两条棱边与底面(或工作台面)平行。此时工件上的复合斜面只在横坐标方向倾斜 βn 角,这样就可转动主铣头或夹具像铣削单斜面一样加工。⑵ 先绕 OX 轴旋转后加工当工件绕 OX 逆时针旋转 β 角,工件上的 EC 棱边与工作台面平行。复合斜面只向纵坐标方向倾斜 αn 角。此时只要把立铣头或夹具倾斜 αn 角后...
