项目二铣工工艺

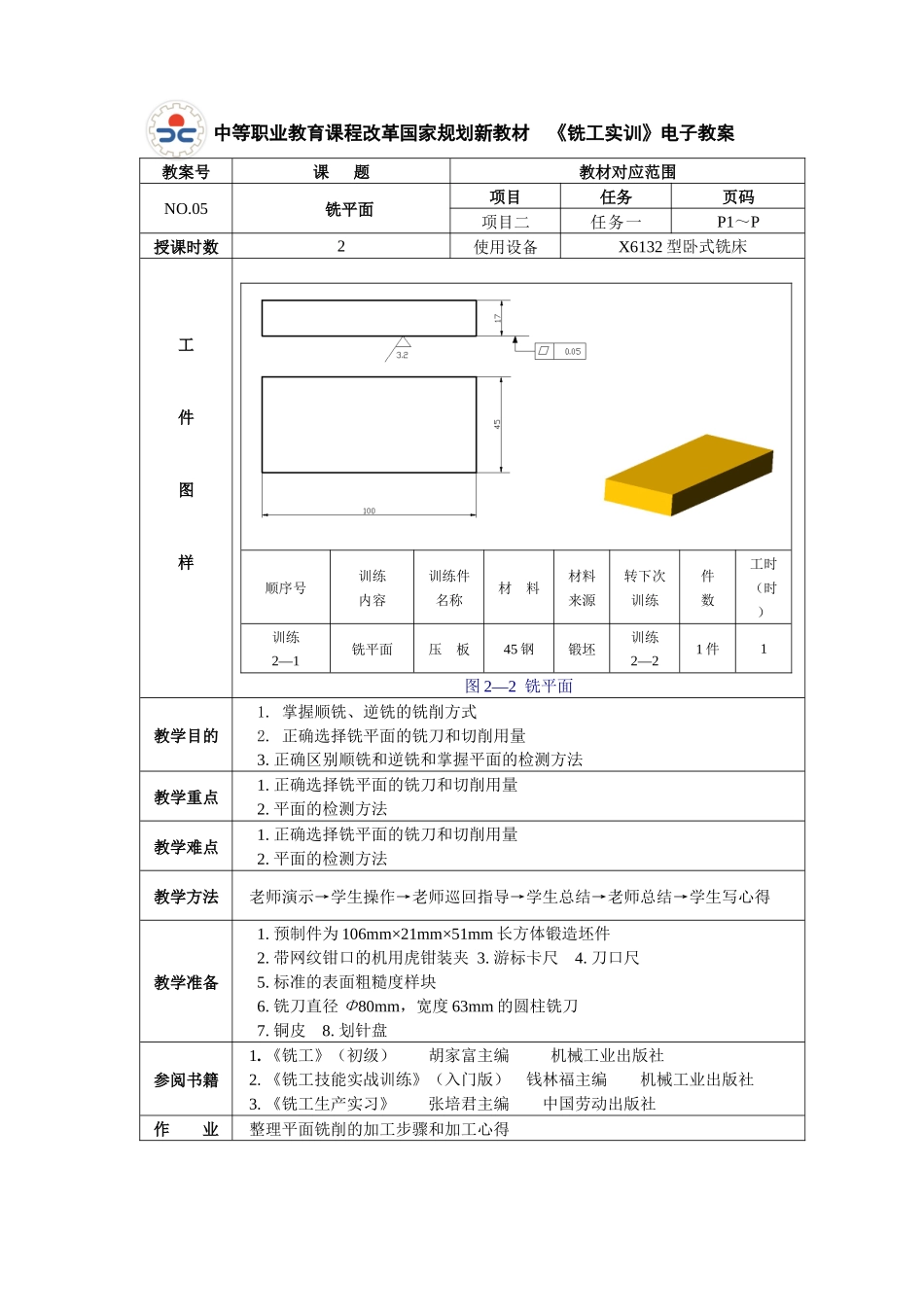

中等职业教育课程改革国家规划新教材 《铣工实训》电子教案教案号课 题教材对应范围NO.05铣平面项目任务页码项目二任务一P1～P授课时数2使用设备X6132 型卧式铣床工件图样顺序号训练内容训练件名称材 料材料来源转下次训练件 数工时（时）训练2—1铣平面压 板45 钢锻坯训练2—21 件1图 2—2 铣平面教学目的1. 掌握顺铣、逆铣的铣削方式2. 正确选择铣平面的铣刀和切削用量3. 正确区别顺铣和逆铣和掌握平面的检测方法教学重点1. 正确选择铣平面的铣刀和切削用量2. 平面的检测方法教学难点1. 正确选择铣平面的铣刀和切削用量2. 平面的检测方法教学方法 老师演示→学生操作→老师巡回指导→学生总结→老师总结→学生写心得教学准备1. 预制件为 106mm×21mm×51mm 长方体锻造坯件2. 带网纹钳口的机用虎钳装夹 3. 游标卡尺 4. 刀口尺5. 标准的表面粗糙度样块 6. 铣刀直径 Φ80mm，宽度 63mm 的圆柱铣刀7. 铜皮 8. 划针盘参阅书籍 1. 《铣工》（初级） 胡家富主编 机械工业出版社 2. 《铣工技能实战训练》（入门版） 钱林福主编 机械工业出版社 3. 《铣工生产实习》 张培君主编 中国劳动出版社作 业 整理平面铣削的加工步骤和加工心得中等职业教育课程改革国家规划新教材 《铣工实训》电子教案教学过程教学内容及步骤备注1. 教 学 任务的布置2. 讲 授 新课项目二 铣压板任务一 铣平面教学目的掌握：顺铣、逆铣的铣削方式熟悉：1. 铣平面的铣刀和切削用量的选择 2. 平面的检测方法了解：铣刀、刀轴及机用虎钳的装夹方法技能要求掌握：顺铣、逆铣的铣削方式熟悉：1. 铣平面的铣刀和切削用量的选择 2. 平面的检测方法了解：铣刀、刀轴及机用虎钳的装夹方法教学内容任务一 铣平面一、平面铣削的技术要求在各个方向上都成直线的面称为平面。平面是机械零件的基本表面之一。平面铣削的技术要求包括平面度和表面粗糙度，还常包括相关毛坯面加工余量的尺寸要求。二、铣平面用铣刀1. 铣平面用铣刀的类型铣平面用铣刀的类型如图 2—3 所示。a） b） c）图 2—3 铣平面用铣刀a）圆柱铣刀 b）套式端铣刀 c）机夹端铣刀2. 铣刀的选择和安装（1）铣刀直径和宽度的选择 用圆柱铣刀铣平面时，所选择的铣刀宽度应大于工件加工表面的宽度，这样可以在一次进给中铣出整个加工表面，如图 2—4 所示。结合实物在现场及结合多媒体讲授重点介绍圆柱铣刀中等职业教育课程改革国家规划新教材 《铣...
