GE系统以太网全局数据配置

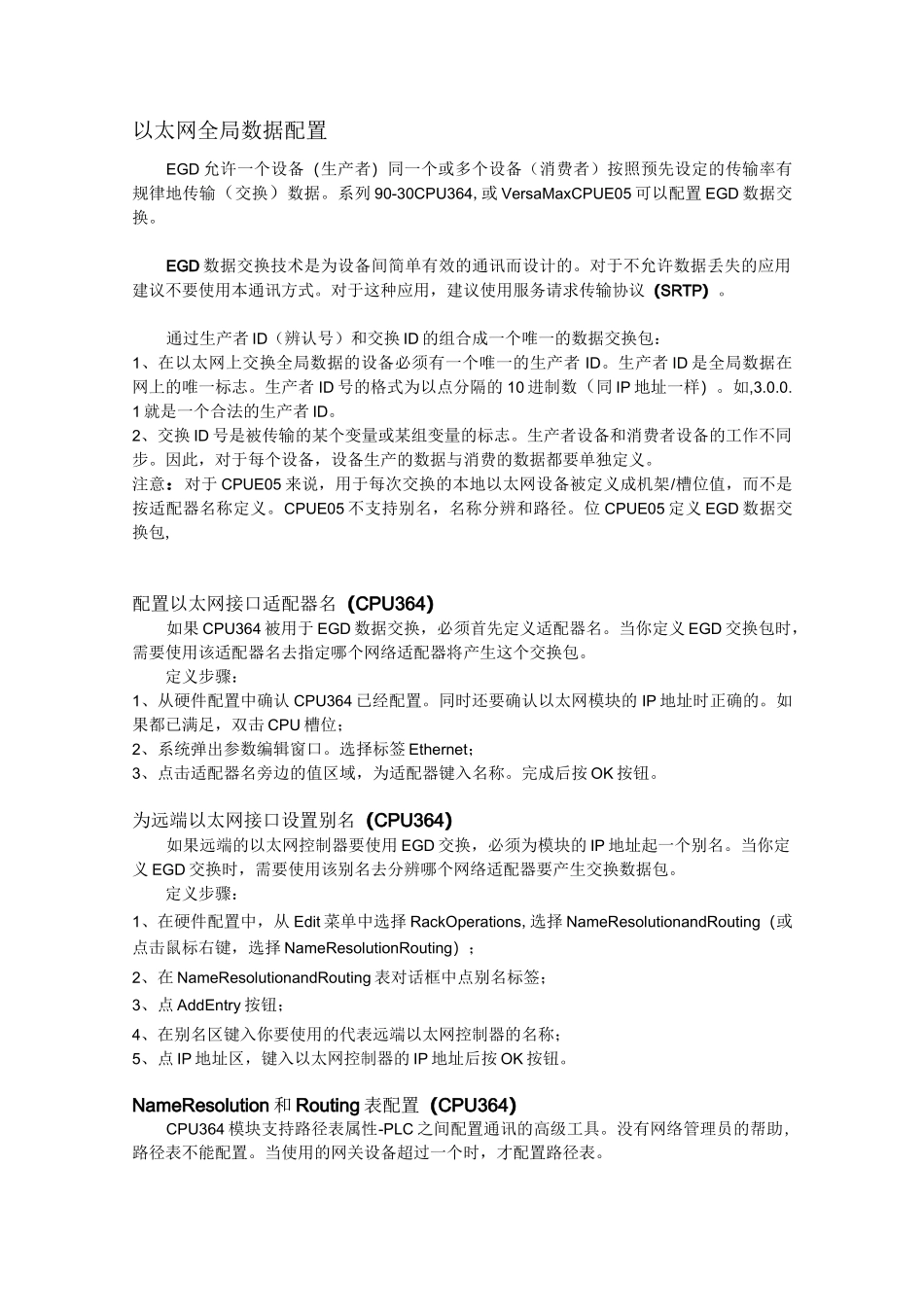

GE系统以太网全局数据配置_第1页
1/6

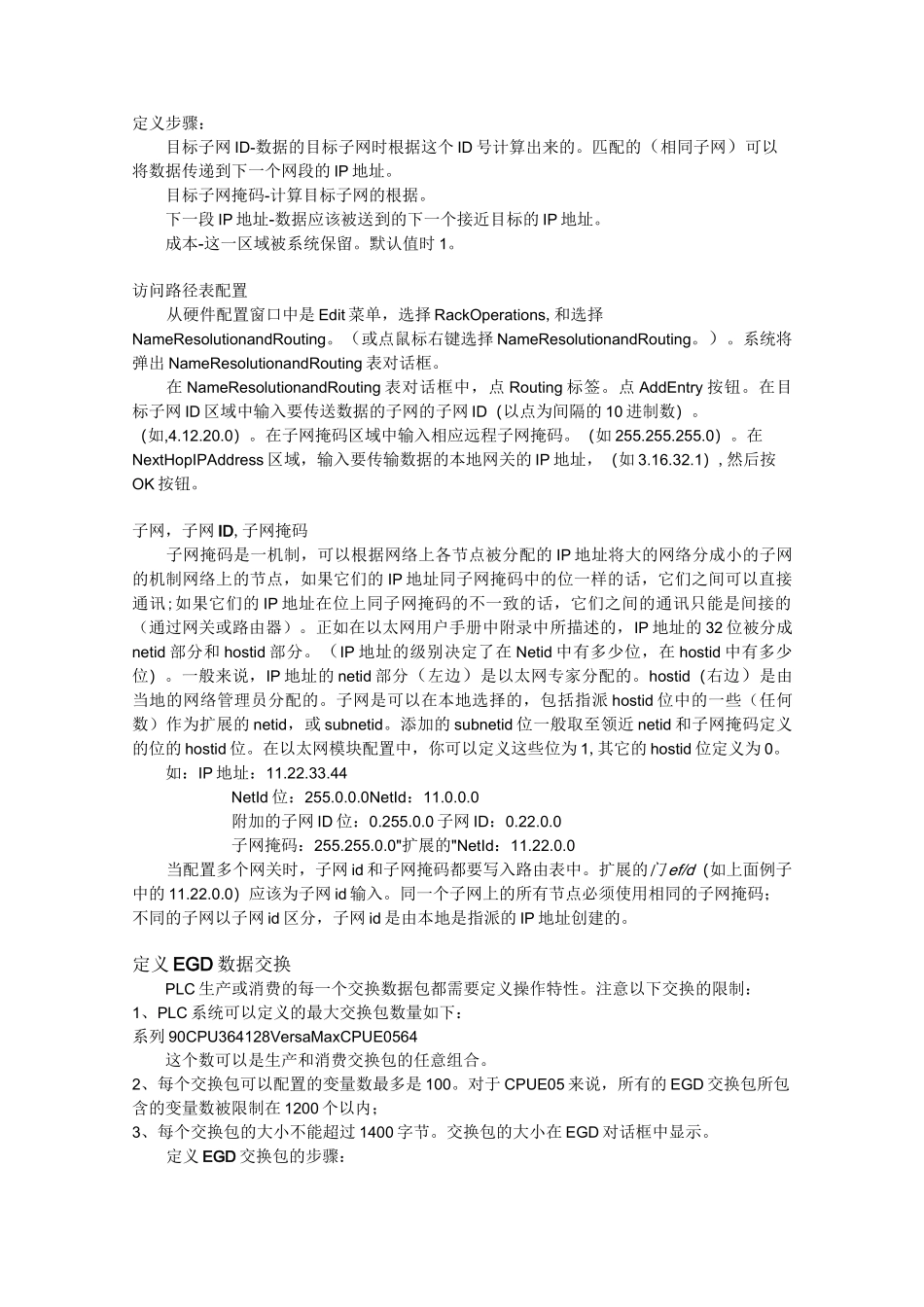

GE系统以太网全局数据配置_第2页
2/6

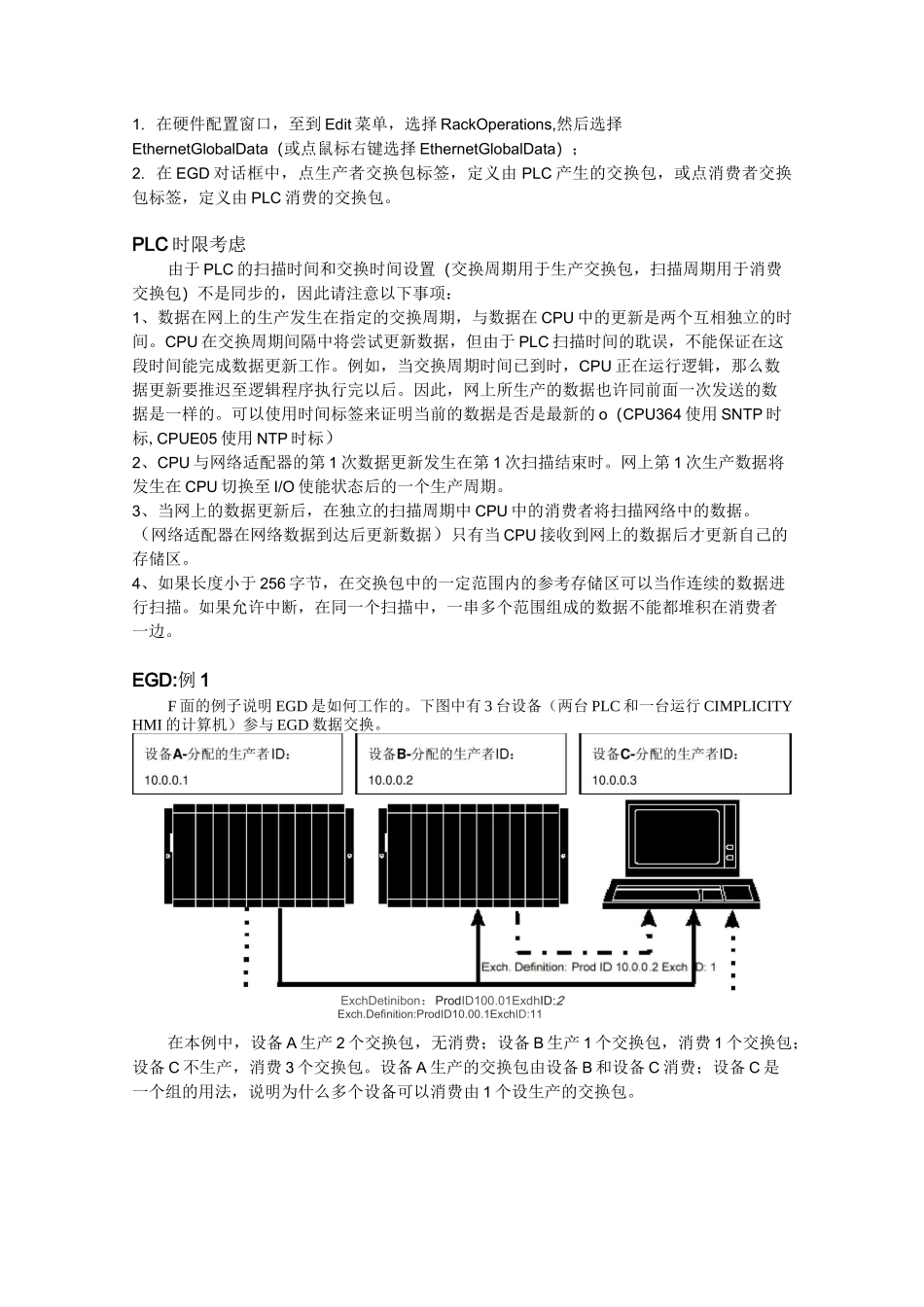

GE系统以太网全局数据配置_第3页
3/6
以太网全局数据配置EGD 允许一个设备(生产者)同一个或多个设备(消费者)按照预先设定的传输率有规律地传输(交换)数据。系列 90-30CPU364,或 VersaMaxCPUE05 可以配置 EGD 数据交换。EGD 数据交换技术是为设备间简单有效的通讯而设计的。对于不允许数据丢失的应用建议不要使用本通讯方式。对于这种应用,建议使用服务请求传输协议(SRTP)。通过生产者 ID(辨认号)和交换 ID 的组合成一个唯一的数据交换包:1、在以太网上交换全局数据的设备必须有一个唯一的生产者 ID。生产者 ID 是全局数据在网上的唯一标志。生产者 ID 号的格式为以点分隔的 10 进制数(同 IP 地址一样)。如,3.0.0.1 就是一个合法的生产者 ID。2、交换 ID 号是被传输的某个变量或某组变量的标志。生产者设备和消费者设备的工作不同步。因此,对于每个设备,设备生产的数据与消费的数据都要单独定义。注意:对于 CPUE05 来说,用于每次交换的本地以太网设备被定义成机架/槽位值,而不是按适配器名称定义。CPUE05 不支持别名,名称分辨和路径。位 CPUE05 定义 EGD 数据交换包,配置以太网接口适配器名(CPU364)如果 CPU364 被用于 EGD 数据交换,必须首先定义适配器名。当你定义 EGD 交换包时,需要使用该适配器名去指定哪个网络适配器将产生这个交换包。定义步骤:1、从硬件配置中确认 CPU364 已经配置。同时还要确认以太网模块的 IP 地址时正确的。如果都已满足,双击 CPU 槽位;2、系统弹出参数编辑窗口。选择标签 Ethernet;3、点击适配器名旁边的值区域,为适配器键入名称。完成后按 OK 按钮。为远端以太网接口设置别名(CPU364)如果远端的以太网控制器要使用 EGD 交换,必须为模块的 IP 地址起一个别名。当你定义 EGD 交换时,需要使用该别名去分辨哪个网络适配器要产生交换数据包。定义步骤:1、在硬件配置中,从 Edit 菜单中选择 RackOperations,选择 NameResolutionandRouting(或点击鼠标右键,选择 NameResolutionRouting);2、在 NameResolutionandRouting 表对话框中点别名标签;3、点 AddEntry 按钮;4、在别名区键入你要使用的代表远端以太网控制器的名称;5、点 IP 地址区,键入以太网控制器的 IP 地址后按 OK 按钮。NameResolution 和 Routing 表配置(CPU364)CPU364 模块支持路径表属性-PLC 之间配置通讯的高级工具。没有网络管理员的帮助,路径表不能配置。当使用的网关设备超...
