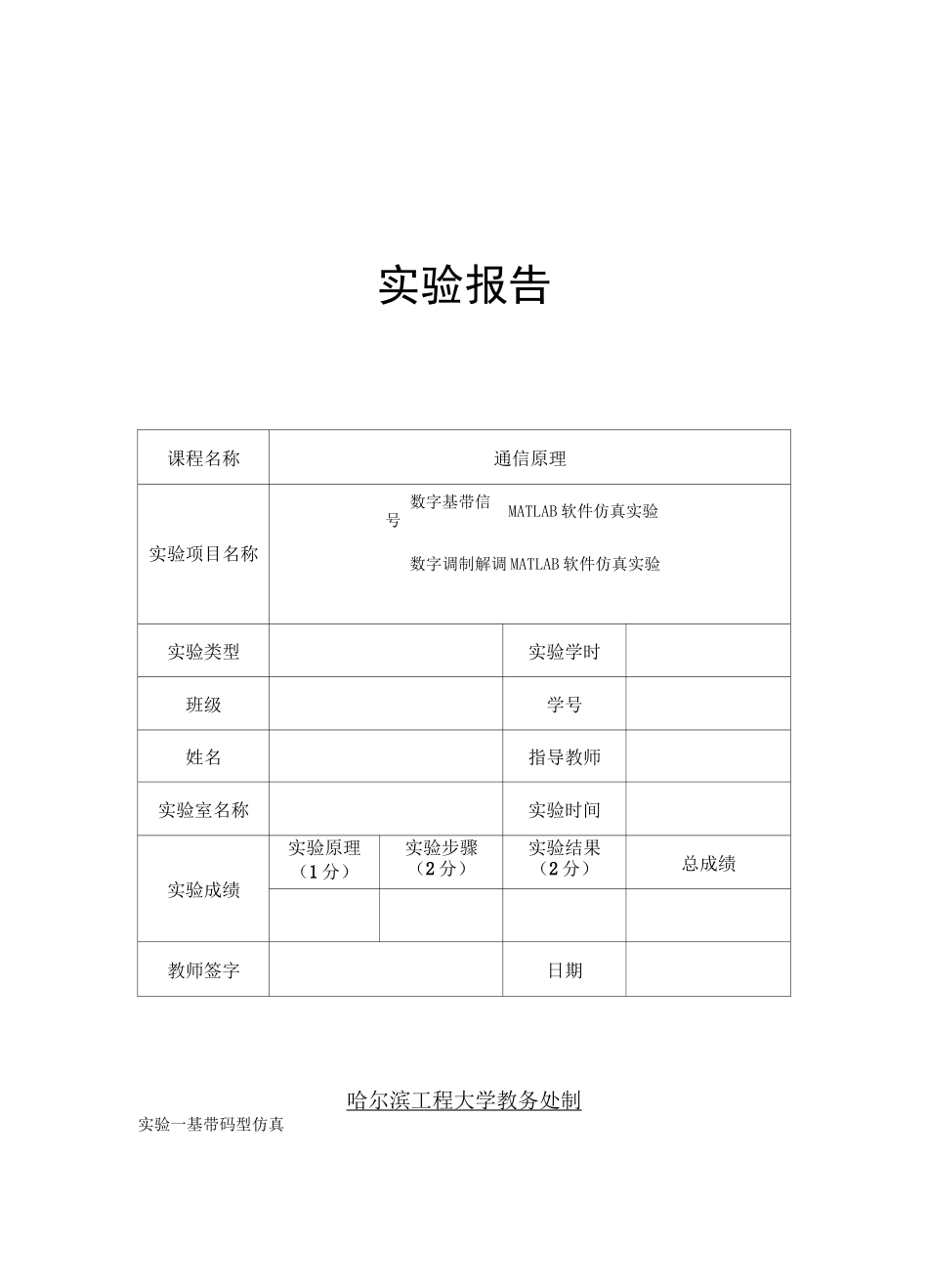

实验报告课程名称通信原理数字基带信号MATLAB 软件仿真实验实验项目名称数字调制解调 MATLAB 软件仿真实验实验类型实验学时班级学号姓名指导教师实验室名称实验时间实验成绩实验原理（1 分）实验步骤（2 分）实验结果（2 分）总成绩教师签字日期哈尔滨工程大学教务处制 实验一基带码型仿真(一)单、双极性归零码仿真一、实验原理1.1 归零码归零码，是信号电平在一个码元之内都要恢复到零的编码方式，它包括曼彻斯特编码和差分曼彻斯特编码两种编码方式。1.2 单、双极性归零码对于传输数字信号来说，最常用的方法是用不同的电压电平来表示两个二进制数字，即数字信号由矩形脉冲组成。A) 单极性不归零码，无电压表示”0”，恒定正电压表示”1”，每个码元时间的中间点是采样时间，判决门限为半幅电平。单极性归零码(RZ)即是以高电平和零电平分别表示二进制码 1 和 0,而且在发送码 1 时高电平在整个码元期间 T 只持续一段时间 T，其余时间返回零电平.在单极性归零码中，T/T 称为占空比.单极性归零码的主要优点是可以直接提取同步信号，因此单极性归零码常常用作其他码型提取同步信号时的过渡码型.也就是说其他适合信道传输但不能直接提取同步信号的码型，可先变换为单极性归零码，然后再提取同步信号B) 双极性不归零码，”1”码和”0”码都有电流，”1”为正电流，”0”为负电流，正和负的幅度相等，判决门限为零电平。双极性归零码是二进制码 0 和 1 分别对应于正和负电平的波形的编码，在每个码之间都有间隙产生.这种码既具有双极性特性，又具有归零的特性.双极性归零码的特点是：接收端根据接收波形归于零电平就可以判决 1 比特的信息已接收完毕，然后准备下一比特信息的接收，因此发送端不必按一定的周期发送信息.可以认为正负脉冲的前沿起了起动信号的作用，后沿起了终止信号的作用.因此可以经常保持正确的比特同步.即收发之间无需特别的定时，且各符号独立地构成起止方式，此方式也叫做自同步方式.由于这一特性，双极性归零码的应用十分广泛。1.3 功率谱密度求信号的功率谱，功率谱二信号的频率的绝对平方/传输序列的持续时间，求得的功率谱进行单位换算以 dB 值表示-P(/)=lirnl|5r(/)|2-T：传输序列持续时仙,N*TS-SrCn，強于频谱，屮使用上次实验课的 ffiJI1/■+变换•PS 以 dB 值表示一 10*lcglD(P(f]J2.2 参数设计分别设置占空比为 0.5、0.75、1.0采样点数为 2 人 k,k 取正整数每码元采样点数为 64...
