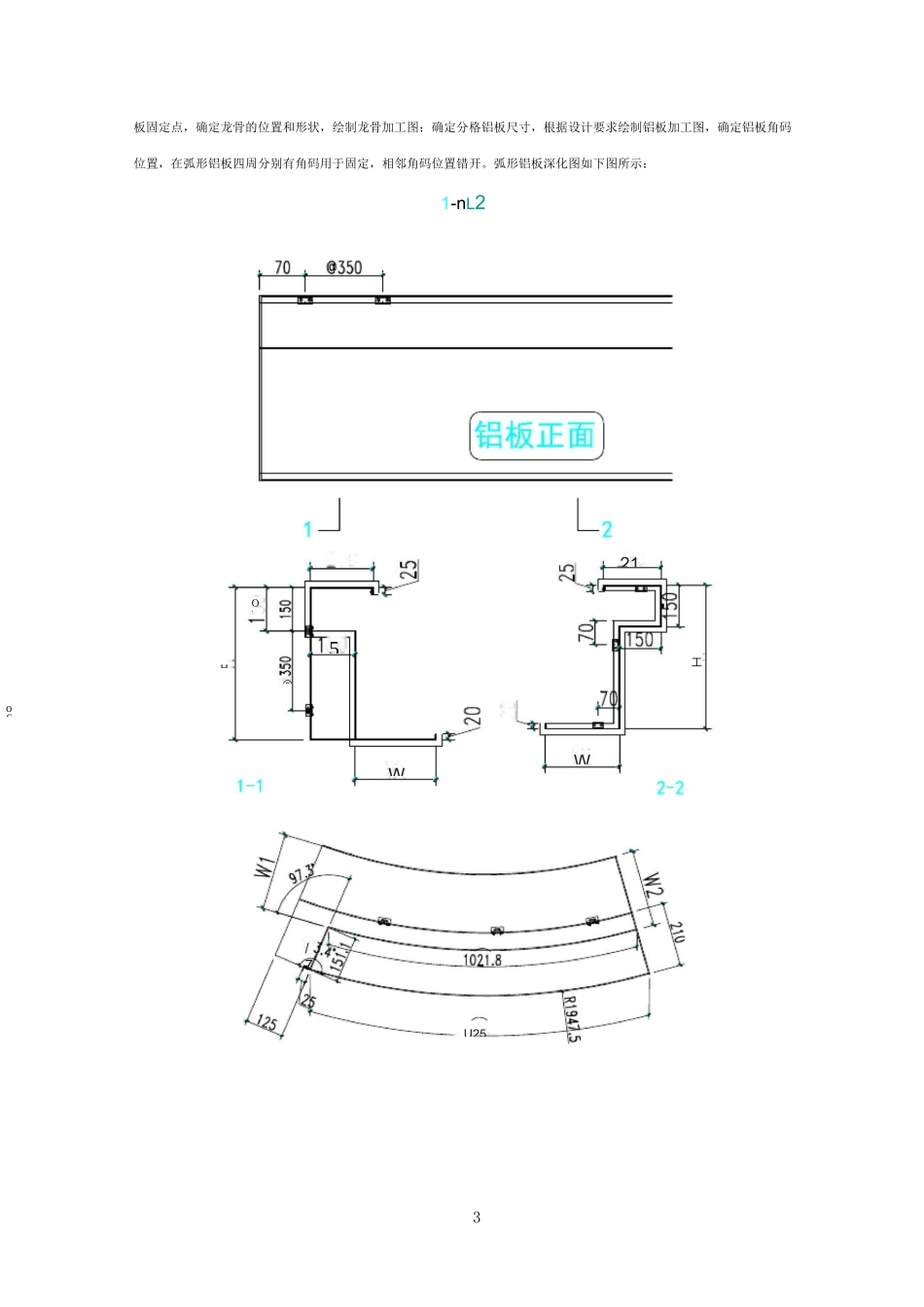

1弧形铝板外墙施工工法1、前言铝板幕墙在实际的工程应用中越来越多，铝板轻量化的材质有效减轻了建筑的负荷，对于高层、超高层建筑是很好的选择，同时铝板防水、防污、防腐蚀性能优良，保证了建筑外表面持久长新；铝板色彩的多样性及可以组合加工成不同的外观形状，拓展了设计师的设计空间；较高的性能价格比，易于维护，使用寿命长，符合建设方的要求。本工程为旧楼改造工程，心海假日丰嘉园 11 号楼造型多样，存在大量的弧形造型，采用铝板幕墙能很好地与现场相结合，但弧形铝板安装存在问题，如连接点位置问题等，现场人员通过对现场现有结构的分析，深化龙骨位置，开展“弧形铝板外墙施工工法”的研究，地面制作龙骨，采用角钢分段单边切割，进行压弯，其形状近似圆弧形，横向龙骨直接与主体结构使用胀栓连接，竖龙骨为方钢，上下两端采用同截面尺寸的方钢垂直焊接，上下方钢作为转接件，方钢截面与埋板进行焊接，铝板幕墙龙骨结构顺着弧形主体结构。本工程搭设脚手架成本太高，危险系数大，采用吊篮施工。2、工法特点（1）本工法沿弧形结构排布龙骨解决弧形铝板连接点问题。（2）地面加工完成龙骨，在高空与埋板完成焊接，施工方便。（3）采用吊篮施工，灵活简单，不破坏原有结构。3、适用范围本工法适用于主体结构和幕墙形状为异形、弧形的幕墙施工工程。4、工艺原理确定现场施工机具使用吊篮，深化龙骨排布图，确定埋板的位置，安装后置埋件；地面加工龙骨，高空焊接；现场复核弧形尺寸，深化设计，绘制铝板加工图，确定铝板编号；要求铝板厂按照铝板加工图加工弧形铝板，铝板与铝板连接处采用一边满焊一边断焊，保证弧形铝板加工质量。弧形铝单板安装应按板块分配图上板号安置就位，铝板先进行试安装，检查相邻两块角码是否错开，试装检查其水平度、垂直度，铝板角码用燕尾钉与主副2龙骨连接固定。5、施工工艺流程及操作要点5.1 施工工艺流程图 5-1 施工工艺流程图5.2 操作要点5.2.1 现场复核尺寸本工程属于旧楼改造，很多图纸资料已经遗失，设计施工图尺寸与现场存在不符，对现场尺寸进行复核是本工程的关键性第一步。5.2.2 深化图纸针对现场实际情况，先对弧形铝板进行分格，确定明胶缝位置，确定弧形铝321板固定点，确定龙骨的位置和形状，绘制龙骨加工图；确定分格铝板尺寸，根据设计要求绘制铝板加工图，确定铝板角码位置，在弧形铝板四周分别有角码用于固定，相邻角码位置错开。弧形铝板深化图如下图所示：1-nL2i 5HWoL◎21...
