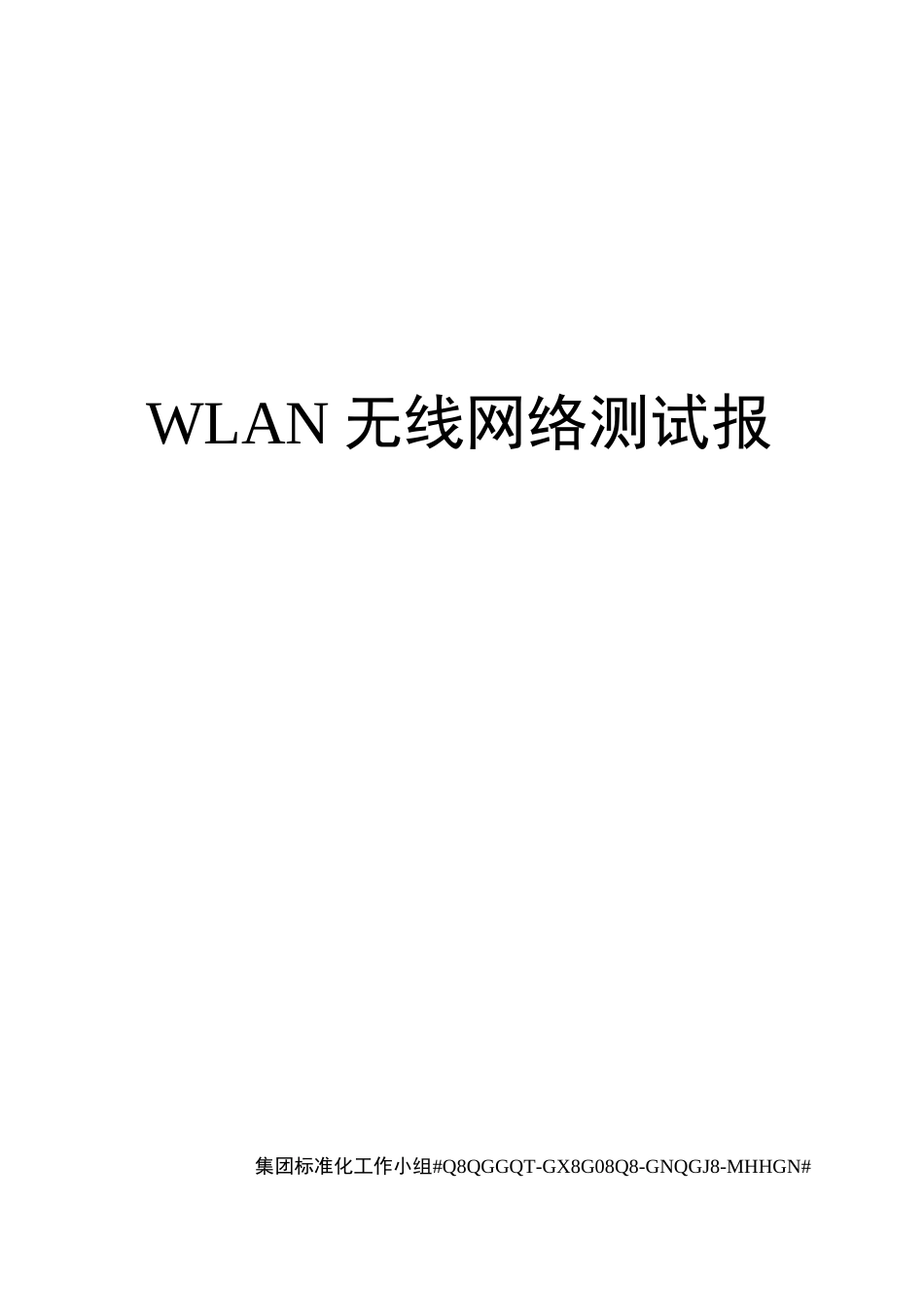

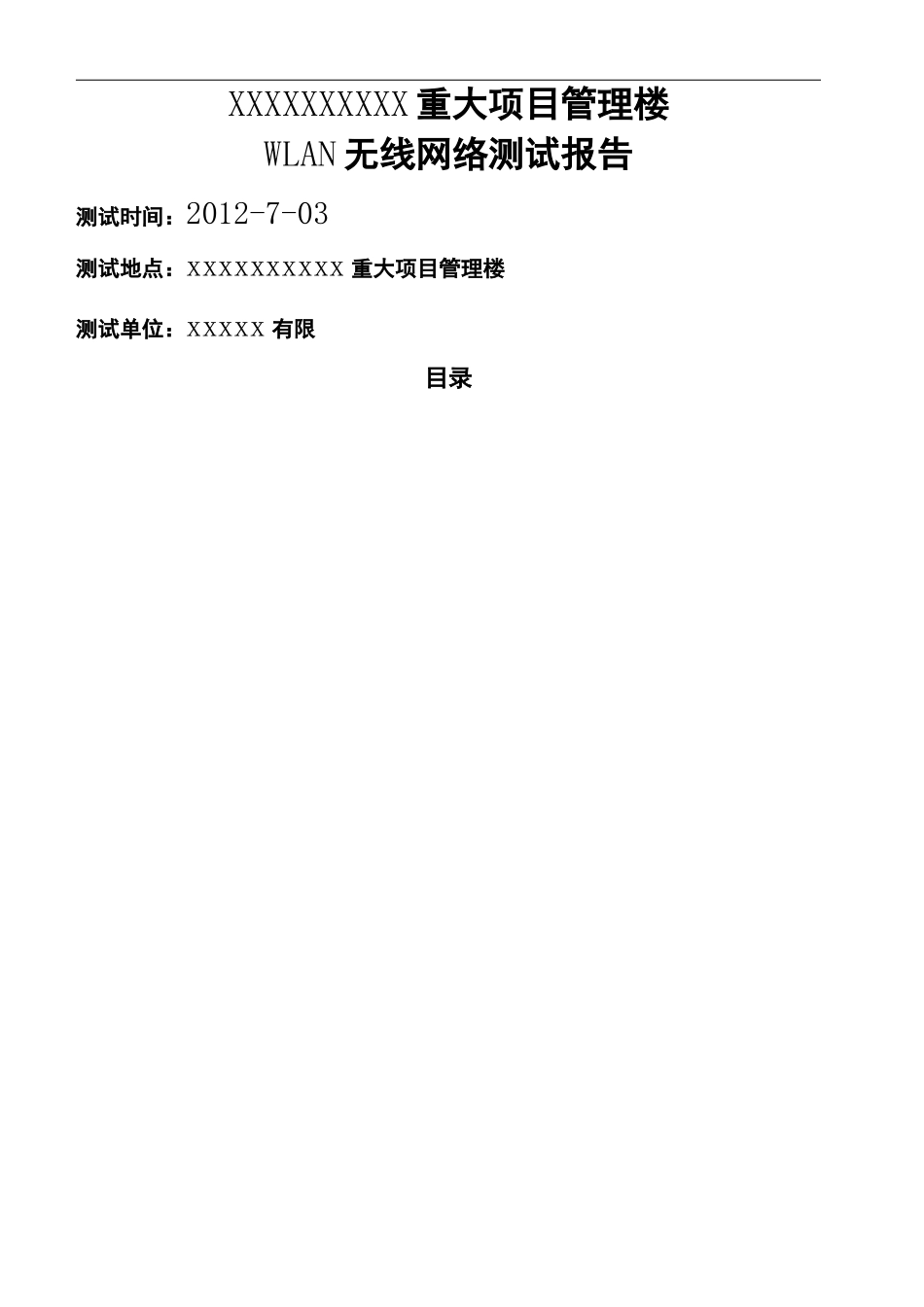

WLAN 无线网络测试报集团标准化工作小组#Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#XXXXXXXXXX 重大项目管理楼WLAN 无线网络测试报告测试时间:2012-7-03测试地点:xxxxxxxxxx 重大项目管理楼测试单位:xxxxx 有限目录站点概况1.站点名称:XXXXXXXXXX 重大项目管理楼2.测试时间:2012-7-033.站点概况XXXXXXXXXX 重大项目管理楼 WLAN 无线网络覆盖区域为 1 层—4 层采用合路方式进行无线覆盖4.站点照片大型会议室休息室会客室小型会议室二、测试概况及分析1.测试说明:本次对 XXXXXXXXXX 重大项目管理楼 WLAN 无线网络测试区域为:1 层一 4 层;通过定点抓包测试,记录站点的 WLAN 数据信息并分析该区域内的 WLAN 无线网络信号质量.2.测试指标及分析:(1).笔记本电脑和手机终端接收场强和 C/I 指标:重大项目管理楼 2F 小会议室内电脑接收场强和 C/I重大项目管理楼 2F 小会议室内手机接收场强和 C/I重大项目管理楼 3F 会客室室内电脑接收场强和 C/I重大项目管理楼 3F 会客室室内手机接收场强和 C/I重大项目管理楼 1F 办公室室内电脑接收场强和 C/I重大项目管理楼 1F 办公室室内手机接收场强和 C/I分析结果:通过笔记本电脑和手机终端接收场强和 C/I 指标,可以看出XXXXXXXXXX 重大项目管理楼内 WLAN 无线信号指标:笔记本:走廊场强在-25dBm—-40dBm 左右,办公室会议室场强在-40dBm—-65dBm 左右,手机:走廊场强在-35dBm—-50dBm 左右,办公室会议室场强在-40dBm—-70dBm 左右APRSSI 值和 APC/I 值;符合江苏移动 WLAN 无线网络规定指标。⑵DT 测试指标(RSSI)和(C/I)APRSSIAPC/IXXXXXXXXXX 重大项目管理楼 DT 测试图例分析结果:通过 APRSSI 场强测试和 APC/I 测试分析可以看出覆盖区域AP 的场强质量都为优秀合格指标。(3)AP 信道分布指标:XXXXXXXXXX 重大项目管理楼办公区 1F XXXXXXXXXX 重大项目管理楼办公区 2FXXXXXXXXXX 重大项目管理楼办公区 3F XXXXXXXXXX 重大项目管理楼 2F 会议室XXXXXXXXXX 重大项目管理楼 3F 会议室分析结果:通过 XXXXXXXXXX 重大项目管理楼内 AP 信道图分析,可以看出XXXXXXXXXX 重大项目管理楼内 CMCC(CMCC-ZF)无线网络信号强度和信道规划,均正常。(4)WLAN 无线网络业务指标:2012 年江苏省 WLAN 网络质量现场测试考评(标准)评比项目K1K2S1/S2分值指标得分第三方测试信号强度-65dBm-75dBm6信噪比30dB24dB6信号稳...
