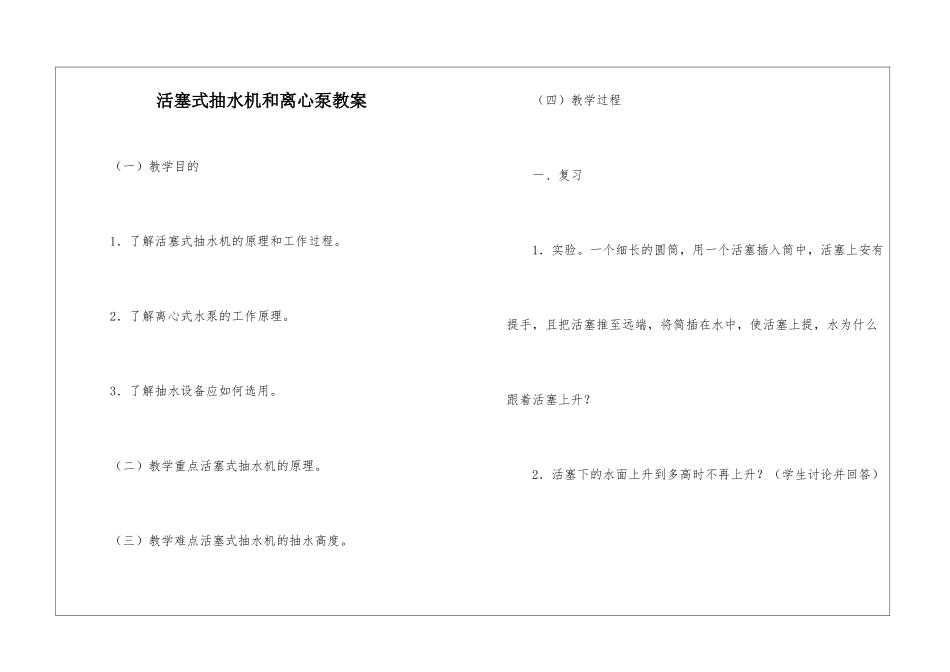

活塞式抽水机和离心泵教案_第1页
1/5

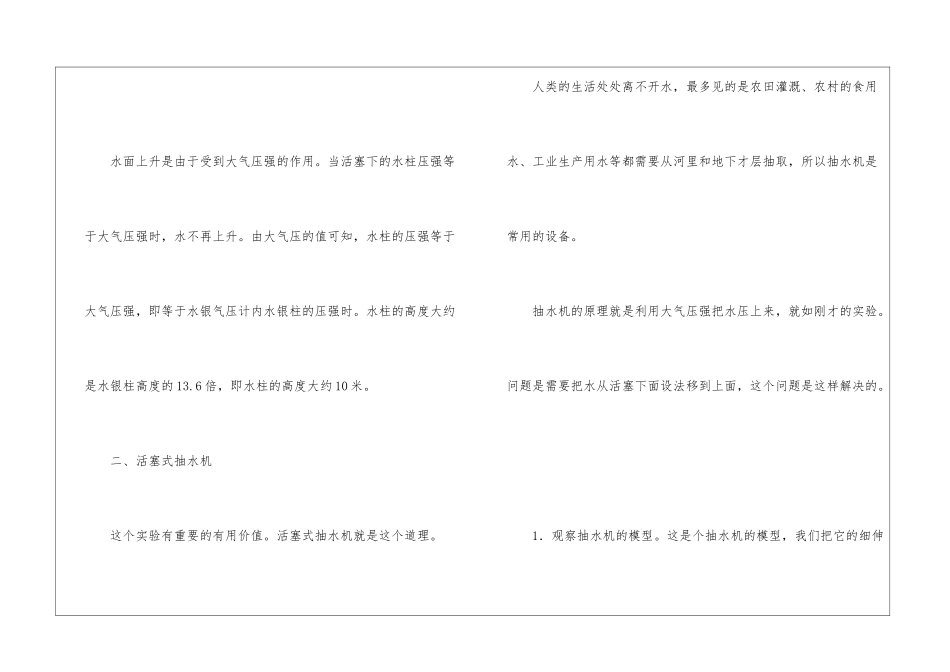

活塞式抽水机和离心泵教案_第2页
2/5

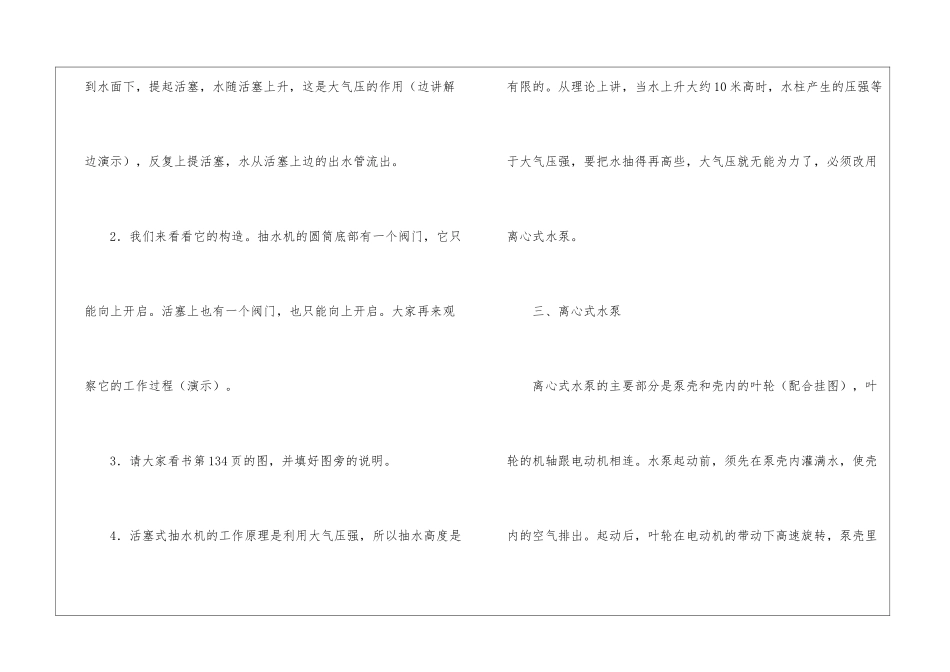

活塞式抽水机和离心泵教案_第3页
3/5
活塞式抽水机和离心泵教案 (一)教学目的 1.了解活塞式抽水机的原理和工作过程。 2.了解离心式水泵的工作原理。 3.了解抽水设备应如何选用。 (二)教学重点活塞式抽水机的原理。 (三)教学难点活塞式抽水机的抽水高度。 (四)教学过程 一、复习 1.实验。一个细长的圆筒,用一个活塞插入筒中,活塞上安有提手,且把活塞推至远端,将筒插在水中,使活塞上提,水为什么跟着活塞上升? 2.活塞下的水面上升到多高时不再上升?(学生讨论并回答) 水面上升是由于受到大气压强的作用。当活塞下的水柱压强等于大气压强时,水不再上升。由大气压的值可知,水柱的压强等于大气压强,即等于水银气压计内水银柱的压强时。水柱的高度大约是水银柱高度的 13.6 倍,即水柱的高度大约 10 米。 二、活塞式抽水机 这个实验有重要的有用价值。活塞式抽水机就是这个道理。 人类的生活处处离不开水,最多见的是农田灌溉、农村的食用水、工业生产用水等都需要从河里和地下才层抽取,所以抽水机是常用的设备。 抽水机的原理就是利用大气压强把水压上来,就如刚才的实验。问题是需要把水从活塞下面设法移到上面,这个问题是这样解决的。 1.观察抽水机的模型。这是个抽水机的模型,我们把它的细伸到水面下,提起活塞,水随活塞上升,这是大气压的作用(边讲解边演示),反复上提活塞,水从活塞上边的出水管流出。 2.我们来看看它的构造。抽水机的圆筒底部有一个阀门,它只能向上开启。活塞上也有一个阀门,也只能向上开启。大家再来观察它的工作过程(演示)。 3.请大家看书第 134 页的图,并填好图旁的说明。 4.活塞式抽水机的工作原理是利用大气压强,所以抽水高度是有限的。从理论上讲,当水上升大约 10 米高时,水柱产生的压强等于大气压强,要把水抽得再高些,大气压就无能为力了,必须改用离心式水泵。 三、离心式水泵 离心式水泵的主要部分是泵壳和壳内的叶轮(配合挂图),叶轮的机轴跟电动机相连。水泵起动前,须先在泵壳内灌满水,使壳内的空气排出。起动后,叶轮在电动机的带动下高速旋转,泵壳里的水也随叶轮高速旋转。这样,由于水的惯性被甩入出水管内,叶轮周围的压强大大减小,大气压将低处的水压上来,推开底阀进入泵壳。如此循环下去,可以不断地把水抽上来并甩向高处。 离心式水泵的工作原理跟抽水机大体相同,都是大气压的作用。但是区别在于活塞式抽水机只是单一的大气压的作用,而离心式水泵是在抽水(大...
