煤矿风井锁口措施

煤矿风井锁口措施_第1页
1/16

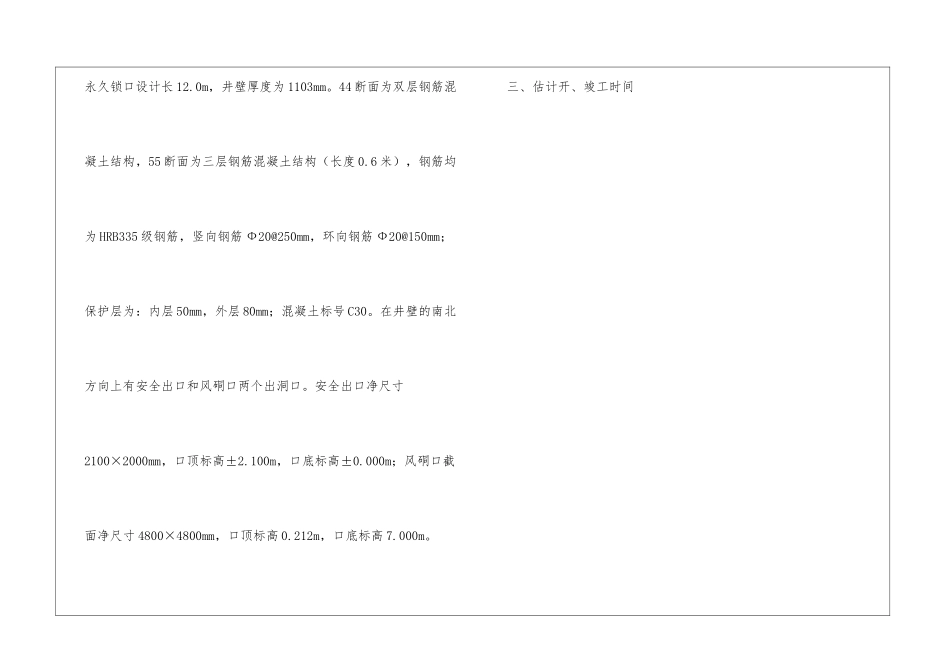

煤矿风井锁口措施_第2页
2/16

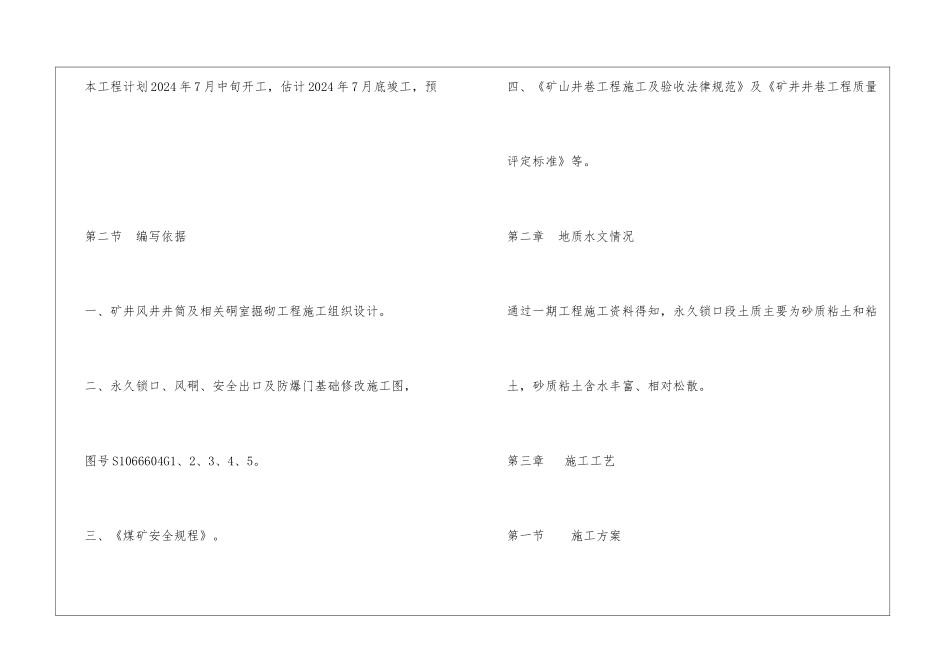

煤矿风井锁口措施_第3页
3/16
煤矿风井锁口措施 第一章 概 况 第一节 概 述一、矿井简介矿井由鲁能集团菏泽煤电开发有限公司投资兴建,矿址位于山东省郓城县以南 10km 处。矿井由南京设计讨论院设计,设计生产能力为 240 万吨/年,采纳立井开拓,工业广场内布置主、副、风三个井筒。二、工程特征矿井风井井口设计标高+45.000m(±0.000),井筒中心坐标:X=3932700.000m,Y=20404700.000m,井筒净直径 5.5m,井筒总深度781.0m,马头门水平标高 728.000。表土段厚 536.61m,冻结深度702.0m,按井壁结构的不同可将井筒由上而下分为锁口段、冻结段、过渡段(壁座段)和基岩段。永久锁口设计长 12.0m,井壁厚度为 1103mm。44 断面为双层钢筋混凝土结构,55 断面为三层钢筋混凝土结构(长度 0.6 米),钢筋均为 HRB335 级钢筋,竖向钢筋 Ф20@250mm,环向钢筋 Ф20@150mm;保护层为:内层 50mm,外层 80mm;混凝土标号 C30。在井壁的南北方向上有安全出口和风硐口两个出洞口。安全出口净尺寸2100×2000mm,口顶标高±2.100m,口底标高±0.000m;风硐口截面净尺寸 4800×4800mm,口顶标高 0.212m,口底标高 7.000m。三、估计开、竣工时间 本工程计划 2024 年 7 月中旬开工,估计 2024 年 7 月底竣工,预 第二节 编写依据一、矿井风井井筒及相关硐室掘砌工程施工组织设计。二、永久锁口、风硐、安全出口及防爆门基础修改施工图, 图号 S1066604G1、2、3、4、5。三、《煤矿安全规程》。四、《矿山井巷工程施工及验收法律规范》及《矿井井巷工程质量评定标准》等。第二章 地质水文情况通过一期工程施工资料得知,永久锁口段土质主要为砂质粘土和粘土,砂质粘土含水丰富、相对松散。 第三章 施工工艺第一节 施工方案一、施工方案先在 8.000 m 处架设临时封口盘,临时封口盘要预留设当通风口,然后实行多打眼、少装药放震动炮破除风硐口井壁,出矸后在井壁上打设锚杆,锚杆要预留和风硐口钢筋搭接的长度,并用混凝土将风硐口周圈抹平,然后将封口盘移至 0.212m 水平,待封口盘固定好后,挖掘井壁周圈至设计断面,然后绑扎钢筋、支设井圈、模板准备砌碹永久锁口井壁,砌碹井壁时要预留人行爬梯安全出口,由下向上砌筑至设计高度,(临时封口盘架设、安装及移设由机电安装另行编制安全措施)直至永久锁口施工完。二、施工准备1、施工前由测量部门定好井筒标高及十字线。2、备好风镐、凿岩用气腿式风钻及其它施工用具。3、利用金属装配式井...
