2015届高中物理 第4节 串联电路和并联电路学案 新人教版选修3-1

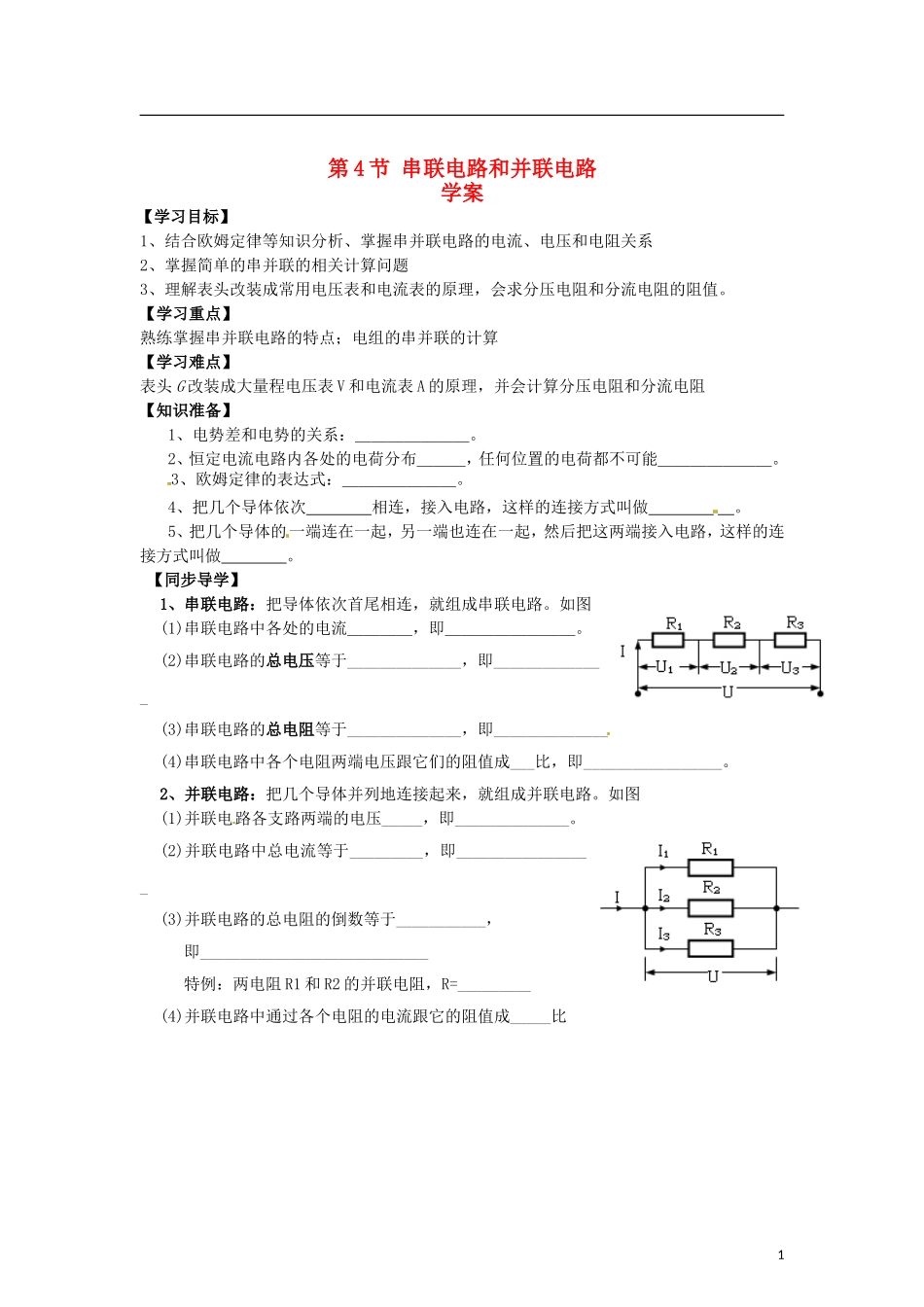

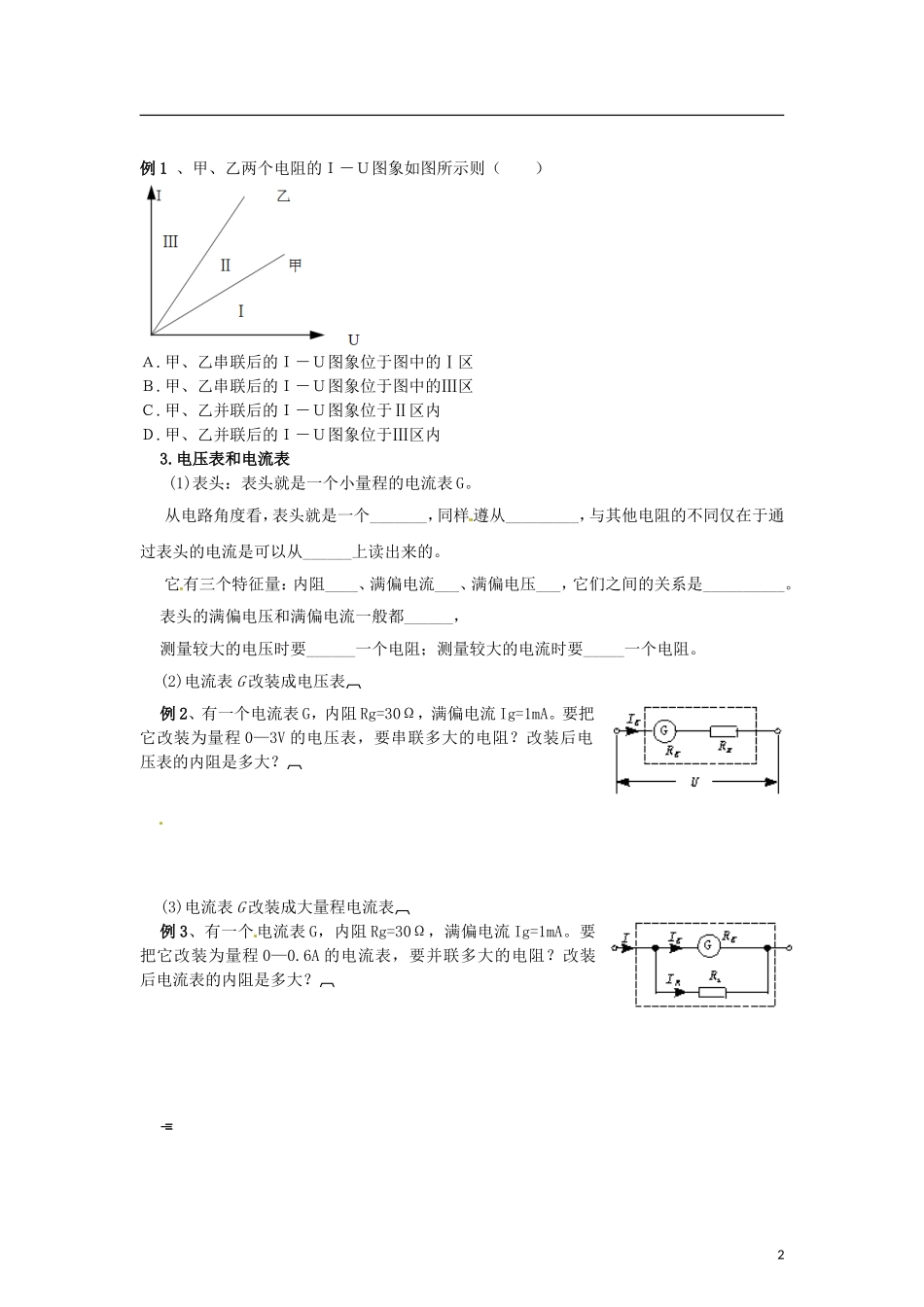

第 4 节 串联电路和并联电路学案【学习目标】1、结合欧姆定律等知识分析、掌握串并联电路的电流、电压和电阻关系2、掌握简单的串并联的相关计算问题3、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。【学习重点】熟练掌握串并联电路的特点；电组的串并联的计算【学习难点】表头 G 改装成大量程电压表 V 和电流表 A 的原理，并会计算分压电阻和分流电阻【知识准备】1、电势差和电势的关系：＿＿＿＿＿＿＿。2、恒定电流电路内各处的电荷分布＿＿＿，任何位置的电荷都不可能＿＿＿＿＿＿＿。3、欧姆定律的表达式：＿＿＿＿＿＿＿。4、把几个导体依次 相连，接入电路，这样的连接方式叫做 。5、把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做 。【同步导学】1、串联电路：把导体依次首尾相连，就组成串联电路。如图(1)串联电路中各处的电流＿＿＿＿，即＿＿＿＿＿＿＿＿。(2)串联电路的总电压等于______________，即______________ (3)串联电路的总电阻等于______________，即______________(4)串联电路中各个电阻两端电压跟它们的阻值成___比，即_________________。2、并联电路：把几个导体并列地连接起来，就组成并联电路。如图(1)并联电路各支路两端的电压_____，即______________。(2)并联电路中总电流等于_________，即_________________(3)并联电路的总电阻的倒数等于___________，即____________________________特例：两电阻 R1 和 R2 的并联电阻，R=_________(4)并联电路中通过各个电阻的电流跟它的阻值成_____比1例 1 、甲、乙两个电阻的Ｉ－Ｕ图象如图所示则（ ）Ａ.甲、乙串联后的Ｉ－Ｕ图象位于图中的Ⅰ区 Ｂ.甲、乙串联后的Ｉ－Ｕ图象位于图中的Ⅲ区 Ｃ.甲、乙并联后的Ｉ－Ｕ图象位于Ⅱ区内Ｄ.甲、乙并联后的Ｉ－Ｕ图象位于Ⅲ区内 3.电压表和电流表(1)表头：表头就是一个小量程的电流表 G。从电路角度看，表头就是一个_______，同样 遵从_________，与其他电阻的不同仅在于通过表头的电流是可以从______上读出来的。它有三个特征量：内阻____、满偏电流___、满偏电压___，它们之间的关系是__________。表头的满偏电压和满偏电流一般都______，测量较大的电压时要______一个电阻；测量较大的电流时要_____一个电阻。(2)电流表 G 改装成电压表例 2、有一个电流表 G，内阻 Rg=30Ω，满偏电流 Ig=1mA。要把它改装为量程 0—3V 的电...
