【2022精编】上海临港海洋工程有限公司验收大纲

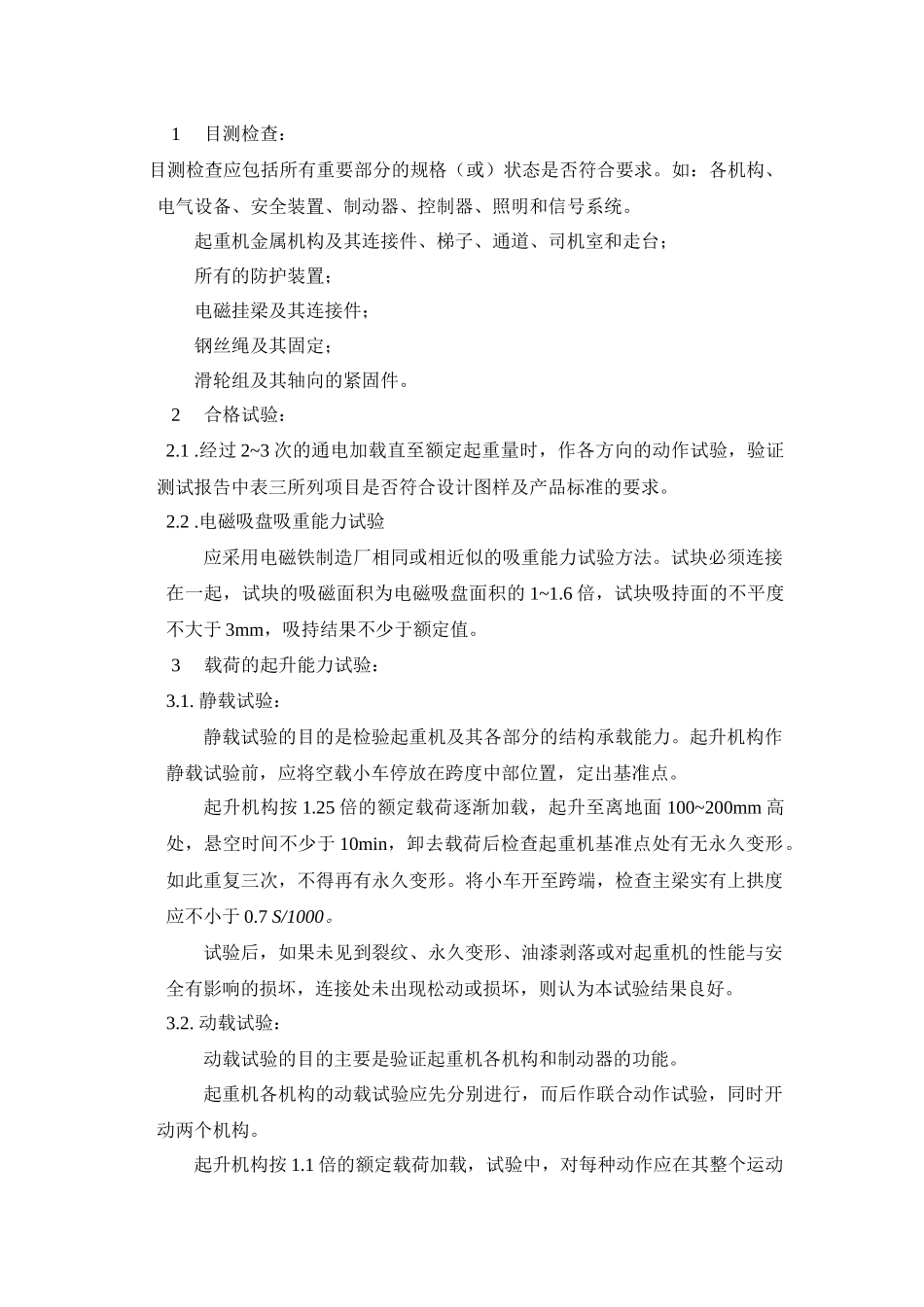

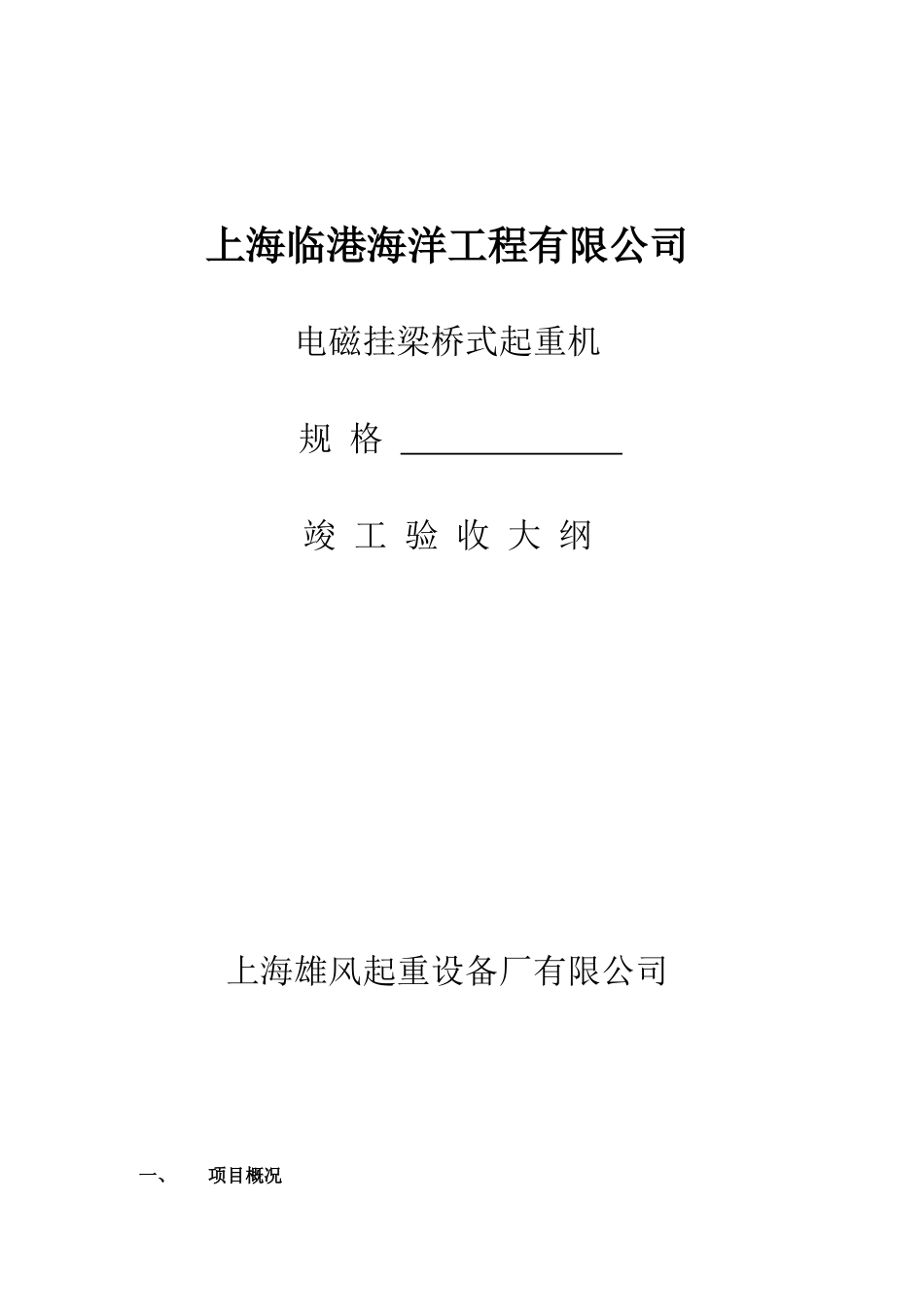

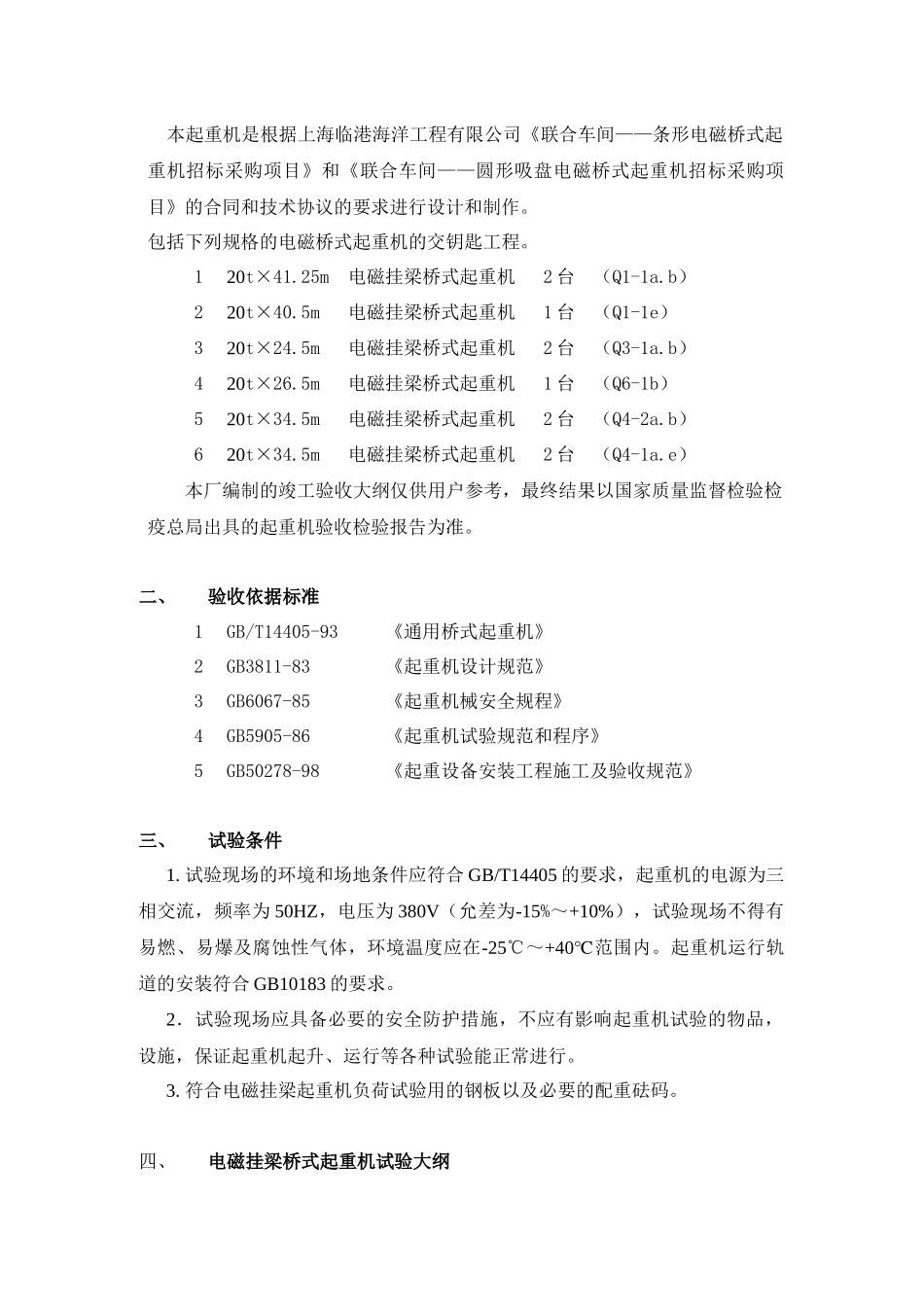

上海临港海洋工程有限公司电磁挂梁桥式起重机规 格 竣 工 验 收 大 纲上海雄风起重设备厂有限公司一、项目概况 本起重机是根据上海临港海洋工程有限公司《联合车间——条形电磁桥式起重机招标采购项目》和《联合车间——圆形吸盘电磁桥式起重机招标采购项目》的合同和技术协议的要求进行设计和制作。 包括下列规格的电磁桥式起重机的交钥匙工程。120t×41.25m 电磁挂梁桥式起重机 2 台 （Q1-1a.b）220t×40.5m 电磁挂梁桥式起重机 1 台 （Q1-1e）320t×24.5m 电磁挂梁桥式起重机 2 台 （Q3-1a.b）420t×26.5m 电磁挂梁桥式起重机 1 台 （Q6-1b）520t×34.5m 电磁挂梁桥式起重机 2 台 （Q4-2a.b）620t×34.5m 电磁挂梁桥式起重机 2 台 （Q4-1a.e）本厂编制的竣工验收大纲仅供用户参考，最终结果以国家质量监督检验检疫总局出具的起重机验收检验报告为准。二、验收依据标准1GB/T14405-93 《通用桥式起重机》2GB3811-83 《起重机设计规范》3GB6067-85 《起重机械安全规程》4GB5905-86 《起重机试验规范和程序》5GB50278-98 《起重设备安装工程施工及验收规范》三、试验条件1. 试验现场的环境和场地条件应符合 GB/T14405 的要求，起重机的电源为三相交流，频率为 50HZ，电压为 380V（允差为-15%～+10%），试验现场不得有易燃、易爆及腐蚀性气体，环境温度应在-25℃～+40℃范围内。起重机运行轨道的安装符合 GB10183 的要求。2．试验现场应具备必要的安全防护措施，不应有影响起重机试验的物品，设施，保证起重机起升、运行等各种试验能正常进行。3. 符合电磁挂梁起重机负荷试验用的钢板以及必要的配重砝码。四、电磁挂梁桥式起重机试验大纲1目测检查： 目测检查应包括所有重要部分的规格（或）状态是否符合要求。如：各机构、电气设备、安全装置、制动器、控制器、照明和信号系统。起重机金属机构及其连接件、梯子、通道、司机室和走台；所有的防护装置；电磁挂梁及其连接件；钢丝绳及其固定；滑轮组及其轴向的紧固件。2合格试验：2.1 .经过 2~3 次的通电加载直至额定起重量时，作各方向的动作试验，验证测试报告中表三所列项目是否符合设计图样及产品标准的要求。2.2 .电磁吸盘吸重能力试验应采用电磁铁制造厂相同或相近似的吸重能力试验方法。试块必须连接在一起，试块的吸磁面积为电磁吸盘面积的 1~1.6 倍，试块吸持面的不平度不大于 3mm，吸持结果不少于额定值。3载荷的起升能力试验：3.1....
